带法兰接口的三通过滤管道三维设计

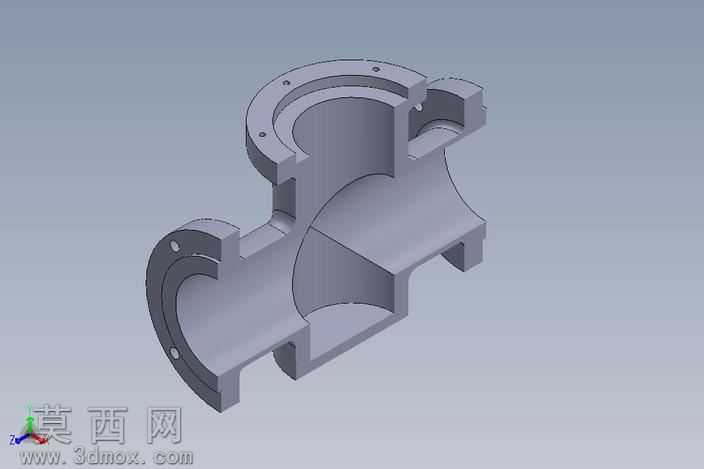

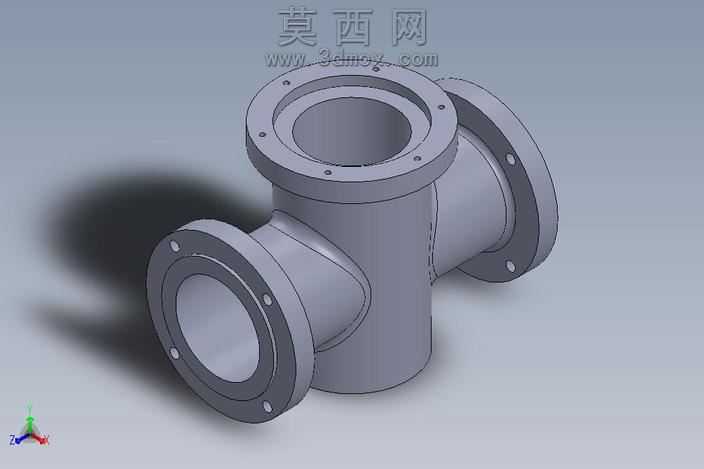

本作品为三通结构的法兰连接管道三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，首先确定管道的通径参数、三个接口的空间分布角度，以正交三通的空间布局为基础，分别构建主管与支管的实体结构。建模阶段优先绘制各段管道的中心轴线，以轴线为基准拉伸生成等壁厚的管道主体，保证内部流道的同轴度与内壁光滑度，避免流体输送过程中出现不必要的阻力突变。三个连接端均采用标准法兰结构设计，建模时严格匹配法兰的外径、螺栓孔分布圆直径、螺栓孔数量与孔径参数，在法兰盘与管道主体的衔接位置做了过渡圆角处理，消除应力集中隐患，同时保证法兰密封面的平面度符合管路连接的密封要求。材质渲染阶段，为模型赋予哑光金属质感的工程材质，模拟普通碳钢管道经防锈处理后的表面效果，通过环境光影调整突出法兰盘的厚度、螺栓孔的细节结构以及管道外壁的曲面过渡，渲染输出的效果图清晰呈现了构件的整体形态与各部分比例关系。结构设计上，三个接口均采用法兰连接形式，可直接与同规格的法兰管路、阀门设备进行对接，安装定位便捷，密封性能可靠，内部流道在三通交汇处做了圆弧导流过渡，能够有效降低流体流经交汇处的局部阻力，减少紊流产生。设计过程中可借助流体仿真工具对管道内部的流场分布、压力损失情况进行验证分析，根据仿真结果微调交汇处的过渡曲面参数，优化流体输送效率。整个模型的特征树逻辑清晰，各部分参数可根据实际使用的通径需求、压力等级进行快速调整修改，适配不同工况下的管路搭建需求，可用于管路系统的装配干涉检查、施工方案模拟、流体性能仿真分析等场景，为实际的管路加工、安装提供准确的三维数据参考。
