径向辐条式圆盘压力板结构设计

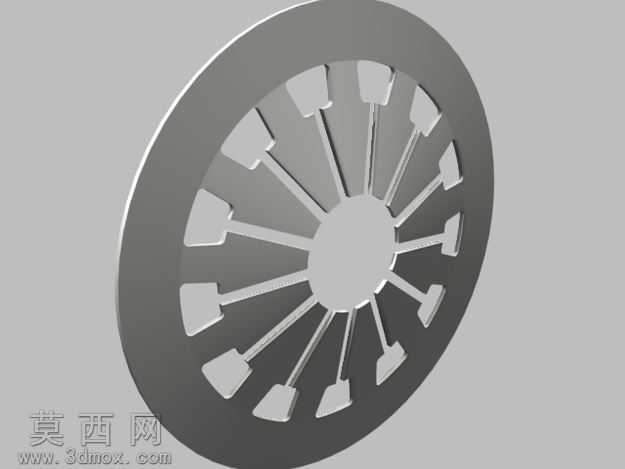

本压力板采用三维参数化建模方式完成整体结构设计，建模过程中首先以中心定位孔为基准绘制同心圆轮廓，确定压力板的外圆边界与中心安装孔径，保证整体回转体的同轴度精度。随后围绕中心均匀排布径向辐条结构，每根辐条采用外宽内窄的渐变式截面设计，辐条外端衔接外圆环内侧，内端汇聚于中心安装座周边，相邻辐条之间预留均匀的镂空槽位，在保证整体结构强度的前提下大幅降低零件自重，减少材料消耗。建模阶段对辐条与外圆环、中心座的衔接位置做了圆角过渡处理，避免应力集中问题，提升零件长期承压使用的疲劳寿命。材质设定上选用高强度合金结构钢作为基础材质，渲染时赋予金属哑光磨砂质感，还原真实五金零件的表面处理效果，通过光影渲染清晰展现辐条的立体结构与各部位的厚度差异，外圆环的端面做平整化处理，保证承压接触面的平面度要求。设计思路上充分考量压力板的实际使用工况，这类带辐条的圆盘压力板常应用于需要均匀传递压力、同时兼顾减重与通风散热需求的机械场景，均匀分布的辐条可以将中心部位的受力均匀传导至外圆环整圈，避免局部应力过大导致的零件变形，镂空结构同时可以为配套组件提供避让空间或散热通道。建模过程中严格控制各部位的尺寸公差，中心安装孔的孔径、辐条的厚度、外圆环的宽度均按照通用五金配件的行业标准设定，保证零件的互换性与装配适配性，整体结构无冗余设计，每一处结构都服务于承压传力、减重、装配的实际功能需求，通过三维建模的可视化校验，确认辐条排布均匀对称，转动时具备良好的动平衡特性，满足高速回转工况下的使用要求。
