这套阀组的结构围绕多工位集中供气的自动化产线需求搭建,底座采用整块汇流板加工成型,所有阀片并排叠装在汇流板上方,压缩空气从底座侧端的三个主接口进入,内部气道直接连通每一片电磁阀的供气腔,省去了单阀独立接管时大量的转接接头与外露气管,在分拣工位、包装线、多工位夹具台这类需要同时控制十余个气缸动作的场景里,能大幅压缩气动回路的布线空间,也减少了接头漏气的故障点。
从实际使用逻辑来看,每一片阀对应一路双作用执行元件,双线圈的结构意味着阀芯具备位置保持特性:给一侧线圈短时通电完成阀芯换位后,即便线圈断电,阀芯也会停在当前工位,气缸可以持续保持伸出或者缩回的状态,只有给另一侧线圈发送信号才会切换气路方向,这种特性在需要长时间保压、又不希望线圈长期通电发热的工况下优势非常明显,既能降低能耗,也能延长电磁线圈的工作寿命。多联集成的布局让所有阀的排气口可以统一汇集,配套集中排气节流或者消声排气组件时,车间的气动噪音会比分散安装单阀低很多,维护人员排查故障时也不用沿着设备走线逐个找阀,所有阀件集中在一处,更换故障阀片只需要松开叠装的紧固螺杆,不用拆解整个气路,停机维护的时间能压缩到几分钟。

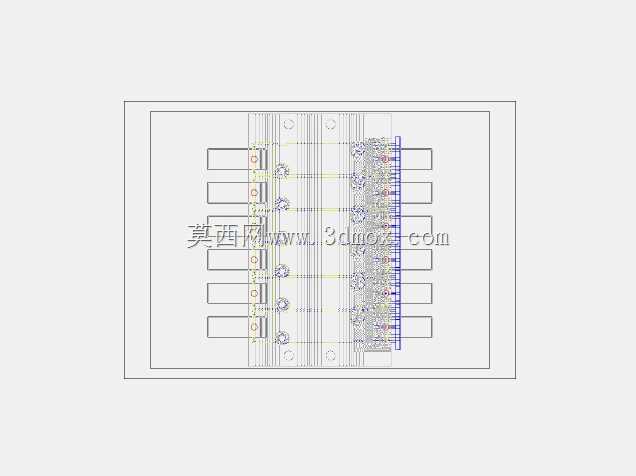

建模过程中首先完成汇流底座的实体搭建,底座内部的公共气路按照实际通径做了等比例还原,侧端的三个主接口预留了标准管螺纹的安装深度,底座上表面的定位销孔和阀片安装孔位严格对齐,保证叠装之后每一片阀的气道都能和底座气道完全贴合,不会出现错位漏气。阀片部分的电磁驱动端、阀芯腔体、手动应急按钮都做了独立结构,顶部的红色小按钮是现场调试用的手动换向键,在设备断电、PLC还没完成调试的时候,维护人员可以直接按下按钮切换气路,单独测试对应气缸的动作行程,不用接电就能排查机械卡滞问题。
安装边界方面,整组阀的底座底面预留了标准安装槽,可以直接固定在设备的安装背板或者铝型材台面上,横向宽度随阀片数量线性增加,单联阀片的宽度符合常规五通阀的安装尺寸,现场如果后续需要扩展工位,只需要在阀组末端追加同规格阀片、更换更长的叠装螺杆即可,不用重新更换整个汇流板。阀组上方的电气接线区域做了规整的走线空间,所有线圈的接线可以汇总到同一个端子台,接线整齐不会和气动管路交叉干涉。气路接口的位置全部布置在底座侧方,接气管时操作空间充足,不会被上方的阀片挡住扳手操作空间。
在结构细节上,相邻阀片之间的密封面预留了密封垫的安装槽,建模时保留了密封件的压缩余量,保证叠装压紧之后端面完全密封,不会出现联间窜气的问题。阀芯的换向行程按照样本参数做了还原,进气口、工作口、排气口的通径比例匹配对应流量需求,驱动常规缸径的标准气缸时,不会因为阀组集成之后出现气路节流、气缸动作速度变慢的问题。整套模型把气动元件的装配关系完整呈现,既可以直接用于设备三维布局时做干涉校验,也能作为气动系统设计时的选型参考,确认阀组占用的安装空间、接口位置和周边夹具、走线的匹配度,避免后期装配时出现管路和其他结构件碰撞的问题。
