带弹簧复位手柄的3/4NPT球阀结构

　　该球阀结构主要面向需要人工短时操作、松开后自动回到安全工位的流体管路场景，常见于化工加料支路、实验室气体分配台、水处理取样回路以及小型工艺装置的临时旁通。现场操作逻辑很明确：人员扳动手柄时阀杆带动球体旋转，使流道由关闭位切换至导通位；一旦操作人员松手，内置弹簧组件会驱动手柄和阀杆反向回转，球阀自动复位至预设关闭状态，从而避免阀门因人员疏忽长期处于开启位置。

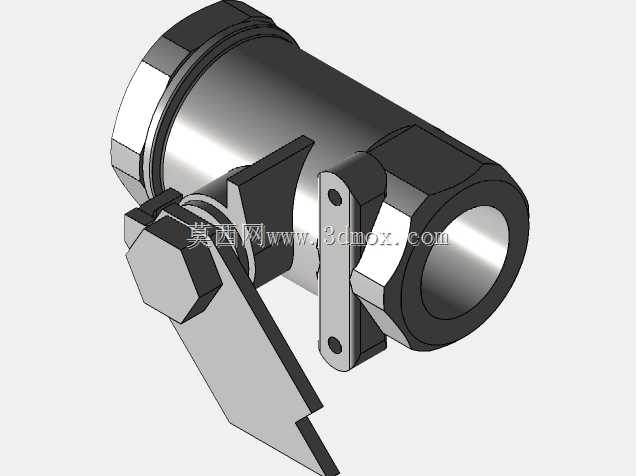

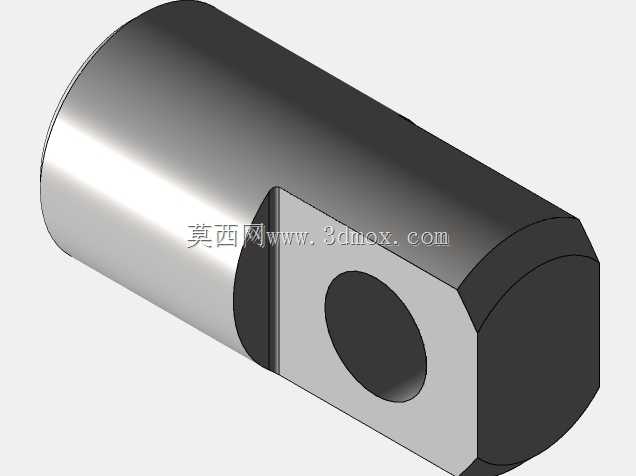

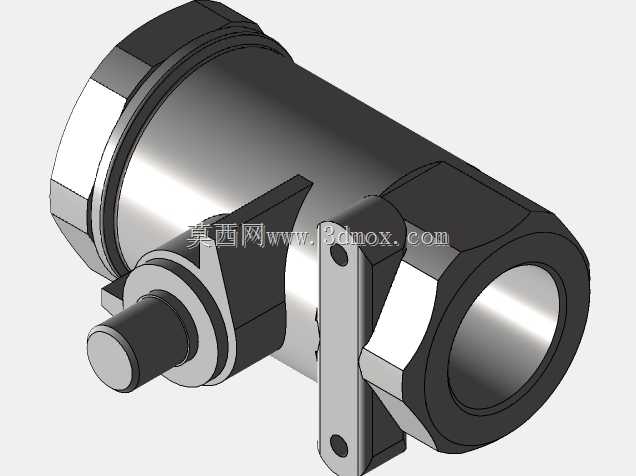

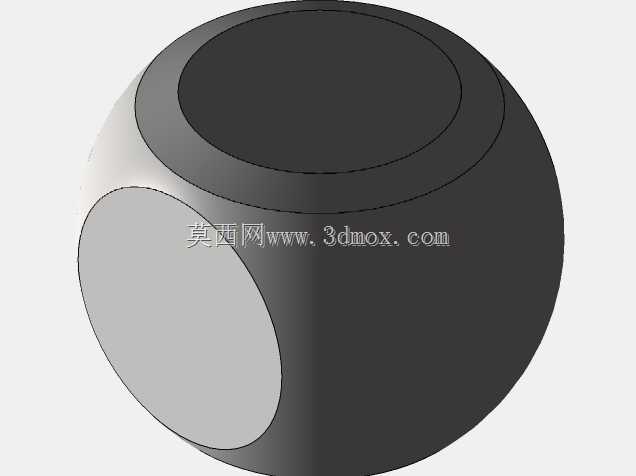

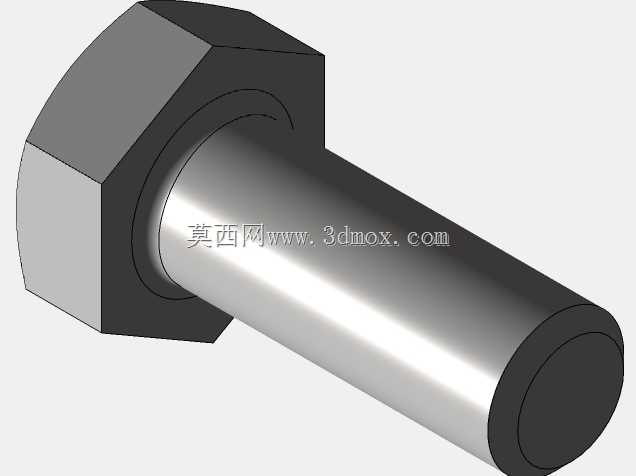

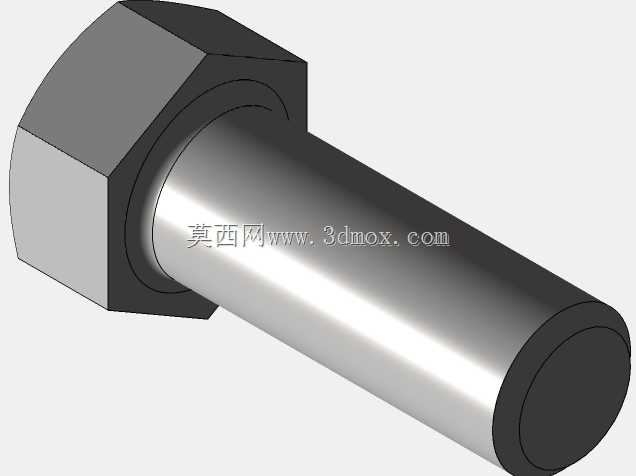

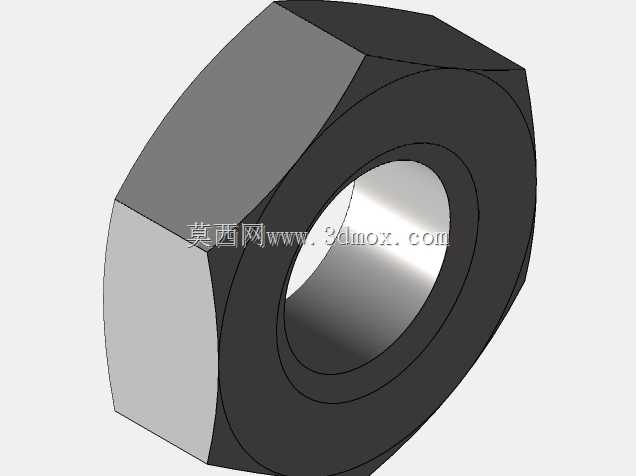

　　从结构组成看，模型完整表达了阀体、侧接通道、球芯、阀杆、密封座、手柄铰接座、复位弹簧、销轴和紧固件之间的装配关系。阀体采用直角式/三通式紧凑布局，接口区域保留了较厚的实体壁面，以承受螺纹连接时的预紧力和管路内压。流道转折处与球芯开孔保持对应，减少介质通过时的突缩和涡流。球芯位于阀体中央，依靠两侧密封座形成密封边界；阀杆从上部伸入并与球芯配合，扭转运动通过扁位或嵌合结构传递，避免单纯依靠摩擦传扭。

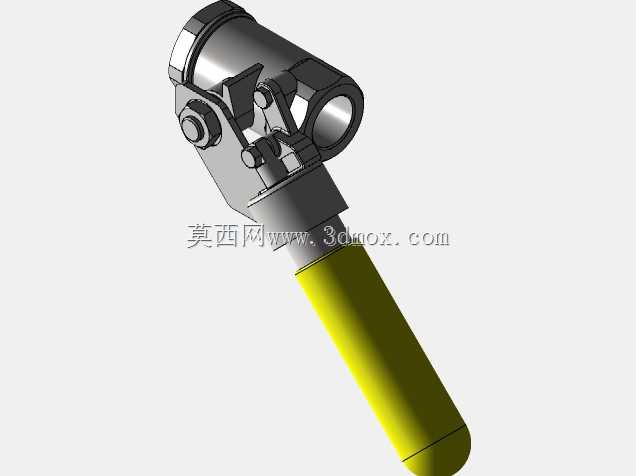

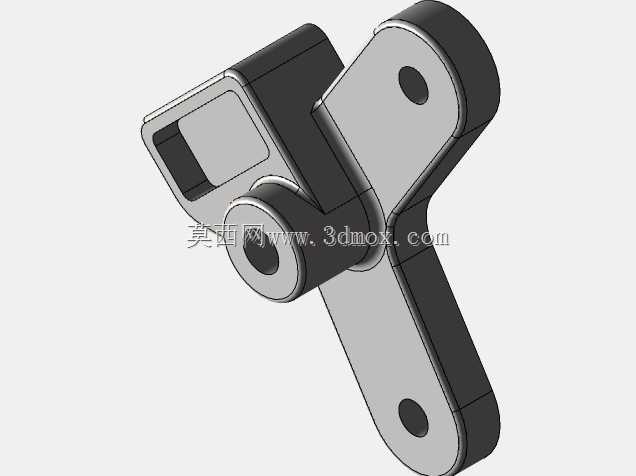

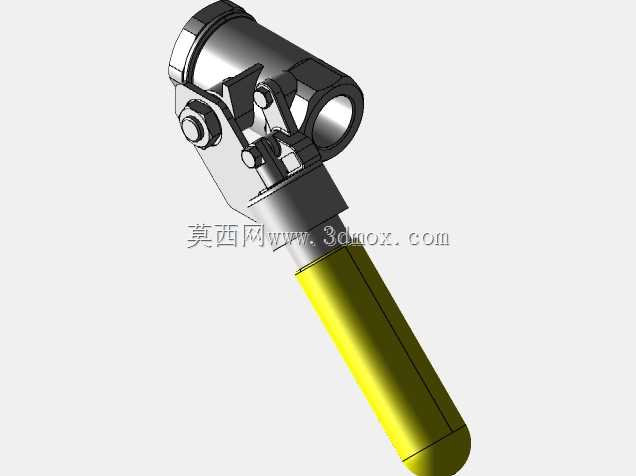

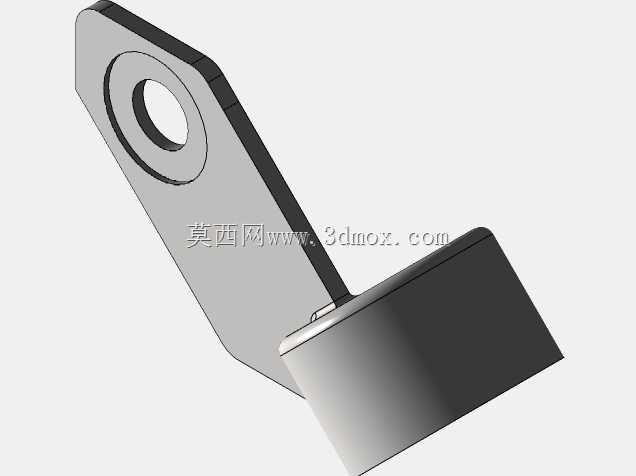

　　手柄部分是该模型的设计重点。长柄结构提供了较大的操作力臂，操作人员不需要附加扳手即可完成切换；手柄与阀杆驱动座之间通过销轴连接，弹簧复位机构布置在铰接和回转区域附近，使扳动过程中的回弹力矩能够稳定作用于阀杆。手柄末端采用醒目的握持段，既便于在密集管线中识别操作件，也为防滑和手动施力提供足够长度。工程建模时需要特别关注弹簧在装配压缩状态与自由状态之间的行程差：若弹簧力过小，复位动作可能迟滞；若弹簧力过大，则会增加人工扳动负荷，并对阀杆密封和限位面造成额外磨损。

　　安装边界方面，3/4NPT接口属于锥管螺纹连接，建模时应保证接口轴线、螺纹有效长度和扳手空间符合现场装配要求。阀体周围不能只考虑本体外形，还要预留螺纹拧紧时扳手或管钳的旋转空间，尤其是手柄向下摆动的区域，应避免与邻近管道、支架或设备面板发生干涉。手柄全开、全关以及弹簧回弹过程中的扫掠范围都应在三维布局中检查，操作侧建议保留足够的手部空间，维护侧则需考虑密封座和紧固件的拆装可达性。

　　设计思路上，这类阀门并不追求长期保持人工开启，而是把“误操作后自动断流”作为核心功能。因此，限位面、弹簧座和阀杆回转角度需要协同：限位决定球芯孔位与流道的对中精度，弹簧决定复位可靠性，密封座则决定关闭后的泄漏水平。三维模型中各零件的配合层级清晰，能够用于干涉检查、操作空间校核、装配工艺说明以及非标管路系统的选型预览。对于设备集成人员而言，在布置时还应将阀门安装在易于观察和手动触及的位置，并使手柄回弹方向远离易碰撞构件；对于结构设计人员，则可据此进一步细化弹簧参数、密封材料、螺纹接口强度以及维护拆卸顺序。
