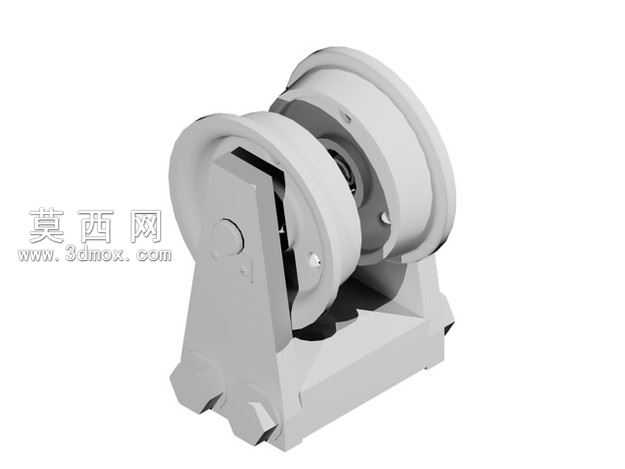

起重机行走轮组小车结构三维设计

本模型为起重机配套行走轮组小车结构，采用三维建模软件完成全参数化设计，建模过程严格遵循起重机械行走部件的设计规范，对轮体、支架、连接轴等核心部件进行1:1等比例还原，整体结构完整无缺失，各零部件间的装配关系清晰明确，可直接用于装配干涉校验与结构优化分析。建模阶段首先完成行走轮的轮廓绘制，通过旋转特征生成双轮缘滚轮主体，轮缘处做圆弧过渡处理，避免运行过程中出现啃轨、卡滞问题，轮体中心预留轴承安装位，精准还原轴承配合面的公差设计，保证后续虚拟装配时的配合精度符合机械设计要求。轮架部分采用焊接式箱型结构建模，通过拉伸、切除特征完成支架主体的成型，对支架与轮体的连接耳板做加厚处理，同时在支架底部预留设备安装接口，可适配不同规格的起重设备主梁连接需求，支架与轮轴的配合孔位严格按照同轴度要求设计，保证轮体转动时的同心度，降低运行过程中的振动与磨损。材质渲染阶段，对轮体部分赋予铸钢材质，调整材质的粗糙度与金属反光参数，还原铸钢件哑光磨砂的真实质感；轮架部分赋予焊接结构钢材质，对焊缝位置做细微的纹理处理，模拟实际焊接加工后的表面效果；连接紧固件部分赋予镀锌金属材质，通过高光与漫反射参数的调整，区分不同零部件的材质差异，让整体渲染效果层次分明，清晰展现各部件的结构边界。设计过程中重点考量行走轮组的承重性能与运行稳定性，双轮缘的结构设计可有效约束轮体在轨道上的运行轨迹，避免脱轨风险；轮架的对称式结构设计可让承重载荷均匀分布到两个轮体上，降低单轮的承压负荷；轮体与支架间预留的轴承安装间隙，可适配不同规格的滚动轴承安装，满足不同载荷等级的使用需求。整体模型结构严谨，细节还原度高，既可以作为起重机械设计的参考素材，也可用于行走机构的教学演示，帮助设计人员快速理解行走轮组的装配逻辑与结构特点，为后续的产品优化、有限元受力分析提供精准的三维模型基础。
