柴油发动机带燃烧室凹坑活塞结构

　　这款活塞对应直喷柴油发动机的核心运动件，围绕PSA DW10机型与XUD11曲柄连杆系统的装配关系展开结构表达，活塞顶部直接构成柴油机燃烧室的一部分，凹坑型面决定燃油喷射后的油束落点、涡流组织与混合气形成质量。在整机运行中，活塞承受燃烧爆发压力并通过活塞销把作用力传递给连杆，再由曲柄转化为旋转扭矩，其结构合理性直接影响压缩比、热负荷分布、机油消耗以及高速往复运动的可靠性。

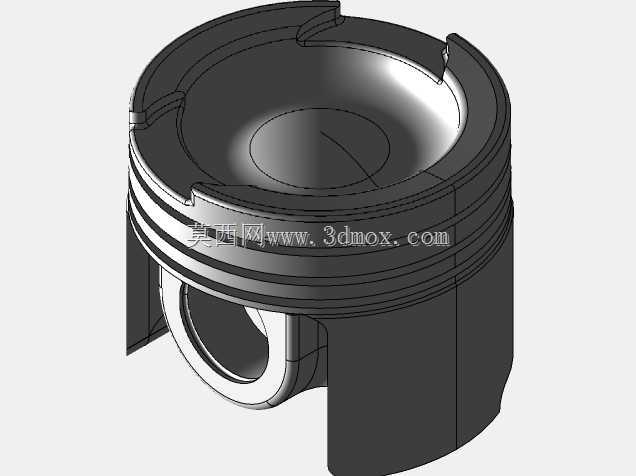

　　从外形看，活塞头部采用非平顶的深凹坑轮廓，边缘设有避让气门和缸盖结构的成型缺口，避免在上止点附近与进排气门发生运动干涉。环带区域布置多道环槽，用于安装气环与油环：气环负责密封燃烧高压气体，油环则刮除缸壁多余机油并建立稳定油膜。建模时环槽宽度、槽底圆角、岸部高度和环槽相对活塞销孔的位置都需要严格控制，因为这些尺寸决定活塞环的工作状态、热膨胀余量以及窜气量。

　　裙部并非简单圆柱结构，而是按照导向、承压和轻量化要求形成成型侧壁。活塞在气缸内往复运动时，裙部承担侧向导向作用，在做功冲程中承受连杆摆动带来的侧压力；因此裙部轮廓、销座过渡区和壁厚分布要兼顾抗变形能力与摩擦损失。销孔部位设置贯通的活塞销安装空间，孔周加强筋与裙部内壁平滑连接，用于分散峰值压力，防止销座开裂。模型中销孔轴线、活塞中心线和燃烧室凹坑中心的相对位置，是装配校核和运动分析的关键基准。

　　设计思路上，这类活塞需要同时处理热态膨胀和机械载荷两类问题。头部靠近燃烧室，工作温度高，金属膨胀量大；裙部温度较低，却要保持与缸套的合理间隙。实际工程中通常通过头部直径小于裙部、裙部型线微变以及销孔方向异形设计来适应热态形状变化。三维建模时若只按常温理想圆柱处理，后续在热机工况下容易出现拉缸、敲缸或环卡滞。该模型把顶部凹坑、环槽、销座和裙部开窗结构连续表达，便于设计师检查壁厚均匀性、冷却腔空间以及往复质量分布。

　　安装边界主要集中在气缸套、活塞环、活塞销和连杆小头四个配合对象。活塞外径与缸套内径形成精密滑动配合，外圆轮廓需预留热膨胀和润滑间隙；环槽与活塞环之间要有轴向侧隙和开口间隙，保证环能随缸壁形态浮动；活塞销穿过销孔和连杆小头孔，销端通过卡环或限位结构约束轴向窜动。活塞下行时，油环回油通道需与内腔及缸体回油路径协调，避免机油被带入燃烧室。

　　在应用场景上，该结构可用于柴油发动机动力总成开发、曲柄连杆机构教学、缸内燃烧空间校核以及维修件逆向建模。设计校核时，可将活塞与曲轴、连杆、缸体、缸盖、气门和喷油器进行装配干涉检查，重点验证上止点附近气门避让深度、喷油束与凹坑壁面的匹配关系、活塞在下止点时与曲轴平衡块的间隙，以及连杆摆动过程中是否触碰活塞内腔。对于结构分析人员，模型还可作为热机耦合分析的几何基础，把燃烧室压力、温度场、销孔接触和裙部侧推载荷纳入仿真，评估顶部疲劳、环槽磨损和销座应力集中。

　　整体来看，该活塞结构不是单一外形零件，而是燃烧系统、密封系统和曲柄连杆机构的交汇部件。顶部凹坑服务于混合气形成，环带服务于燃气密封与机油控制，销座承担动力传递，裙部负责高速往复导向；各区域之间通过圆角、壁厚和加强结构连接，既满足强度寿命，也控制往复惯性质量，对柴油发动机的动力性、经济性和耐久性都有直接影响。
