精密传动飞轮单板离合组件结构

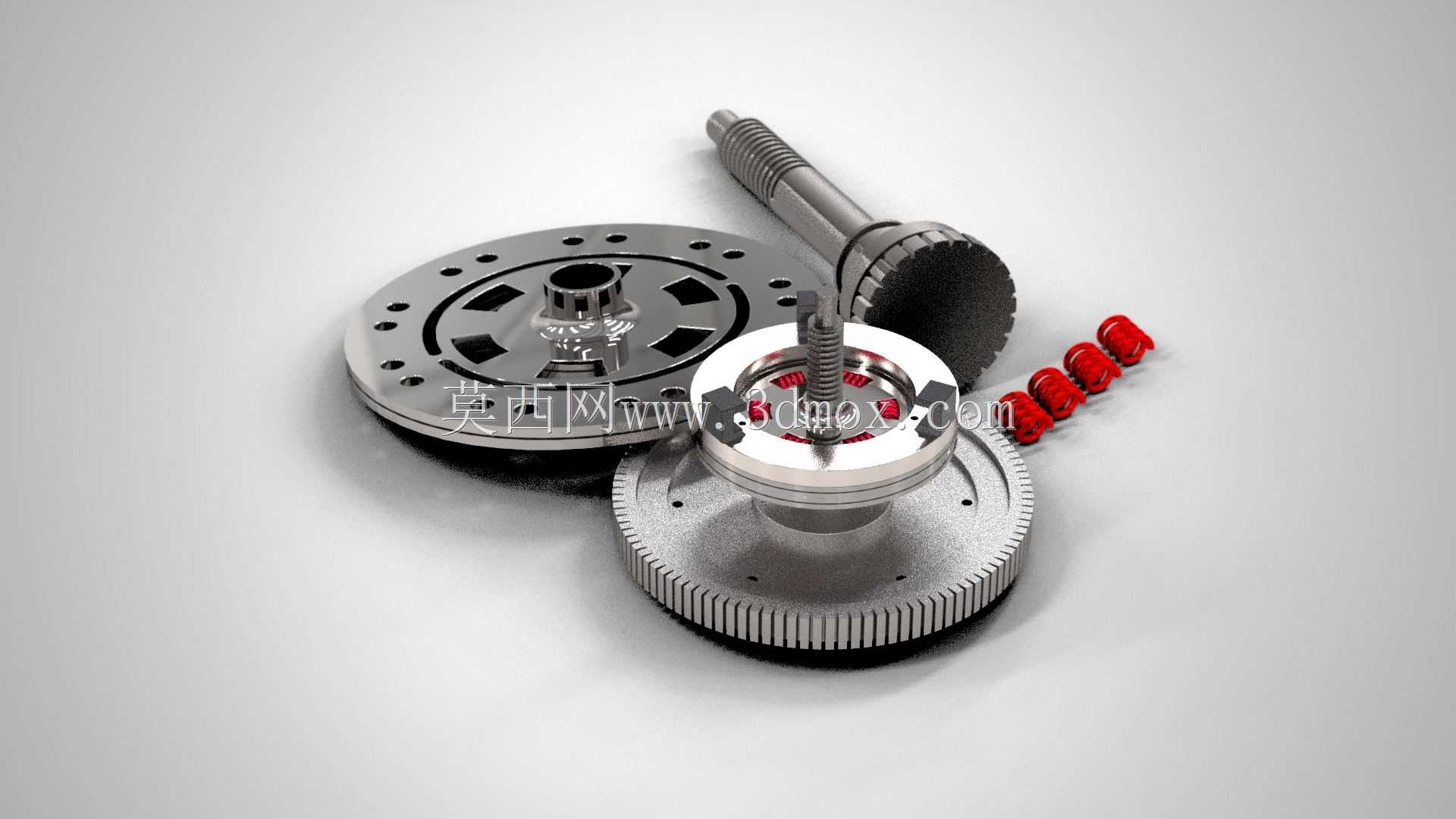

　　这套飞轮单板类传动组件主要面向中小功率动力传递与离合执行场景，常见于需要在有限径向空间内完成扭矩缓冲、转速储能以及动力接合分离的设备中。组件主体包含带外缘齿圈的飞轮盘、中部单板摩擦承力结构、中心花键轴段、压紧弹性件以及配套紧固件，各零件在装配后形成同轴度要求较高的旋转总成。

　　从实际用途看，飞轮盘依靠自身转动惯量平抑动力输入端的转速波动，在负载短时变化时减少传动链冲击；单板结构承担摩擦接合面的定位与载荷传递，中心轴通过花键或台阶配合将扭矩向外输出，周边弹性压紧件则提供稳定的轴向预紧力，使接合过程平顺、分离状态下摩擦面间隙可控。这类结构在小型动力设备、实验台架、传动演示装置以及轻量化离合机构中都有较高参考价值。

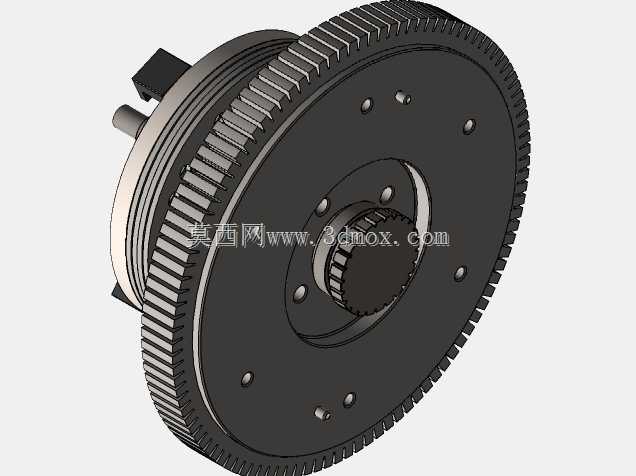

　　外形布局上，最大外缘由连续齿形构成，既可以作为转速检测的触发特征，也可在部分方案中与启动或驱动齿轮啮合。盘体端面上分布多组减重孔与安装孔，减重孔沿圆周方向均匀布置，在保证盘体刚度的前提下降低转动质量；安装孔则用于固定摩擦片、压盘或相邻连接件。设计时需要重点控制孔位相对于中心轴线的位置度，避免高速旋转时产生不平衡量。

　　中心区域采用阶梯式轮毂结构，轮毂内孔与轴段配合，轴上设置螺纹、定位台阶和卡合部位。螺纹段用于调节压紧螺母或锁紧件位置，台阶面承担轴向定位，卡合部位则限制周向相对转动。建模过程中，轮毂与盘体之间的过渡圆角不能简单省略，实际加工中该区域是应力集中位置，圆角半径过小会在反复启停和扭矩冲击下产生裂纹风险。

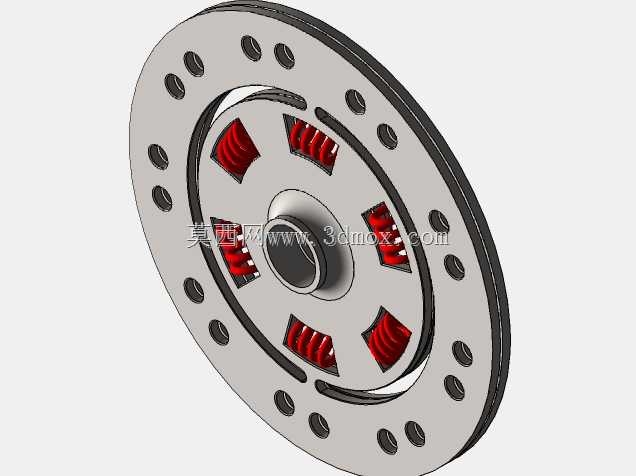

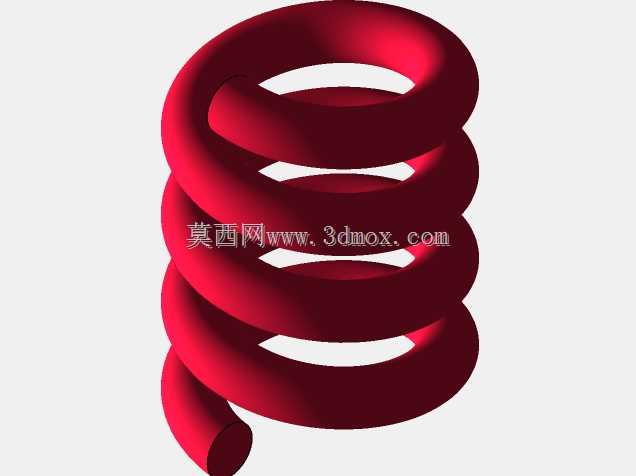

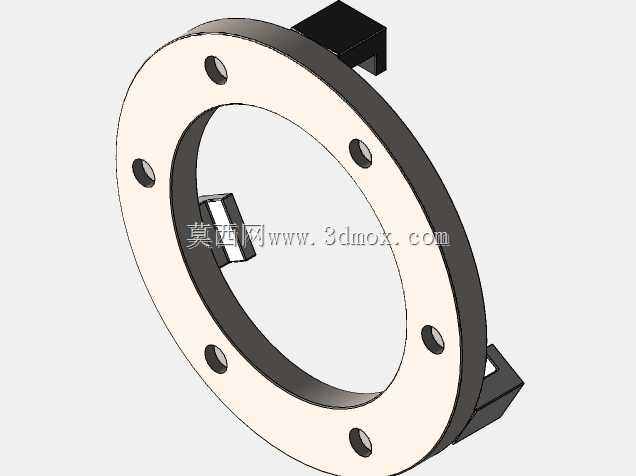

　　单板零件的设计思路偏向紧凑化与装配可达性。板件上既有大直径中心过孔，也有异形槽和局部凸台，异形槽用于避让弹簧、销钉或摩擦片凸起，凸台则提高局部承压能力。板件厚度方向并非完全等厚，靠近外缘和螺栓连接位置可适当加厚，中部非承力区域减薄，使材料更多分布在受力路径上。红色弹性件沿圆周布置时，需要保证每件压缩量一致，否则会造成压合力偏载，表现为接合抖动、局部磨损加快。

　　安装边界方面，装配时应以中心轴轴线为基准，先完成轮毂与盘体的同轴定位，再依次放入单板、弹性件和锁紧件。轴向尺寸链需要核算摩擦片总厚度、单板厚度、弹簧自由高度与压缩行程，确保分离状态下摩擦面之间留有均匀间隙，接合状态下弹性件达到设计预压力。径向边界则要关注外齿圈与周边壳体、检测元件或啮合齿轮的安全距离，尤其在热膨胀和振动工况下，不能出现擦碰。

　　齿圈部分的齿形在三维结构中应体现完整齿顶、齿根和过渡曲面，齿数、模数和齿宽会直接影响啮合强度与启动负载。若用于转速测量，齿顶经过传感器时形成脉冲信号，齿距均匀性会影响测速稳定性；若用于机械啮合，则需校核齿面接触应力和齿根弯曲应力。盘体端面的平面度也很关键，摩擦接合区域如果翘曲，会导致实际接触面积下降，传递扭矩能力随之降低。

　　轴段上的细长螺纹在建模和加工中都要考虑退刀空间与螺母锁紧方式，轴端不宜承受过大悬臂载荷。与轴承或衬套配合的圆柱面应保持较高表面质量，配合公差根据旋转精度选择过渡或小间隙配合。销钉、螺栓等小件虽然结构简单，但在总成中负责定位和防松，装配孔与销孔的相对位置需要在组件层级中统一校核，不能只在单件模型中独立绘制。

　　从结构工程师视角看，这类模型的价值不只在于外观还原，更在于把旋转惯量、摩擦传扭、轴向压紧和周向定位几条功能线整合在同一装配体中。检查模型时，应依次确认运动件之间无干涉、紧固件有工具操作空间、弹簧压缩方向与轴线平行、摩擦面在接合和分离两个极限位置均满足间隙要求。对于后续工程化应用，还可在此基础上补充轴承支撑、壳体限位、润滑通道和散热结构，使单板飞轮组件从原理结构进一步走向可制造的传动部件。
