马自达MX5车型vTPS转接固定支座

　　这套转接支座的核心作用，是在马自达MX5（同平台Eunos、Miata车型）的节气门位置传感改装作业中，填补vTPS类传感部件与原车安装位之间的尺寸、孔位匹配间隙。在日系后驱小跑车的动力调校场景里，原厂配套的节气门位置传感在换装大流量节气门、替换独立节气门体或者升级 aftermarket 引擎管理系统时，经常出现安装孔距不对、传感转轴对中偏差、固定面贴合不严的问题，这类转接件就是专门为解决这类现场适配痛点开发的结构件。

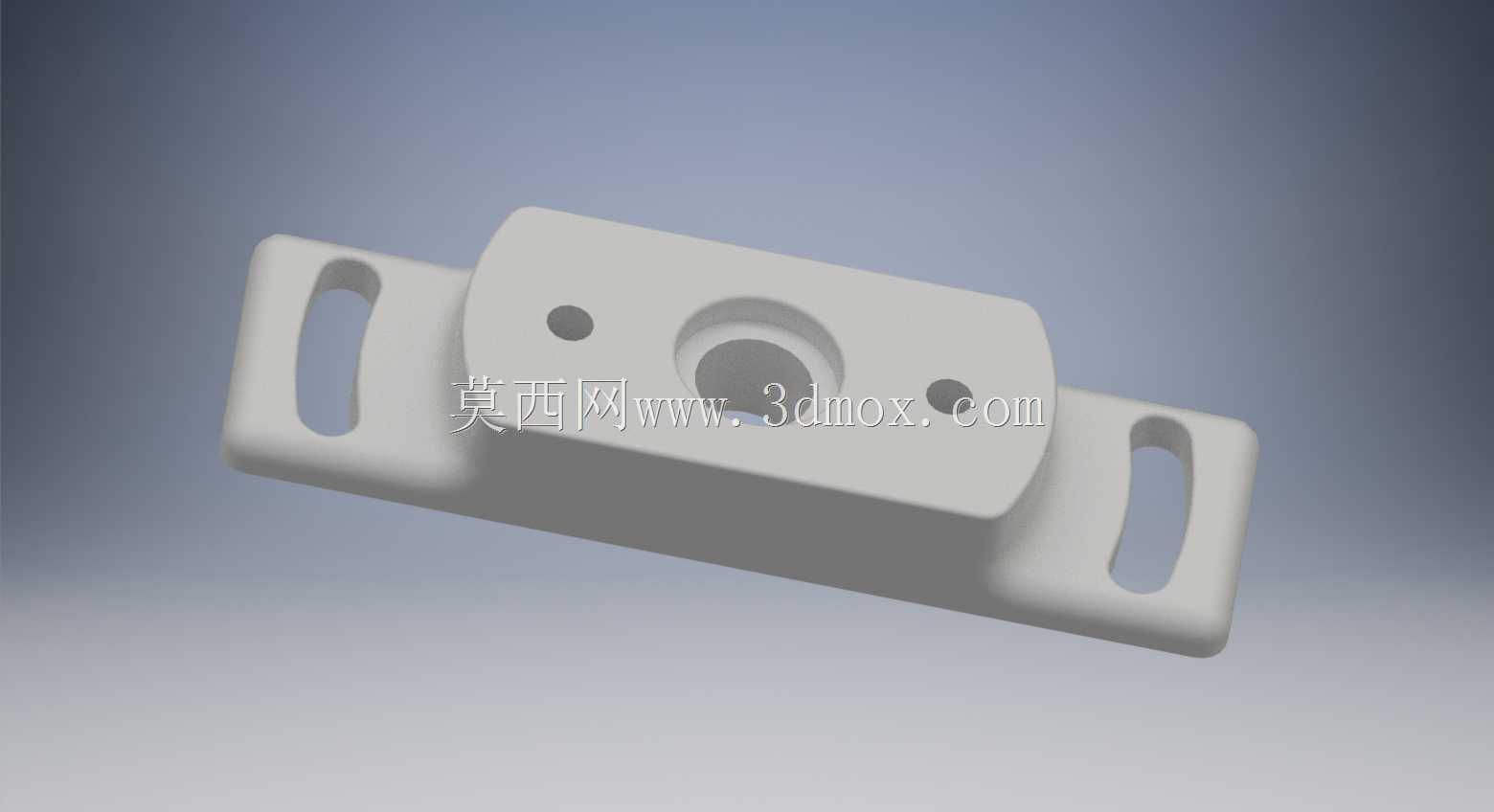

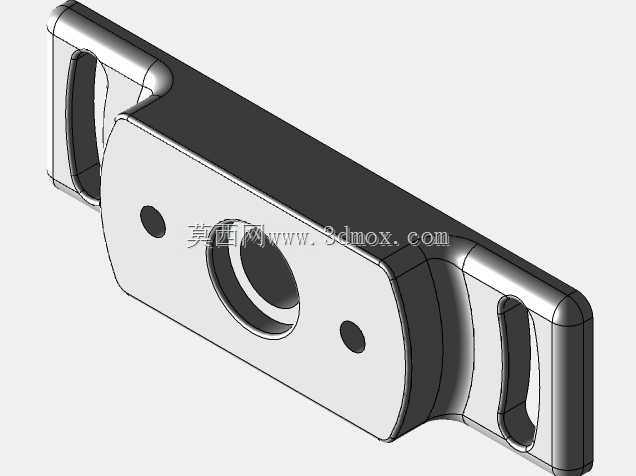

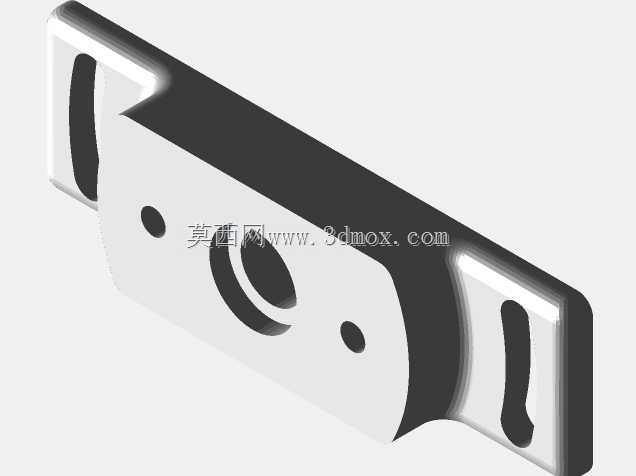

　　从结构布局来看，零件整体采用长条形底板加中部凸起安装台的两级造型：底部长板两端各开设一条长圆形腰型安装孔，腰孔的延伸方向沿底板长度方向布置，预留了足够的安装调节余量——现场装车时不需要在原车进气歧管或者节气门支架上重新钻孔攻丝，只需要将腰孔对准原车预留的固定螺柱，就可以沿长度方向微调整个转接座的前后位置，保证中部传感安装位的转轴与节气门转轴的同轴度误差控制在允许范围内，避免转轴偏心带来的传感信号卡滞、磨损加速问题。中部凸起的安装台做了加厚处理，台面上居中开设大直径中心通孔，这个孔是vTPS传感转轴的穿过位，孔径和传感转轴的外径保留合理间隙，既不会因为间隙过大出现转轴晃动，也不会因为间隙过小在运行中出现摩擦干涉；中心孔两侧对称布置两个小直径定位销孔，用来和vTPS传感本体上的定位凸台配合，装车时可以快速完成传感的周向定位，不需要反复调整传感初始转角，大幅降低调校时的对位难度。

　　设计过程中首先要核对的就是安装边界：整个底板的总长度需要覆盖原车两个固定螺柱的最大孔距，两端腰孔的长度要覆盖不同年款MX5车型安装孔位的公差偏差，凸起安装台的高度需要匹配vTPS传感本体的安装面高度，保证传感装入之后，传感背面的插接件不会和后方的进气歧管管壁、真空管路发生运动干涉。零件的所有棱边都做了圆角过渡，没有尖锐的应力集中尖角：一方面是注塑或者机加工成型时脱模、走刀更顺畅，另一方面车辆运行中引擎舱持续存在振动，圆角结构可以避免长期交变载荷下安装孔周边出现裂纹。底板和中部凸台的衔接位置做了斜面过渡，没有出现直角突变的截面，这个位置是整车振动下的应力集中区，斜面过渡可以大幅降低截面突变带来的应力峰值，提升零件的长期抗疲劳性能。

　　在实际改装作业里，这类转接件不需要额外制作复杂的专用工装，安装时先把转接座通过两端腰孔预挂在原车固定螺柱上，不要完全锁紧螺母，随后把vTPS传感对准中部的中心孔和两个定位孔装到凸台面上，穿好传感自身的固定螺丝之后，转动节气门摇臂确认全行程内传感转轴转动顺滑、没有卡滞，再微调转接座的前后位置保证转轴完全对中，最后锁紧两端的固定螺母和传感固定螺丝即可。零件的材质选型通常优先选用耐引擎舱高温的增强尼龙或者铝合金，引擎舱内夏季连续运行后周边温度可以达到八十摄氏度以上，普通ABS材料长期在这个温度下会出现蠕变松动，增强尼龙或者6061铝合金的强度和耐温性能都可以覆盖使用需求，同时重量控制在很低的水平，不会给节气门联动机构增加额外的负载。

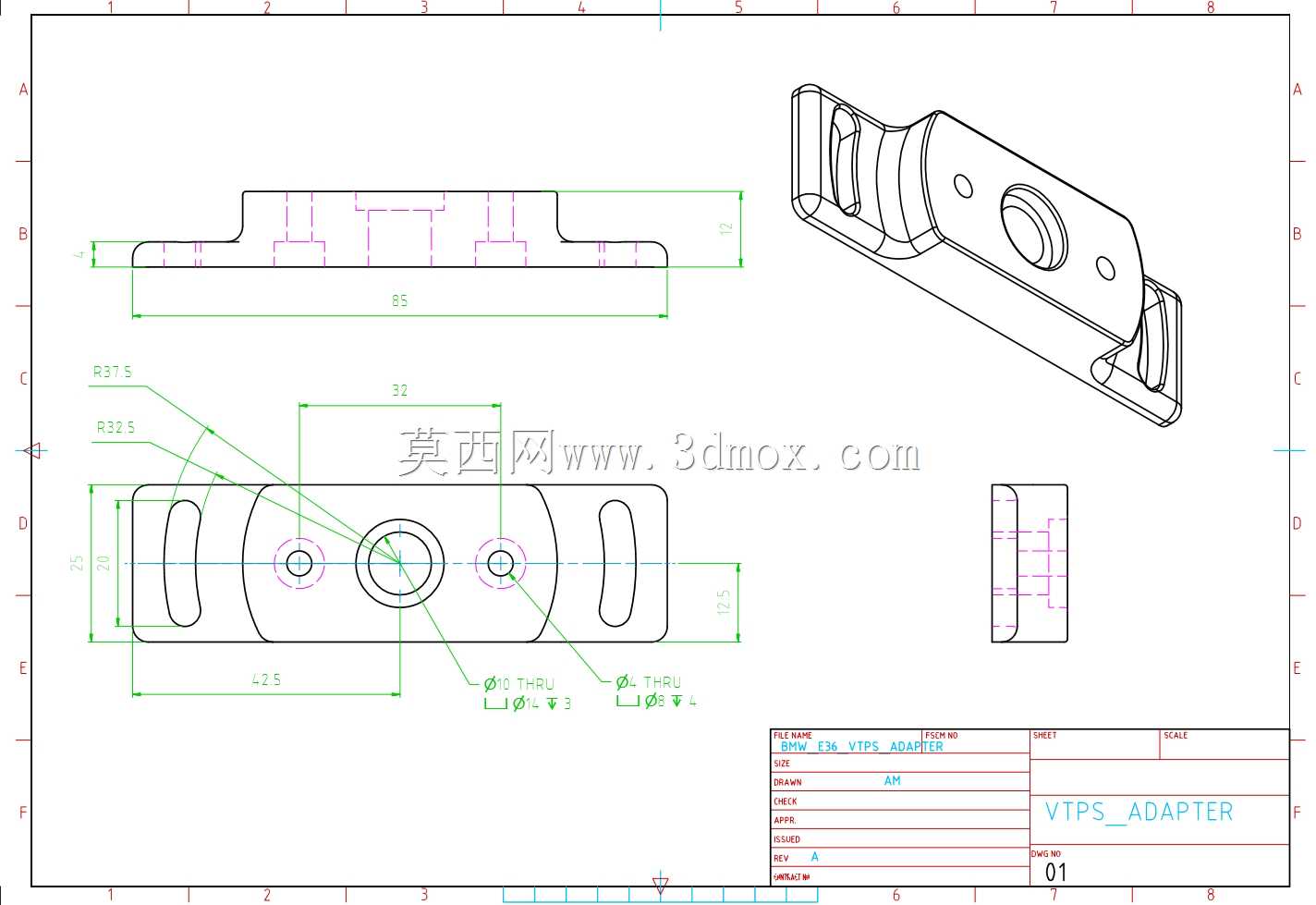

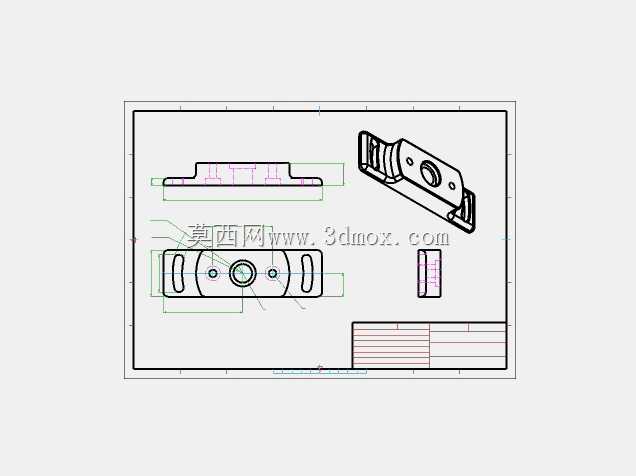

　　建模过程中需要重点管控的配合尺寸包括：两端腰孔的宽度要匹配原车固定螺柱的外径，单边预留0.5毫米左右的安装间隙方便对位；中部中心孔和传感转轴的同轴度公差需要控制在0.1毫米以内，避免转轴偏心；两个定位小孔的孔距要严格和vTPS传感本体的定位孔距一致，保证传感安装后初始转角符合调校要求；凸台的安装面平面度需要控制在0.2毫米以内，保证传感和安装面完全贴合，不会出现局部间隙导致传感运行中出现晃动。整个结构没有多余的冗余特征，所有造型特征都服务于安装对位、强度提升和干涉规避，完全针对MX5车型vTPS改装的实际现场需求设计，不需要对原车部件做任何破坏性修改就可以完成传感的适配安装。
