三表位不锈钢仪表安装吊舱

　　这套三表位仪表安装吊舱主要面向改装车辆、试验台架、小型设备操作面板以及需要集中布置圆形仪表的机械系统。实际工程中，油压、水温、转速、真空度、电流或压力等参数往往需要在操作者视线范围内同时读取，若仪表分散安装，不仅面板开孔数量多、布线凌乱，后期维护时也容易出现干涉。该结构将三个圆形表位整合在同一块折弯钣金上，使仪表轴线保持平行，表圈外露高度一致，形成紧凑而规整的显示区域。

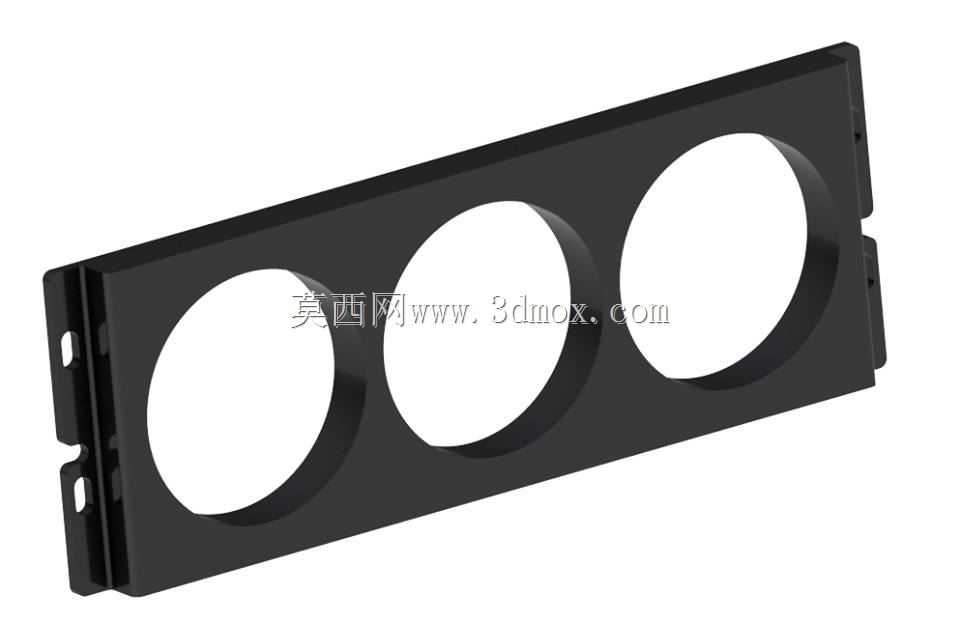

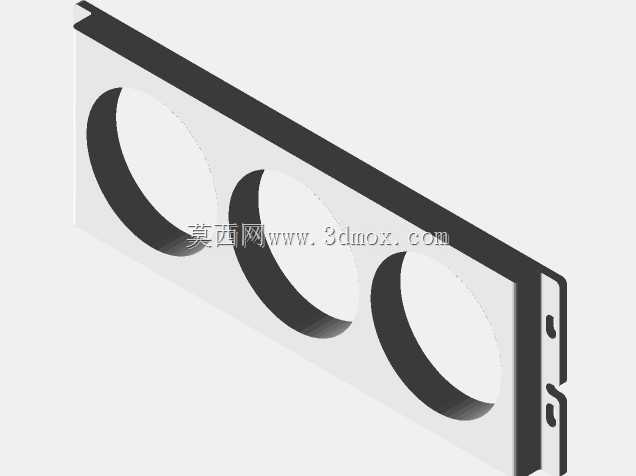

　　从结构思路上看，吊舱主体采用薄不锈钢板经激光切割后折弯成形，材料厚度控制在1毫米左右。这个厚度选择兼顾了刚性与加工性：过薄会在表体装入后产生板面颤动，过厚则增加折弯难度和整体重量。平板阶段先完成三个大直径圆孔、侧边安装孔以及定位缺口的加工，再沿边线折弯出围边和安装耳。折弯边不仅提高了平面板的抗弯截面，也让仪表后侧的接线空间具有一定遮挡作用。左右两侧预留的长形孔可用于螺栓固定、挂装或与支架配合，安装时能够吸收少量孔位误差，降低现场配孔难度。

　　三个表位按横向等距排列，适配直径约52毫米的圆形量规或仪表。孔位周围形成平整的贴合面，仪表前圈或压圈可以紧贴面板正面，背面通过卡圈、螺纹环或支架固定。由于三孔中心距需要与表壳外径、表圈包边以及操作者读数视角同时协调，设计时不能只按孔径简单排布：孔距过小会削弱孔间材料，折弯或紧固时容易引起孔边变形；孔距过大则会增加吊舱宽度，削弱紧凑布局的优势。现有排布在三表之间保留了合理腹板宽度，既保证表圈不互相压叠，也维持了面板的整体强度。

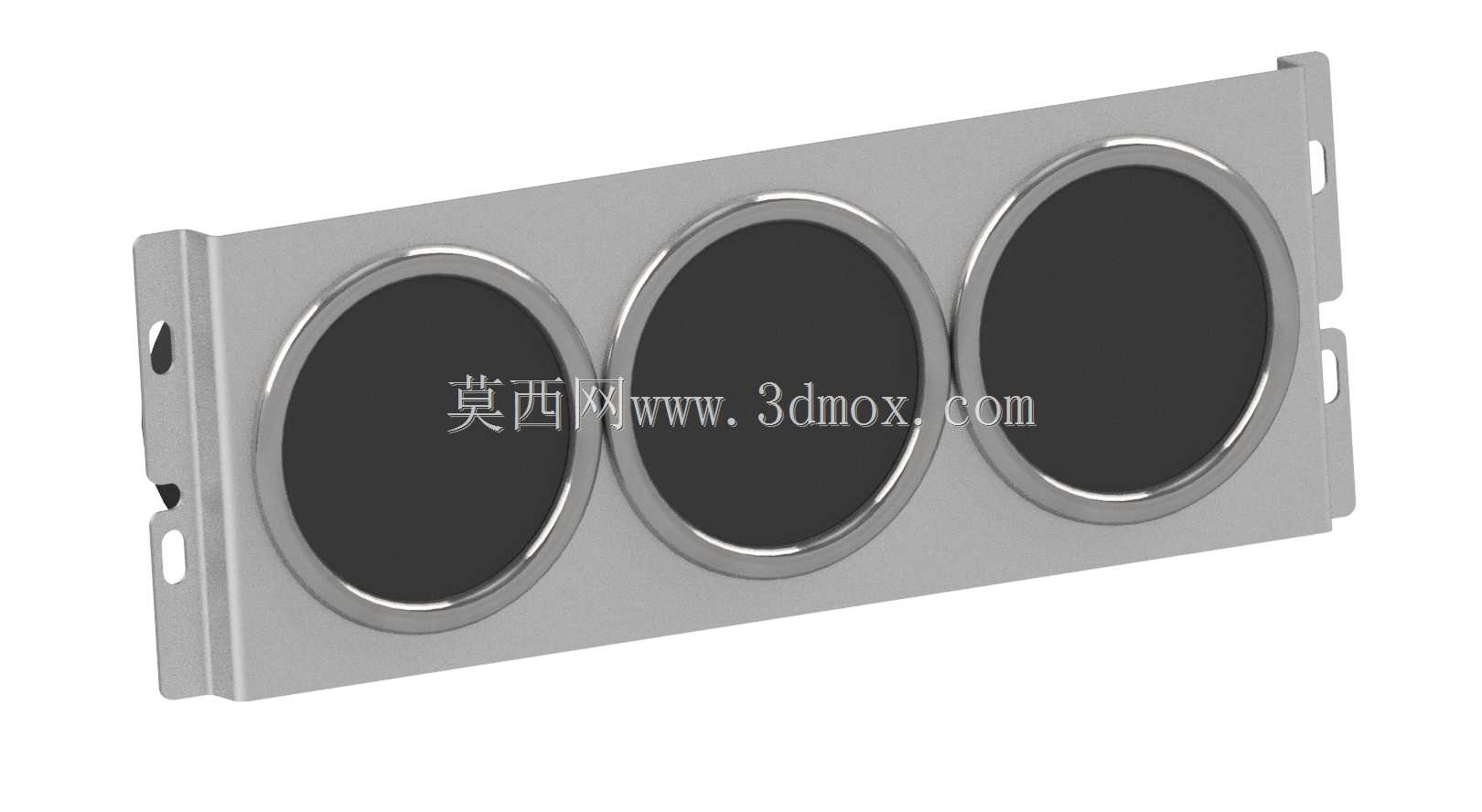

　　在使用场景上，这类吊舱并不承担仪表本身的测量功能，而是为仪表提供定位、防护和安装界面。它可以固定在驾驶台、中控台上方、设备立柱、检测工装侧板或机架横梁上，使多个指针表处于同一观察平面。对于需要快速扫读的工况，三表横向排列比上下堆叠更符合人眼移动习惯，操作者可以在较短视线移动范围内完成多项参数核对。正面外露的表圈与黑色表盘形成清晰边界，金属面板则提供耐磨、耐油污和易擦拭的表面。

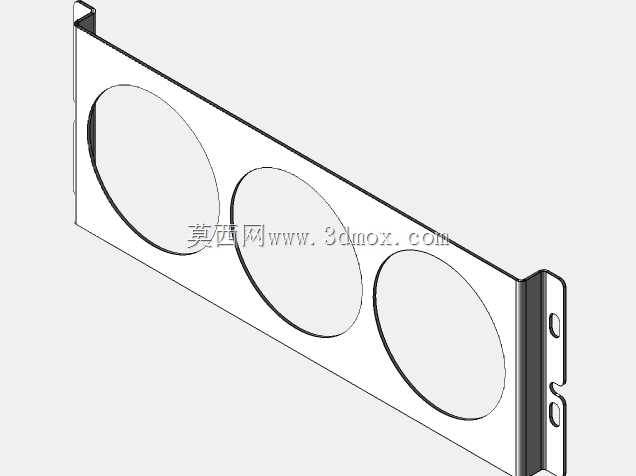

　　建模时需要重点处理钣金展开与折弯后的几何关系。圆孔在平板状态下切割，折弯后不应落在弯曲线附近，否则孔形会因材料拉伸而失圆。侧边安装孔布置在折弯耳上，需要考虑螺栓放入空间、扳手操作间隙以及背面螺母或卡装件的厚度。围边高度不宜过大，以免压迫仪表后部接线端子；也不宜过小，否则整体刚性提升有限。模型中应保留表体容纳腔、前表面贴合区、折弯圆角和安装孔位，使结构设计者能够直接检查仪表装入后的干涉情况。

　　安装边界方面，吊舱的宽度由三个表位外径、孔间距和两侧固定边共同决定，高度则主要受表盘直径和上下折边影响。背面需要预留仪表壳体、灯线、传感器信号线和固定卡环的空间，若安装在靠近风挡、管路或线束密集的位置，应先核对后方深度。面板前方要保证表圈不被转向机构、操纵手柄或防护框遮挡。对于振动较大的设备场景，可在固定孔处增加减震垫，或在背面设置补强折边，以减少指针抖动和钣金共振。

　　该结构的价值在于用简单钣金工艺实现多仪表集中安装，减少单独制作多个支架的工作量。激光切割保证孔位一致性，折弯成形减少焊接变形，不锈钢材料则适合车间、车辆和试验环境中的长期使用。设计人员在复用该结构时，可根据仪表直径调整孔径与中心距，也可将三表位扩展为双表位或多表位，但应同步校核孔间腹板、安装耳强度、后方接线深度以及操作者视线角度。
