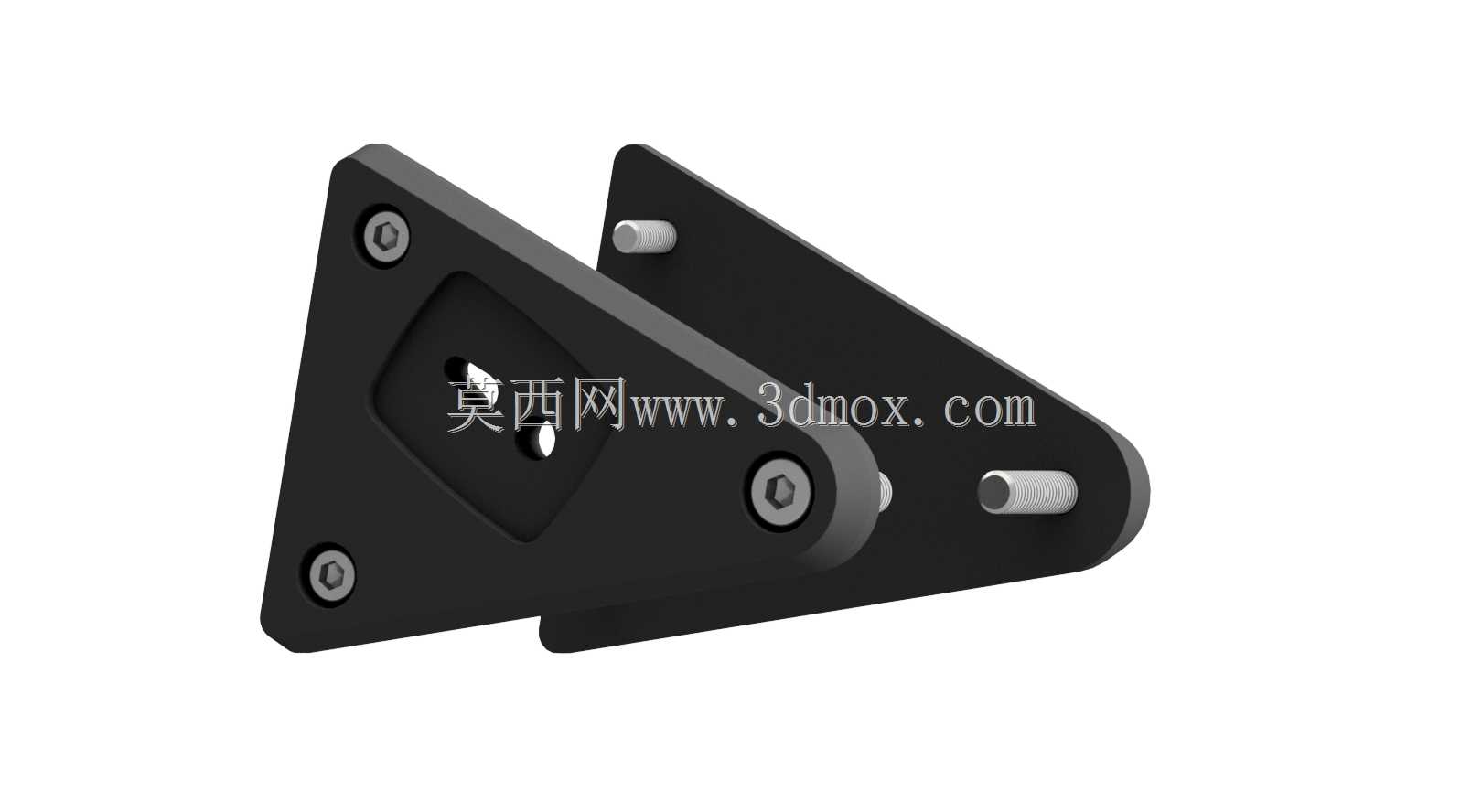

铃木GSX1100EFE摩托车前照灯安装固定支架

　　该支架为大排量街车前部照明系统的承载连接件，装配在摩托车前叉上联板与车头导流罩内侧区域，核心作用是为前照灯提供刚性安装基准，同时承接车辆行驶过程中路面颠簸传递的交变载荷，避免车灯出现抖动、移位甚至照射角度偏移的问题。在整车前部布局里，支架处于转向立管前方、左右前减震器之间的狭小空间，周边需要避让转向锁、仪表线束、刹车油管以及导流罩安装卡扣，因此整体轮廓没有采用规则矩形，而是顺着车头内部的斜向空间做了切角处理，两块折弯成型的支撑板呈夹角布置，既贴合前照灯后部的壳体曲面，也能把车灯的重量分散传递到车架前端的安装点位上。

　　从受力逻辑来看，摩托车在加速、制动、过坎时，前照灯的惯性力会全部作用在支架的安装孔位上，设计时没有采用单薄的单片钣金结构，而是用双侧立板配合连接轴销的形式构成近似三角的支撑构型，三角形的力学稳定性让支架在垂直方向承重、横向抗扭两个维度都有足够冗余，不会因为长期使用出现钣金弯折变形。板件上预留的多个螺栓孔对应不同的连接需求：靠近板件边角的沉头孔用于支架本体与车架侧安装座的锁紧，沉头结构可以让螺栓头部完全埋入板件表面，不会突出刮蹭周边的线束或者导流罩内壁；板件中部的异形开孔一方面是避让前照灯后部的灯座接线插头，给线束插拔留出操作空间，另一方面也能去除多余材料降低支架自重，对于摩托车前部的簧下质量优化有一定帮助。向外伸出的圆柱销轴是前照灯的铰接定位点，车灯壳体上的对应衬套可以套在销轴上，既完成径向定位，也预留了小范围的角度调节余量，方便装配时调整前照灯的照射俯仰角度，满足夜间骑行的灯光高度合规要求。

　　建模过程中首先要锁定整车前部的安装硬点：先调取前叉上联板的安装孔坐标、前照灯后壳的安装耳位置，再反向推导支架的板件折弯角度与孔位间距，保证所有配合面的公差处于合理区间。板件的折弯圆角需要匹配钣金加工的工艺特性，不能出现过小的内R角导致折弯时板材开裂，边缘的倒角处理也去除了锐边，避免装配工人操作时被划伤，同时防止长期震动过程中锐边割破车灯线束的绝缘层。支架的安装边界需要严格控制整体厚度，两块立板的外侧间距不能超过车头导流罩的内部容纳宽度，否则会出现导流罩装配后与支架干涉、合缝不严的问题；销轴的伸出长度也要和车灯安装耳的厚度匹配，过长会顶到导流罩内壁，过短则会导致衬套套入深度不足，使用中出现松脱。

　　在实际维修与改装场景中，这类支架属于易受碰撞影响的部件，车辆发生轻微前部磕碰时，支架会优先产生变形来吸收冲击，避免冲击力直接传递到前照灯灯壳导致玻璃灯罩碎裂，降低维修更换成本。三维建模时完整还原了所有安装特征、螺栓沉孔、销轴配合面以及折弯形态，结构工程师可以直接在此基础上校核支架的强度刚度，工艺人员也可以据此展开钣金展开、冲压折弯工序的编制，配件生产环节能够直接参考模型完成工装夹具的设计，保证替换件和原车安装位完全适配，不需要现场额外打孔修配。
