节气门位置传感器转接固定垫板结构

　　这套转接垫板结构主要用于节气门位置传感器与进气歧管、节气门体之间的安装过渡，在发动机改装、旧车维修、线束替换以及不同车型传感器互换场景中比较常见。现场装配时，传感器本体往往不能直接贴合原有安装面：孔距不一致、定位凸台高度不同、密封面缺少补偿层，或者传感器旋转角度与原车信号零位存在偏差，都会导致怠速信号、开度信号和实际阀片位置不匹配。转接板承担的并不是简单“垫高”作用，而是把传感器轴系、节气门轴端、安装孔位和密封边界重新对齐，使传感器在全行程内能够稳定反馈节气门角度。

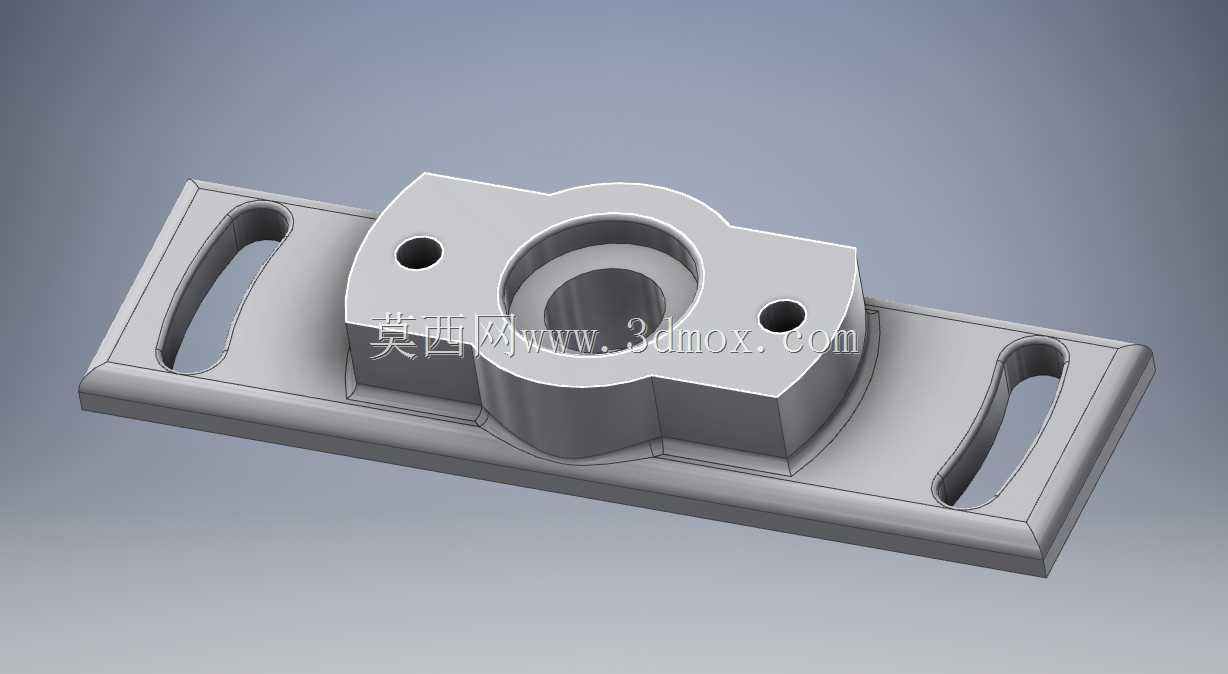

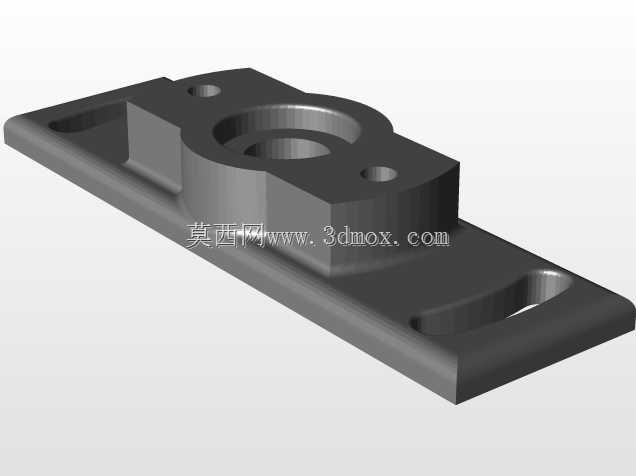

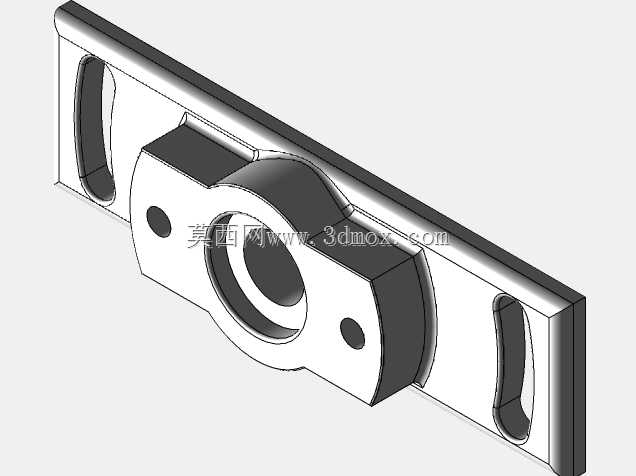

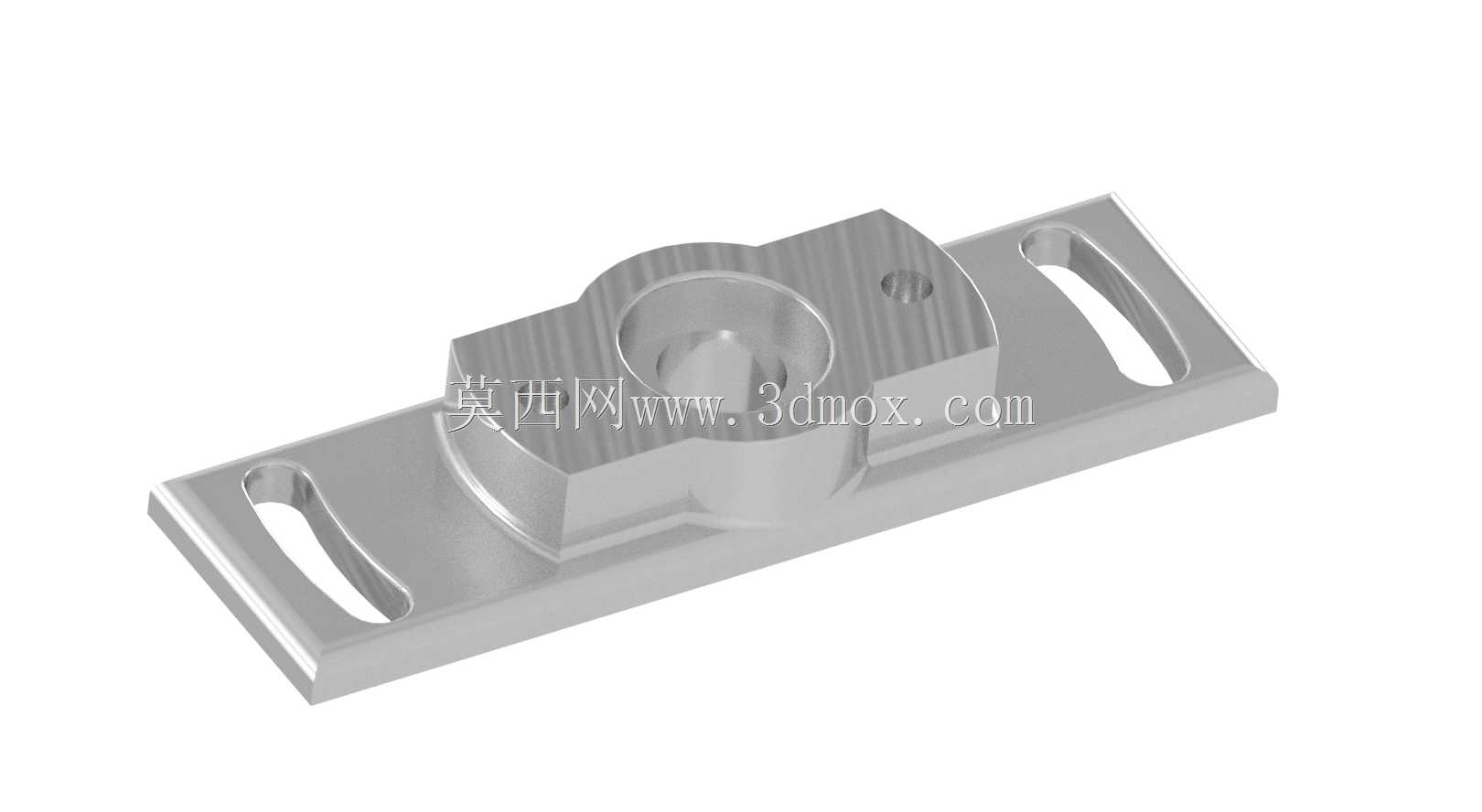

　　从结构上看，垫板采用长方形底板作为主承载面，两端设置长圆形安装孔，便于在小范围内调整固定位置。中间隆起的阶梯座围绕传感器轴通过区域布置，中心保留较大的同轴通孔，周围形成环形支撑面，用于承接传感器壳体或定位圆柱。隆起部分两侧设置小孔，可用于传感器螺钉固定、定位销压入或辅助限位；底板上的下沉槽则兼顾减重、避让和安装空间补偿。垫片与转接板配合使用时，能够填补加工平面度误差，减少金属与塑料壳体之间的硬接触，也能抑制发动机振动传递到传感器内部电刷或非接触感应元件。

　　设计这类零件时，首先要确认节气门轴端的连接形式。MX5一类节气门上使用的位置传感器，通常通过轴套、扁位或D形切口与阀片轴同步旋转，转接板中心孔必须给轴端联动件留出足够间隙，既不能干涉转动，也不能让偏心量过大。若中心孔与传感器定位圆不同轴，传感器内部转子会受到侧向拉扯，轻则开度曲线出现卡滞，重则长期磨损后产生信号跳变。因此中央环形座的同轴度、支撑面与底板安装面的平行度，都应在建模时按装配关系约束，而不是只按外观拉伸成型。

　　安装边界方面，底板外形需要避开节气门体上的加强筋、螺钉头、冷却水通道和进气歧管轮廓。两端长孔的方向应沿实际调节需求布置，通常允许转接板围绕节气门轴做微量角向修正，以便把传感器怠速输出电压调到规定区间。长孔宽度不能一味放大，否则紧固后垫板可能在振动中转动；孔端圆弧与板边之间也要保留足够承压宽度，避免拧紧时局部压溃。中央阶梯座高度要依据传感器壳体定位深度确定，过高会使传感器无法贴合，过低则失去定位作用，还可能让轴端联动件脱开。

　　密封和垫片设计同样需要结合实车环境。节气门附近存在进气脉动、油污和温度循环，垫片材料可根据工况选择耐油橡胶、非金属复合板或薄金属涂层板。三维建模时应把垫片作为独立零件处理，其开孔轮廓要与转接板一致，但厚度方向需要参与装配干涉检查。若垫片覆盖了传感器定位凸台，会造成虚假压紧；若垫片内孔过小，又可能摩擦旋转轴套。比较稳妥的做法是让垫片内孔略大于中心通过孔，外圈不超出底板有效承压面，螺钉孔周围保留连续密封带。

　　在功能特性上，该结构把“位置适配”和“姿态校正”合并在一个小型安装组件中。维修人员不需要重新加工节气门体，也不需要大幅改动传感器支架，只需通过转接板改变孔位和高度，就能让替代传感器获得正确的机械基准。对于电喷系统标定而言，节气门关闭点、全开点和中段线性度都依赖传感器安装角度，转接板上的可调孔位给现场调试留下余量；定型后再通过螺钉紧固和垫片压实，保证工作过程中基准面不发生位移。

　　建模过程中应重点还原安装面、阶梯座、孔槽和垫片厚度之间的关系。底板底面要与节气门体贴合，顶面承托传感器；中央孔系按旋转轴建立基准，两端槽孔按紧固件标准留出扳手和装配空间。隆起座外侧的拔模斜度、圆角和壁厚过渡，虽然不直接决定信号精度，却会影响铣削、打印或小批量加工的可行性。尖角处容易形成应力集中，长期受发动机振动后可能在螺钉孔附近产生裂纹，因此在承载截面变化位置设置合理圆角更符合实际使用要求。

　　整套结构适用于汽车进气系统改装、传感器替换验证、教学拆解以及节气门控制回路检修。它把传感器、节气门轴、安装螺钉和密封垫片放在同一装配基准下检查，能够提前发现轴端干涉、孔位错位、压紧面不足和调节范围不够等问题。工程人员在选型或二次设计时，可围绕中心孔高度、底板孔距、阶梯座外径和垫片压缩量进行参数调整，使同一结构思路适配不同规格的节气门位置传感器。
