EMCO车床16mm单锁紧工具衬套结构

　　该衬套面向小型数控车床刀架与转塔工位的辅助装夹需求，主要用于把直径规格统一的圆柱柄刀具、钻头、铰刀或小型镗杆接入EMCO Turn 220这类紧凑教学与轻型加工设备。车间里这类零件常处在换刀频率较高、空间边界较紧的位置，既不能单纯按普通套筒处理，也不能脱离机床刀座的实际约束单独设计，因此建模时需要把夹持、定位、锁紧和避让关系一起纳入结构判断。

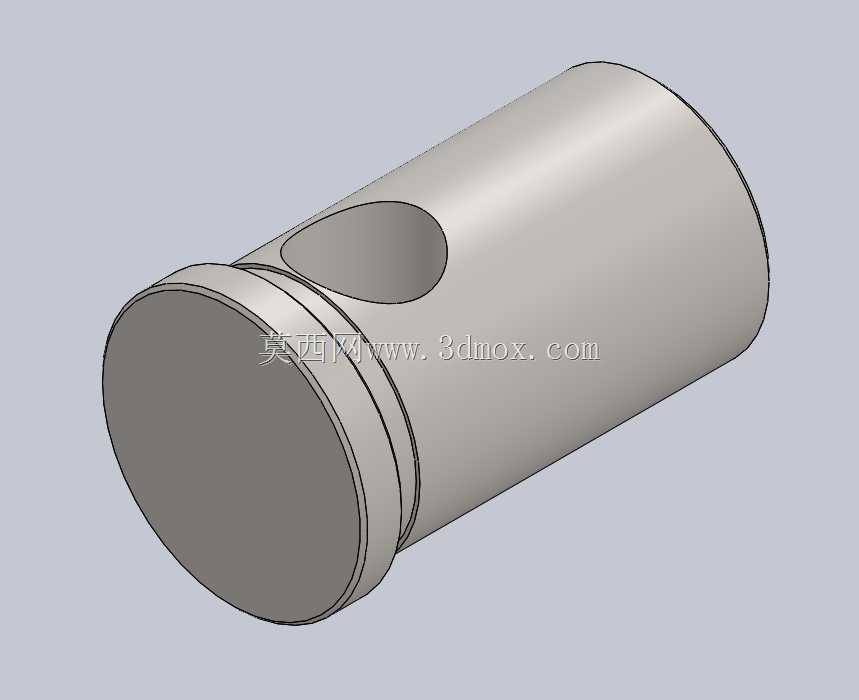

　　从外形看，主体为阶梯圆柱结构，大直径外圆用于进入刀座孔位，前端带有凸缘式台阶，承担轴向限位作用。台阶并非装饰特征，它在装配时能够贴靠刀座端面，限制衬套继续推入，使刀具插入深度和刀座内部支撑长度保持稳定。若缺少该边界，操作者在锁紧时容易把衬套压入过深，造成侧孔与锁紧件错位，也会让刀具悬伸在不同班次之间出现偏差。

　　筒身侧面开设椭圆形贯通孔，这是模型中最关键的功能特征之一。该孔对应单螺钉锁紧路径，锁紧件从刀座侧向压入后，可直接作用于内部刀具柄部，或者穿过衬套孔位压紧刀具。椭圆孔在周向和轴向上都保留了一定调整余量，能够补偿刀座螺钉位置、衬套推入角度以及刀具柄部直径公差带来的微小偏差。对于轻型车床而言，这种结构比全周抱紧式夹头更简单，拆装速度快，制造成本低，也便于在教学、试制和小批量加工环境中快速更换刀具。

　　内孔按16mm工具柄使用场景建立，孔壁需要保持连续支撑，避免刀具只在端口处受力。实际选型时，内孔与刀具柄部之间应采用合理间隙：间隙过大，切削时刀具会产生跳动，铰孔、镗孔和钻孔的尺寸稳定性下降；间隙过小，换刀阻力增加，在有切削液和细切屑的环境中还可能出现卡滞。模型中圆筒长度与内径之间形成较长的支撑比例，有利于提高悬臂刀具的刚性，尤其适合短钻头、中心钻、小直径铰刀等载荷不大的工序。

　　设计思路上，该零件没有采用复杂开槽弹性套结构，而是以实体套筒加侧锁紧孔的方式完成夹持。这样做的优势在于几何关系直观，加工时可通过车削完成外圆、内孔和端面，再通过铣削或钻削完成侧向孔位，热处理与磨削需求也相对有限。对于设备维护部门来说，这类衬套属于易更换工装附件，磨损后可快速复制；对于三维建模人员来说，建模重点不在复杂曲面，而在同轴度、台阶厚度、侧孔位置和装配干涉的表达。

　　安装边界需要结合刀座孔深、锁紧螺钉中心线和刀具柄长共同校核。衬套装入后，前端台阶应与刀座端面形成明确接触；侧孔必须与锁紧螺钉轴线交汇，且压紧点应落在刀具柄部有效区域内，不能压到刀柄退刀槽、扁位边缘或刀具切削部分。刀具插入衬套后，柄部应尽量穿过侧孔压紧区并向后延伸，使锁紧力作用在实心柄段上。若刀具悬伸过长，即便衬套本身尺寸正确，也会因力臂过大产生振动，因此在实际布置时要同时控制刀具露出长度。

　　在车削加工场景中，该衬套可服务于钻孔、铰孔、内孔轻镗、中心孔加工以及固定小型圆柱柄工具。它不适合承受重载铣削或大余量断续切削，但其结构紧凑、装夹直接，特别适配小型CNC车床刀位有限的特点。三维结构中保留外圆阶梯、筒体壁厚和侧向开孔的关系，能够用于虚拟装配、干涉检查、工装图纸绘制以及维修件复刻，也能帮助工艺人员在机床调试前判断刀具装入方向、锁紧空间和换刀手是否存在碰撞。
