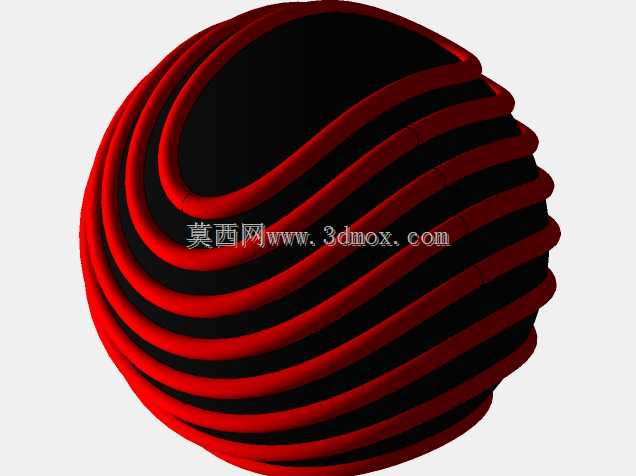

该造型以完整球形轮廓为基础,在球面上布置连续起伏的环绕式肋条,肋条沿空间螺旋轨迹逐层铺展,形成黑红相间的视觉层次。结构处理时先确定球体基准曲面,再在球面上投影生成空间引导线,引导线并非平面圆弧,而是随球面曲率连续变化的三维曲线,截面沿引导线扫掠过程中保持与球面法向的约束关系,避免肋条根部出现突兀折角或厚薄突变。相邻肋条之间保留均匀的球面裸露区域,肋条宽度与凸起高度经过协调,既保证条纹节奏清晰,又不让整体轮廓脱离球形包络。
从外形边界看,整个作品被约束在一个球形空间内,最外侧轮廓仍保持连续球面趋势,肋条凸起量相对球径较小,不会形成尖锐外伸结构。这种处理方式对需要紧凑旋转外形的装置较有参考价值,例如球形检测探头、姿态传感单元外壳、教学演示件或概念产品外观件,都可以借鉴这种在有限包络面上增加纹理与加强结构的方法。若用于外壳类场景,肋条并不只是装饰:连续环绕的凸起能够提高薄壁球壳的局部刚度,减少按压或碰撞时的凹陷;条纹之间的凹槽也可改变表面气流或接触摩擦特性,在手持演示、滚动导向、表面防滑等场景中具有实际意义。
建模思路的重点在于分割线与扫掠路径的配合。球面本身属于双向曲率曲面,直接在表面绘制等距条纹容易出现投影变形,因此需要先建立控制螺旋圈数、起始角度和终止角度的基准曲线,再通过曲面分割得到稳定的边界。肋条截面采用圆润过渡形式,根部与球面相切或近似相切,顶部保留小圆弧,避免应力集中在条纹两侧。对于需要量产的结构,这种圆角连续关系也有利于模具脱模和表面处理;若采用增材制造,则应控制肋条悬垂角度,使螺旋条纹在分层堆积时具有自支撑能力。
安装边界方面,该造型没有外露法兰、支耳或轴孔,适合作为外部包覆形态嵌入更大的组件中。实际工程化时,可在球体内部预留传感器安装腔、电池仓或走线通道,外部螺旋肋条则承担防护、防滑和造型识别功能。若需要与支架连接,可在球极位置增加隐藏式连接座,连接座不应破坏外侧条纹连续性,而应从内部球面延伸出加强环,使外部载荷通过球壳均匀传递。条纹的圈数、螺距和截面尺寸可根据球径调整:圈数增加会使纹理更细密,但曲面分割和扫掠计算量增大;肋条过高则会削弱球形轮廓,并可能在装配时与相邻零件发生干涉。
在结构验证阶段,应重点检查三类问题:一是扫掠体与基准球面的布尔结合是否完整,肋条根部不能存在开放缝隙;二是相邻螺旋肋条在球面两极附近是否出现过度拥挤,必要时可让条纹在极区逐渐收窄;三是整体外轮廓是否仍满足预设球径包络,特别是肋条顶部最高点应纳入尺寸校核。对于传感设备外壳,还需结合密封要求评估沟槽深度,避免连续凹槽形成积液路径;对于展示类模型,则可利用高低起伏的条纹增强光影效果,使球形表面在旋转时产生明显流动感。
该作品的价值不在于复杂装配,而在于提供了一种球形表面结构化设计方法:把分割线、空间路径、扫掠截面和基础曲面统一起来,在不改变主体包络的前提下,让外观纹理、加强筋和防滑结构合为一体。设计人员可将这一思路迁移到探头外罩、机器人关节球、便携式检测装置、教学教具以及概念机械外观中,通过调整螺旋方向、肋条数量和截面形状,获得不同刚度、触感与视觉效果的球形构件。
