霍尼韦尔VT15T16微动开关结构造型

　　微动开关在设备结构里常被当作位置反馈、门盖闭合检测、限位保护和执行机构到位确认的小元件使用。它本身尺寸不大，却往往直接关系到设备联锁逻辑是否可靠，因此在三维布局阶段不能只把它当作一个简单方块处理，而要把触发行程、接线端子、安装孔位、压杆方向和周边避让空间一起纳入设计。VT15T16这类带长压杆的微动开关，常见于小型自动化设备、家电门盖、检测夹具、3D打印机、泵阀控制盒以及需要轻力触发的机构中。压杆伸出后，可以把外部摆块、门扣、滑块或凸轮的位移转化为内部触点动作，使设备在机械运动到达设定位置时给出通断信号。

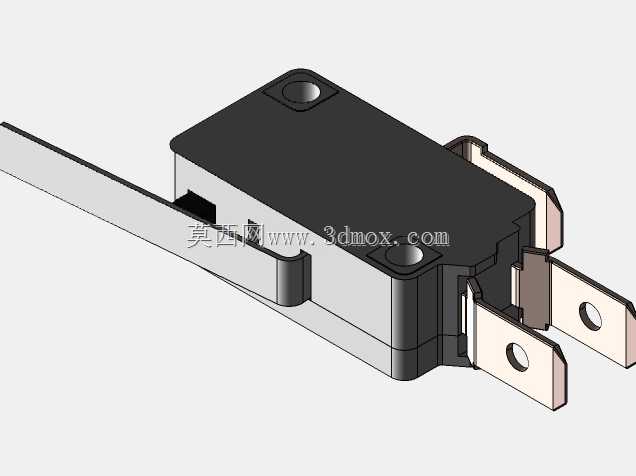

　　从结构外观上看，该开关主体为矩形塑壳，壳体正面带有品牌标识和触点编号区域，侧面预留两个圆形安装孔，用于螺钉固定。底部伸出两片铜质快接端子，端子带有开孔，便于插装接线端子或螺钉压接。长压杆从壳体上部延伸出来，触发端较薄，受力后绕内部支点产生小幅摆动。建模时需要重点表现塑壳的拔模斜度、边角圆角、安装孔沉台、端子折弯形状以及压杆与壳体之间的装配间隙。若只做外观展示，可以保留壳体分模线和端子厚度；若用于机构校核，则应把压杆下压角度、触点切换位置和端子接线空间单独标注，避免后期装配时出现线缆干涉。

　　实际选型中，微动开关的安装边界比名义外形更重要。主体矩形区域需要贴装在支架平面上，两个安装孔决定了固定姿态；底部端子向下伸出，接线后还会占用额外高度，不能紧贴底板或线槽布置。长压杆方向应与被检测件运动方向匹配，侧向受力会造成压杆偏磨，严重时会导致触发力不稳定。比较合理的做法是让外部触发件沿压杆法线方向逐步压下，并在全行程终点保留少量余量，避免硬顶到壳体。对于门盖类场景，压杆可配合斜面或圆弧压块实现柔和闭合；对于滑台限位场景，则应设置可调螺钉或挡片，方便现场微调触发点。

　　该类开关的功能核心是小行程、快动触点和明确的通断反馈。外部压杆只需要移动很短距离，内部机构就会完成触点切换，因此适合空间紧凑但要求信号干脆的位置。壳体上的公共端、常开端和常闭端逻辑，在设备联锁中可分别用于信号采集、报警回路或电源切断。三维设计时，端子周围应留出手指或工具操作空间，接插件插拔方向不要与其他零件冲突；安装螺钉下方也要保证支撑面平整，防止塑壳受扭变形。若开关靠近运动部件，还需考虑误触风险，可通过支架折弯、护罩或限位挡边把触发区域限定在设计范围内。

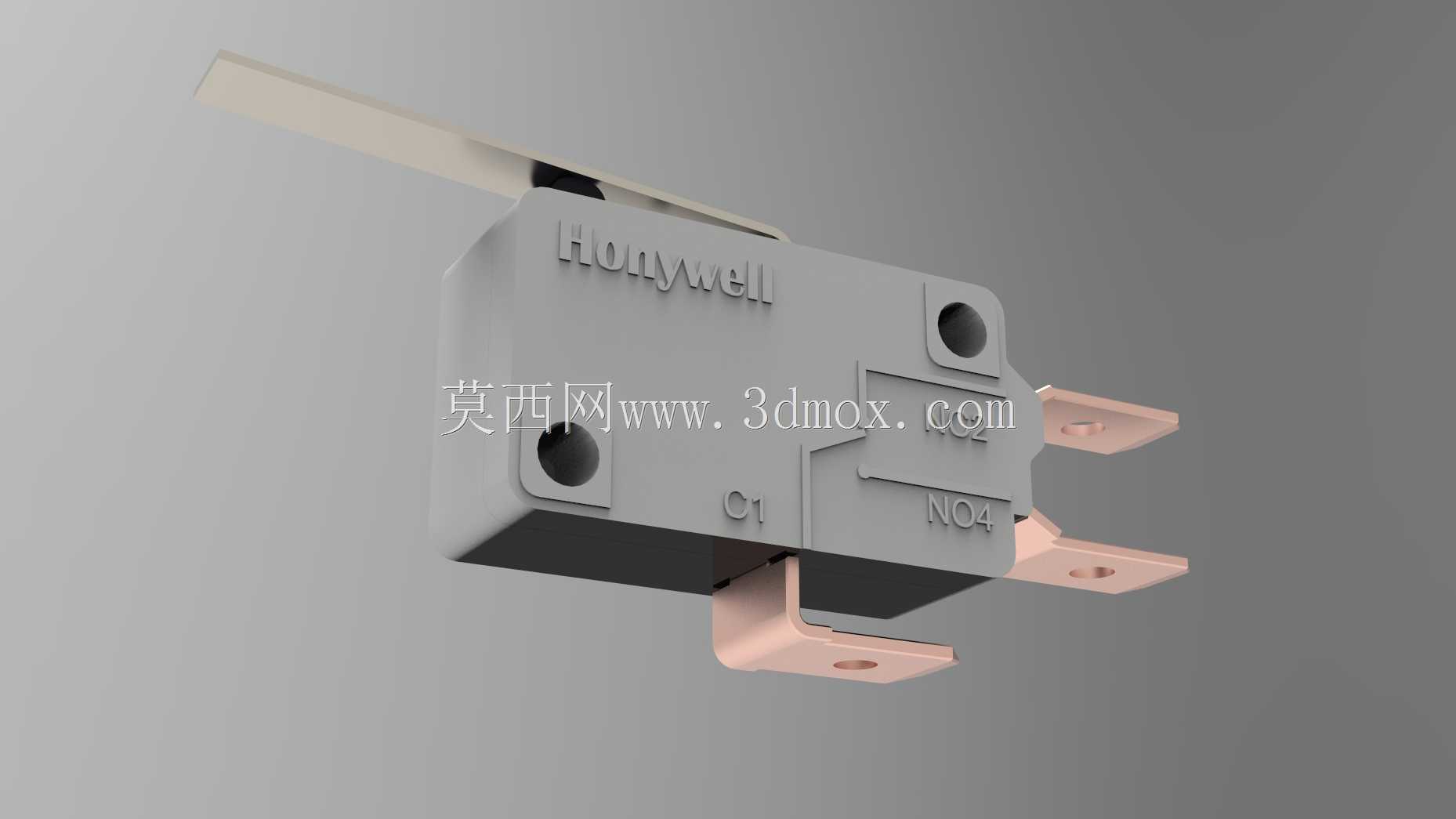

　　从建模思路看，先建立主体塑壳的基础块，再按安装孔、端子槽、压杆槽和表面字符区域逐步切分，能够较好还原零件层次。铜端子不宜做成简单薄片，应体现折弯段、连接孔和与壳体的插入关系；压杆则要表现细长悬臂特征，并在根部保留转动间隙。渲染时可采用灰色哑光塑料壳体与玫瑰金铜端子形成材质对比，使结构关系更清晰。对于设备设计者而言，这类模型的价值不只在展示，更在于提前确认开关如何固定、怎样被触发、线缆如何走向，以及维护时是否能够方便更换。

　　在工程应用里，微动开关虽然属于低层级元件，但它往往安装在机构动作最频繁的位置。压杆表面磨损、端子受力拉脱、安装孔开裂、触发点漂移等问题，多数都与三维布局阶段预留不足有关。因此，围绕VT15T16这类开关进行结构设计时，应把壳体固定面、压杆有效长度、端子下方接线高度、螺钉拆装空间和外部触发件轨迹作为一个完整安装包络来考虑。这样模型进入总装后，不仅外观完整，也能直接服务于干涉检查、支架设计和电气接线规划。
