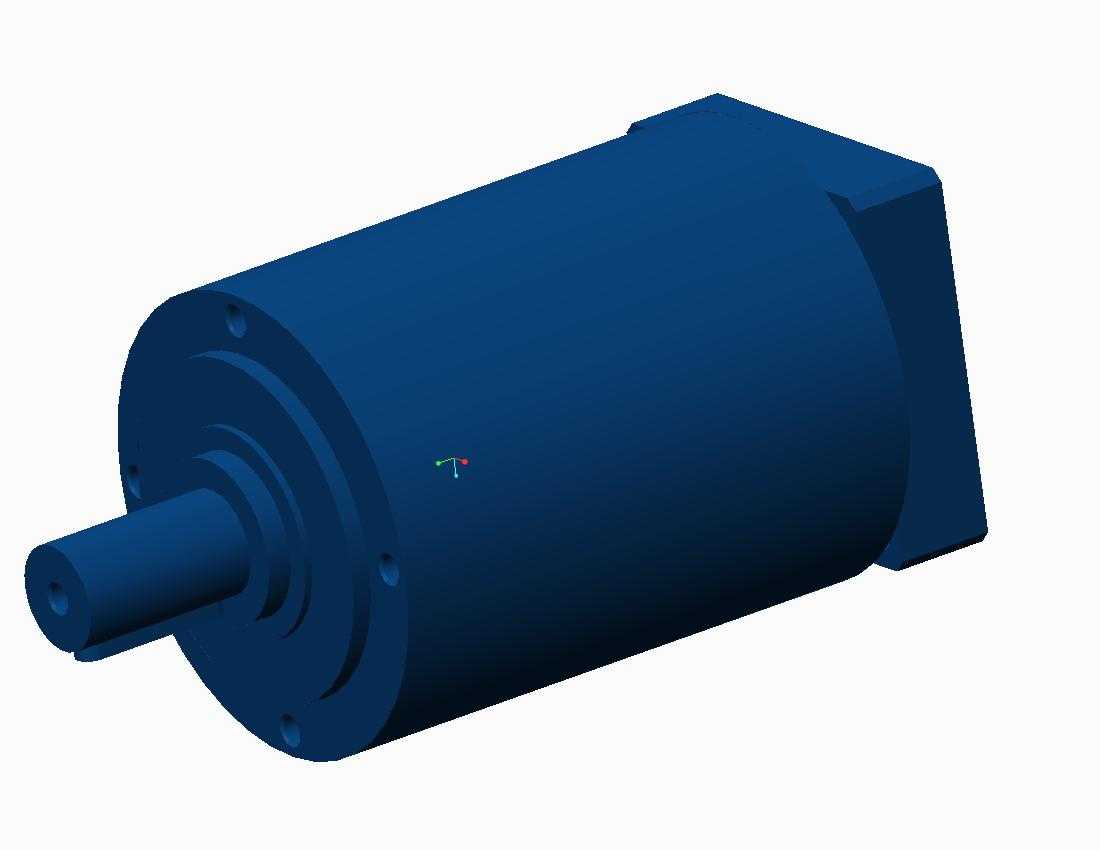

在自动化产线传动配套、精密伺服驱动系统、中小型工业设备动力匹配场景中,行星变速结构是兼顾传动扭矩密度与传动精度的核心部件,这套三维数模完整还原了行星变速单元的全部装配关系,从输入轴的轴伸定位、行星轮系的啮合间隙预留,到输出端的法兰安装基准,每一处结构都对应实际加工装配的工艺要求。做结构选型的时候,最先要确认的就是安装边界尺寸,这套模型的输入轴采用标准圆柱轴伸设计,轴径公差带按h7级配合预留,键槽位置与轴端挡圈槽的尺寸完全符合通用传动件的安装规范,不需要额外做轴伸的改型就能适配多数标准伺服电机、步进电机的输出端连接;输出端采用方形安装法兰,法兰上的安装孔位按圆周均布设计,止口定位尺寸与常规负载端的安装基准匹配,不管是连接丝杠模组、
回转工作台还是输送辊筒,都能直接通过止口完成同轴度定位,减少现场安装的找正工作量。从功能特性上看,这套行星变速结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动方案,传动过程中多颗行星轮同时分担载荷,相比平行轴齿轮传动,相同体积下能传递的扭矩提升40%以上,同时传动回差可以控制在极小范围内,适合需要正反转频繁切换、定位精度要求高的传动场景,比如电子制造设备的点位驱动、包装机械的送料辊传动、医疗检测设备的精密位移驱动,都能通过这类变速结构实现电机高转速到负载端低转速大扭矩的转换,同时避免电机直驱时扭矩不足、转速过高的问题。设计思路上,模型完全遵循实际生产的装配逻辑,输入侧的轴承位预留了轴承安装的过盈量,
端盖的密封槽尺寸适配标准O型圈,能满足常规工业环境下的防尘防油要求;行星轮的销轴与行星架的配合采用过渡配合设计,销轴两端的挡圈槽位置精准,装配时不需要额外修配就能完成行星轮组件的固定;内齿圈与外壳的连接采用过盈加定位销的组合方式,既保证传动过程中内齿圈不会发生周向转动,也能抵消部分传动过程中的振动冲击。很多工程师在做设备初期选型的时候,往往只关注减速比、额定扭矩这些纸面参数,忽略了实际安装的干涉问题,这套三维数模把所有外部轮廓的凸台、倒角、安装孔的深度都做了1:1还原,导入设备总装的时候可以直接做干涉检查,比如输入侧电机安装时的接线盒空间预留、输出侧负载连接时的螺栓扳手空间,都能在数模里提前验证,
避免实际加工装配时出现结构干涉需要返工的问题。另外,模型的外壳采用一体化铸造结构的设计思路,外壳的散热筋布局合理,长时间满负载运行时能通过外壳表面把齿轮啮合产生的热量及时散出,避免内部润滑脂温度过高失效;内部的润滑腔容积经过合理计算,既保证齿轮啮合面有足够的润滑脂覆盖,也不会因为注脂过多导致运转时内部压力过高出现渗油问题。在做同类型产品的改型设计时,这套数模也可以作为基础模板,比如调整行星轮的齿数就能获得不同的传动比,修改法兰的安装孔位就能适配不同的安装场景,调整轴伸的长度就能匹配不同的连接需求,不需要从零开始搭建轮系的啮合关系,能大幅缩短结构设计的周期。需要注意的是,这类行星变速结构在实际应用中,输入转速不能超过结构允许的最高线速度,否则行星轮的离心力过大会加剧销轴的磨损,数模里的行星轮销轴直径、行星轮的壁厚都是按常规工业场景的额定转速设计的,如果要应用在超高转速的场景,还需要对行星轮做动平衡校核,对销轴的强度做额外验算。从装配工艺的角度看,数模里的所有零件都具备可加工性,没有出现无法脱模的铸造结构、没有刀具无法加工的内死角,外壳的铸造拔模斜度、机加工面的退刀槽都做了合理预留,拿到数模后可以直接拆分零件图出加工图纸,不需要再做工艺性的修正。
- 上一篇:法兰式星形减速传动箱体结构
- 下一篇:集成式齿轮传动马达减速动力单元
- 全部评论(0)
- 模板大小: 708.23 KB
- 售价:5金币
- 下载次数: 73
- 系统要求: PTC Creo Parametric,STEP / IGES,Rendering
- 软件分类: 减速机
