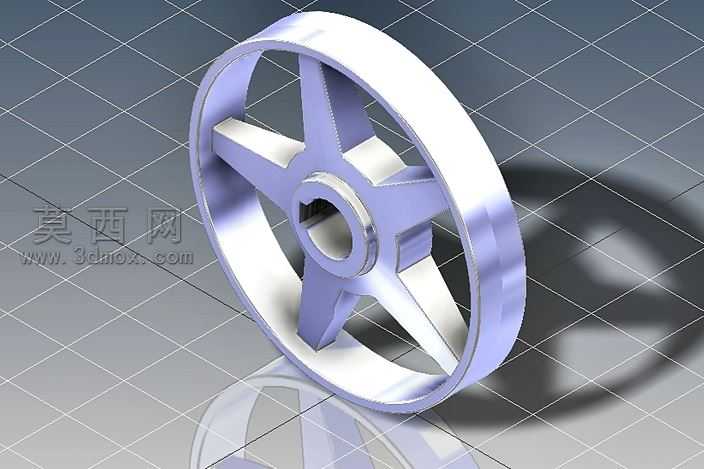

五星辐条式传动滑轮三维结构设计

本款滑轮采用三维参数化建模方式完成整体结构设计，建模过程中优先保证轮体的传动功能合理性与结构力学性能，从基础的中心轴孔特征开始搭建，逐步完成轮毂、辐条、轮缘的逐层级特征构建。中心轴孔位置做了适配传动轴的同轴度约束设计，孔壁预留了标准的配合公差区间，保证装配后运转过程中不会出现偏心晃动的问题，轮毂部分做了加厚过渡处理，在轴孔与辐条的衔接位置设置了平滑的圆角过渡，避免应力集中导致的轮体开裂问题，提升长期传动工况下的结构耐用性。辐条采用均匀分布的五星式结构设计，五根辐条以轮毂中心为原点做等角度圆周阵列，每根辐条的截面采用梯形渐变设计，靠近轮毂位置厚度更大，向轮缘延伸过程中逐步收窄，在保证整体结构支撑强度的前提下，尽可能减少轮体的整体重量，降低传动过程中的转动惯量，提升功率传输的效率。轮缘部分采用标准的带传动适配槽型设计，轮缘的外圆面做了光滑过渡处理，槽型的尺寸参数匹配常规传动带的规格，保证传动带与轮体接触时贴合紧密，减少传动过程中的打滑损耗。材质设定上整体采用工程金属材质，渲染过程中赋予了哑光金属质感，还原实际机加工零件的表面纹理效果，轮体各部分的衔接棱线做了清晰的倒角处理，既符合实际机械加工的工艺要求，也避免锐边带来的装配安全隐患。整体设计围绕功率传输的核心功能展开，在结构强度、转动惯量、装配适配性之间做了平衡优化，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为五金传动配件的生产参考模型，建模过程中所有特征均保留完整的参数化建模历史，可根据实际的传动功率需求、安装尺寸要求快速调整轮体直径、辐条厚度、轴孔尺寸等参数，适配不同的使用场景。
