弹簧式安全阀工业级三维结构设计

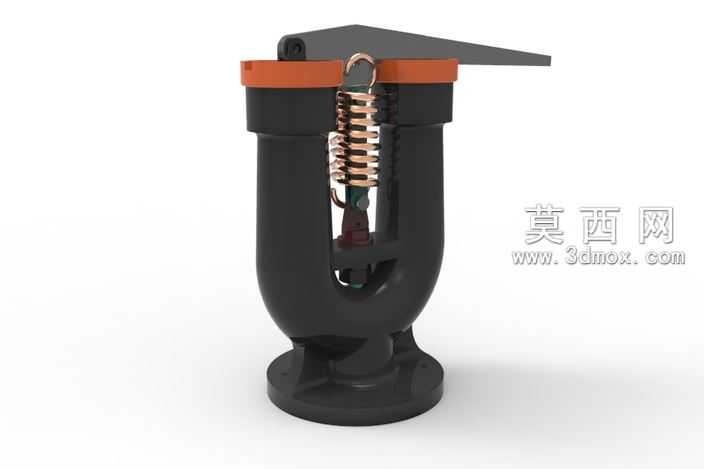

本作品为弹簧式安全阀的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成各独立零件的参数化建模，再通过同轴、面贴合、间隙配合等装配约束完成整体组装，完整还原了该类压力泄放阀件的真实结构逻辑。模型主体阀体采用铸铁材质的哑光深灰质感渲染，还原铸造阀体的粗糙磨砂表面特征，阀口密封位置设置橙色耐高温密封胶圈材质，通过高饱和度的色彩区分密封功能区域，内部调压弹簧采用黄铜色金属材质渲染，还原弹簧件的金属光泽与螺旋缠绕结构特征，顶部扳动手柄做哑光金属质感处理，各部件材质区分清晰，可直观识别不同功能组件。结构设计上完整还原了弹簧式安全阀的核心工作结构：包含底部法兰连接基座、U型流道阀体、内置弹簧调压组件、阀瓣密封结构、顶部手动扳动泄压机构，各活动部件预留了合理的运动间隙，可直观演示超压时弹簧被压缩、阀瓣抬升泄放介质，压力回落时弹簧复位密封的完整工作过程。建模过程中对阀体的铸造圆角、弹簧的节距参数、密封面的配合公差都做了精准还原，既保证了外观与实物的一致性，也可用于阀件结构原理演示、装配工艺教学等场景，渲染阶段采用柔和的工作室布光，避免金属部件出现过曝反光，清晰呈现各部件的轮廓与装配关系，整体模型比例协调，结构无干涉错漏，完整复现了经典弹簧式安全阀的工业设计特征。
