三单张式人工心脏瓣膜结构设计

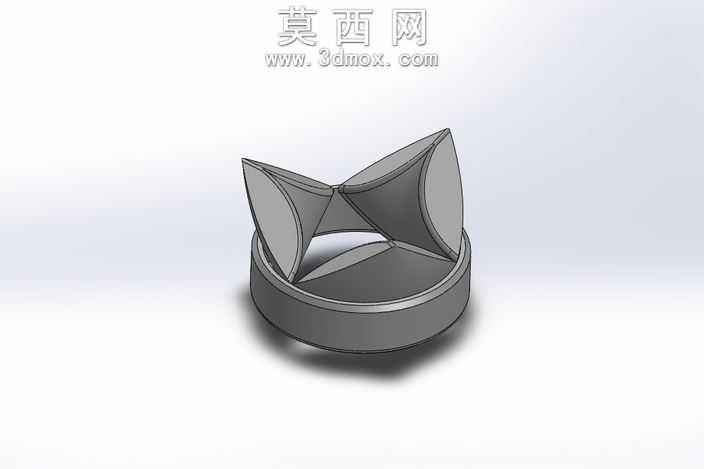

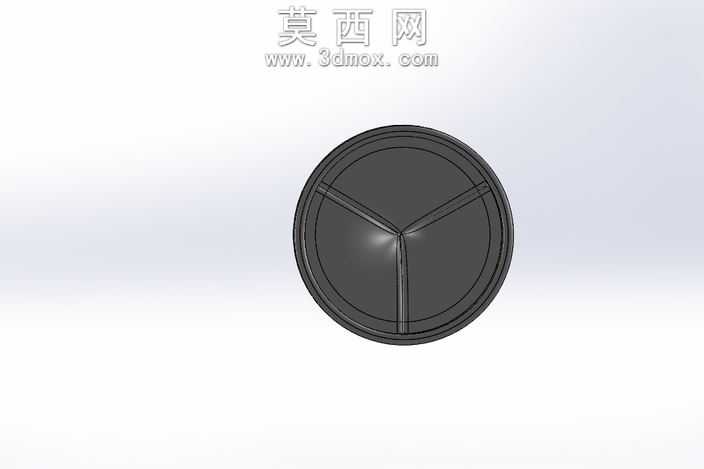

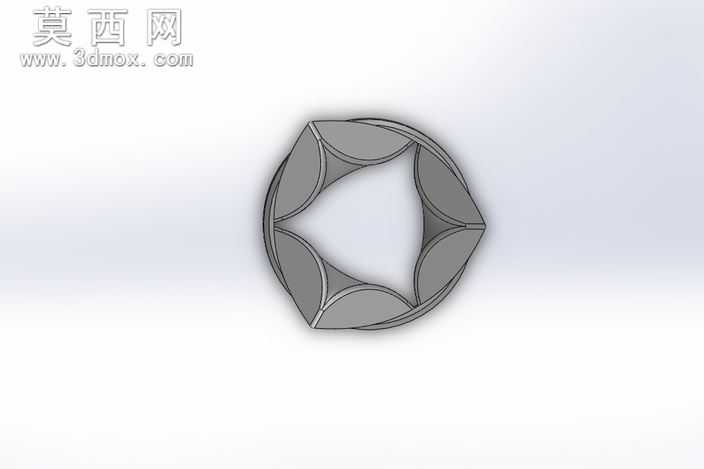

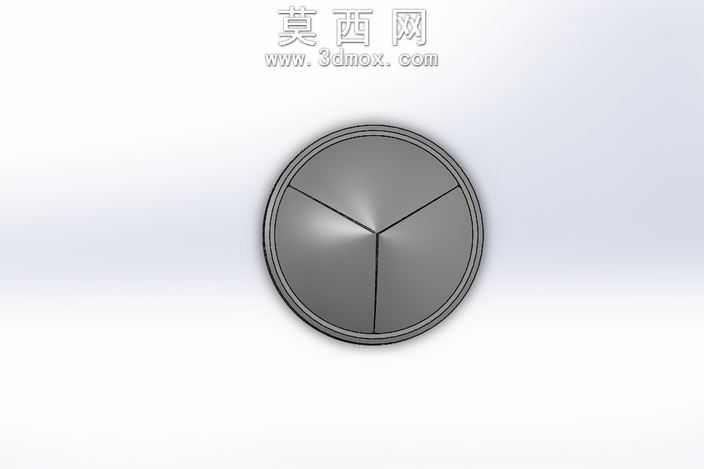

本作品为三单张结构人工心脏瓣膜的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循仿生力学与流体通断逻辑，还原了人工心脏瓣膜的核心功能结构。模型整体分为环形基座与三片对称分布的瓣叶两大部分，环形基座作为整个瓣膜的支撑载体，建模时采用回转特征生成主体轮廓，对基座上下边缘做了圆弧过渡处理，避免植入后对周围组织产生剐蹭，基座内壁设置了与瓣叶匹配的限位贴合面，保证瓣叶闭合时能够完全密封，无血液回流缝隙。三片瓣叶采用完全对称的空间曲面造型，每片瓣叶的曲面通过放样特征生成，曲面曲率经过反复调整，既保证瓣叶开启时能够形成足够的通流面积，减少血液流动阻力，又能在闭合时三片瓣叶精准对合，边缘完全贴合实现零泄漏。建模过程中对瓣叶与基座的连接位置做了柔性铰接的结构预留，模拟真实瓣膜瓣叶的开合转动自由度，所有装配配合关系完全按照实际运动逻辑设置，可直接导入运动仿真模块模拟心脏收缩舒张过程中瓣叶的开合动作。材质渲染阶段，环形基座赋予医用钛合金材质，调整金属粗糙度与反射参数，呈现医用植入级金属的哑光磨砂质感，瓣叶部分赋予医用高分子复合材料材质，设置半透明的次表面散射效果，模拟生物医用高分子材料的柔韧质感，渲染时采用柔和的影棚布光，清晰展现瓣叶的曲面形态与基座的结构细节，同时添加柔和的环境遮蔽效果，突出结构的空间层次感。设计思路上，摒弃了传统双叶瓣的结构形式，采用三单张对称布局，相比双叶结构拥有更接近人体原生心脏瓣膜的血流动力学特性，能够有效降低血液流经瓣膜时的湍流概率，减少血栓形成的风险，建模时特意保留了结构的可修改参数，方便后续使用者根据不同的临床需求调整基座直径、瓣叶曲率、开合角度等关键尺寸，适配不同的使用场景，模型结构完整无碎面、无多余特征，所有特征参数均可编辑，可直接用于3D打印样件制作、流体力学仿真分析或者医学教学演示使用。
