重载滚轮支撑座组件结构设计

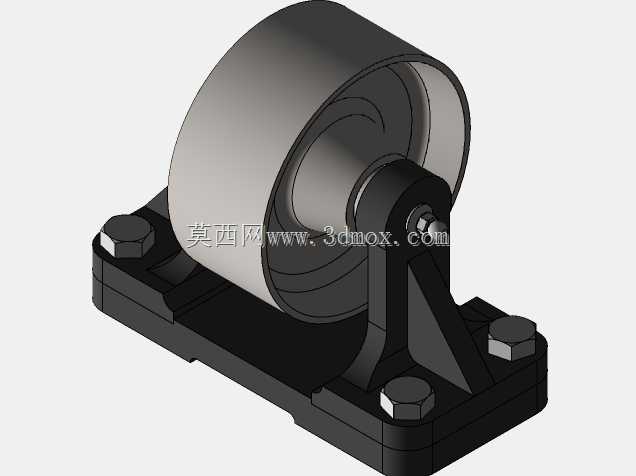

　　这套滚轮支撑组件在连续输送、物料导向、窄幅承托工位里十分常见，现场常把它布置在输送带返程段、板材侧边导向位、工装滑移限位处，用来承担径向压紧力并把滚动摩擦替代滑动摩擦。整体结构没有复杂传动链，核心逻辑是把旋转滚轮通过轴系固定在两侧立板上，立板再把载荷传递到底座，底座经螺栓与设备机架锁紧，力流从滚轮外圆接触点出发，经轮体、内部轴承、转轴、立板、底板，最终分散到安装基础，传力路径短，刚性冗余容易控制。

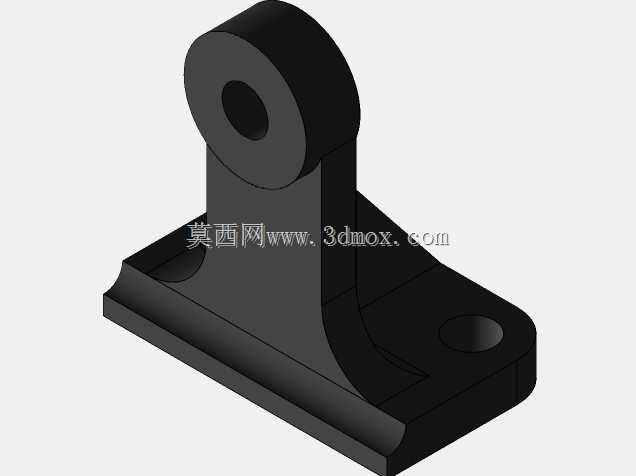

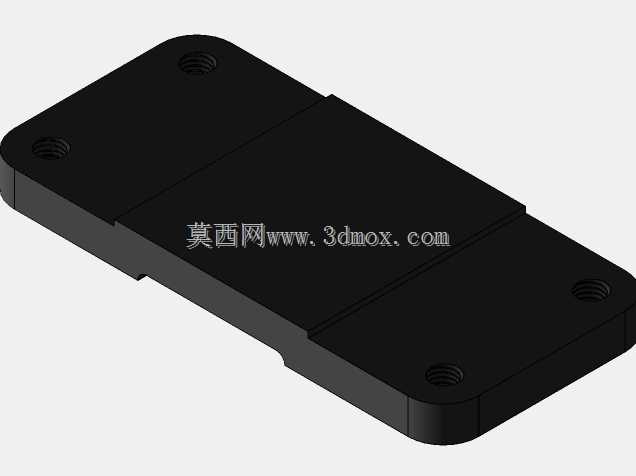

　　从外形边界看，底板为长方形安装板，四个角预留沉头或通孔位，孔位分布在底板两端，现场配钻或对接机架螺纹孔都比较方便。底板上方两侧立板并非简单直板，靠外侧加了三角形加强筋，筋板从底板上表面一直延伸到转轴轴承位下方，这一处理主要针对滚轮受偏载时立板产生的倾覆力矩；如果只靠薄板立板悬伸支撑，轴孔位置在反复冲击下容易出现张口变形，加强筋能把立板根部的弯曲应力大幅降低。底板与立板、筋板之间在模型里做成一体焊接或整体机加的形式，实际加工中焊接件需要在焊后对轴孔进行二次镗削，保证两侧孔同轴度，否则滚轮转动会出现卡滞、轴承早期点蚀。

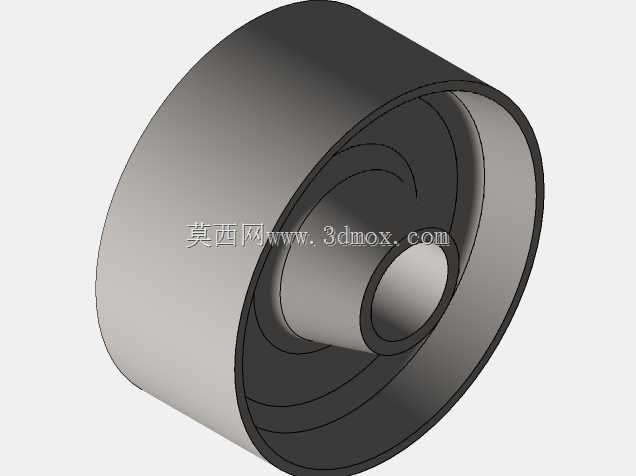

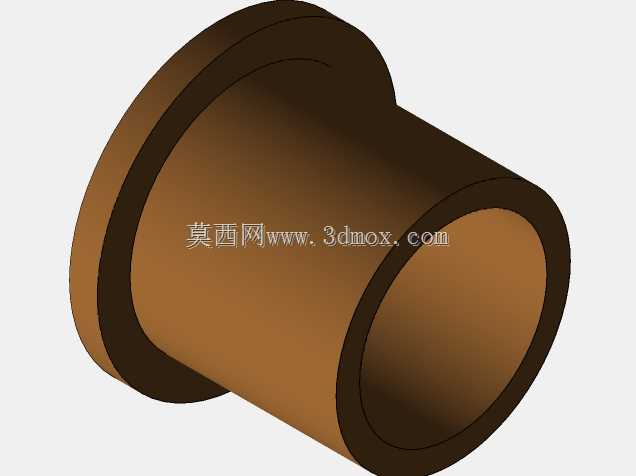

　　滚轮部分采用宽幅圆柱轮面，轮缘宽度明显大于轴径，这种宽轮设计适合接触皮带、软质板材或平面工件，单位接触压力小，不容易压伤输送面。轮体内部预留轴承安装腔，两端可装入深沟球轴承或带密封圈的滚子轴承，轴承内圈穿转轴，转轴一端可加工台阶定位、另一端用螺母锁紧，限制滚轮轴向窜动。轮体端面做了凹腔结构，既减轻转动惯量，也为轴承外圈、挡圈或端盖留出安装空间；轮缘外圆在精加工后需保证圆柱度，若用于皮带压紧，轮面中部可略带鼓形量，防止皮带运行时跑偏。

　　安装时需要关注几个边界尺寸：底板长度决定两支点跨距，也直接影响组件抗倾覆能力；底板宽度要匹配机架型材或钢梁面宽，过窄会导致螺栓边距不足；滚轮最高点到底板底面的高度决定工作面高度，选型时要和相邻托辊、导向轮保持同一基准。转轴中心高是整套组件的关键尺寸，它决定滚轮外圆与被接触工件之间的压紧量；压紧量过小起不到限位作用，过大则会把轴承径向载荷推高，增加转动阻力。底板上的安装孔建议设计成长圆孔或预留一定调节余量，方便现场调整滚轮中心位置，补偿机架焊接误差。

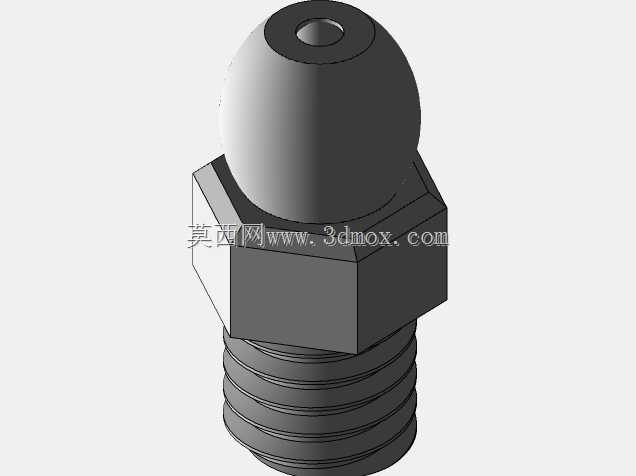

　　功能特性上，这类支架属于被动转动部件，不需要单独驱动，工件或皮带经过时依靠摩擦力带动滚轮旋转。它的优势在于结构简单、维护点少，日常检查主要集中在轴承润滑和转轴锁紧螺母防松。若工况粉尘较多，可在滚轮两端加装防尘盖或选用密封轴承；若环境有腐蚀，轮体可换用尼龙、聚氨酯包胶或不锈钢材质，底板做镀锌或喷塑处理。需要注意的是，宽滚轮在承受侧向力时并不能替代导向立辊，它主要承受径向载荷，侧向限位仍需靠轮缘挡边或额外导向轮承担。

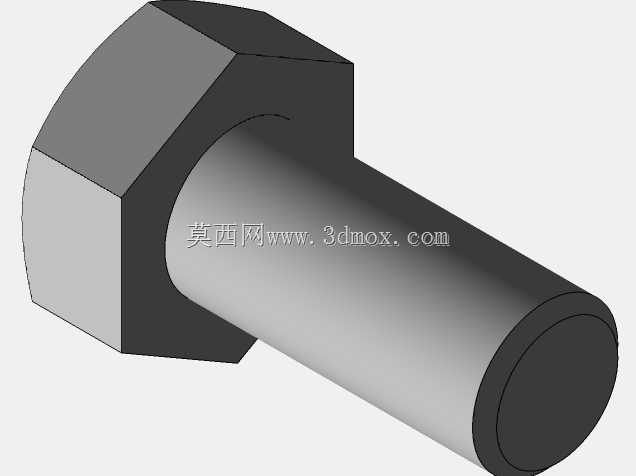

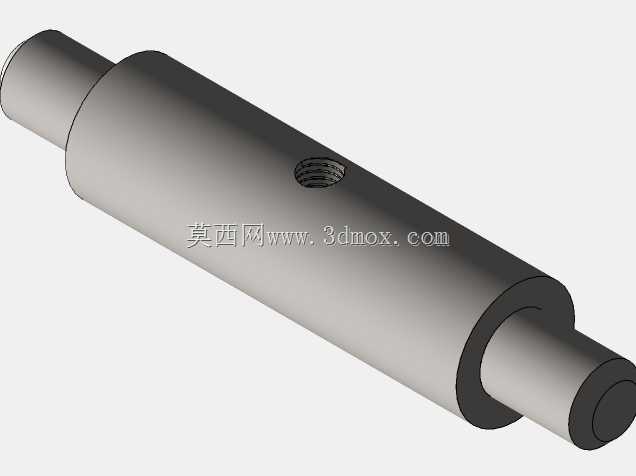

　　建模过程中，轴系配合关系要重点表达：滚轮与轴承外圈采用基轴制过渡配合，转轴与轴承内圈采用过盈或过渡配合，立板轴孔与轴承外圈或轴承座之间要设置定位台阶。紧固件方面，底板四角采用外六角螺栓配合垫圈，模型中螺栓头沉入或贴合底板台阶面，避免装配后与下方机架干涉；转轴端部螺母处应预留开口销或防松垫片空间。装配体里还需检查滚轮转动包络，轮体两侧与立板之间保留微小间隙，防止热膨胀或加工偏差导致摩擦；同时滚轮最低点不能与底板上表面发生运动干涉。

　　在实际选型改造中，工程师常根据线速度、接触载荷、工件材质来确定轮径和轮宽：载荷大则加大轮径并选宽系列轴承，转速高则控制轮体不平衡量，接触软材料则优先包胶轮面。底座孔距、立板厚度、筋板高度这些参数都可以在该结构基础上参数化调整，形成不同承载等级的系列化支撑滚轮组件。
