螺旋锥齿轮花键传动轴结构设计

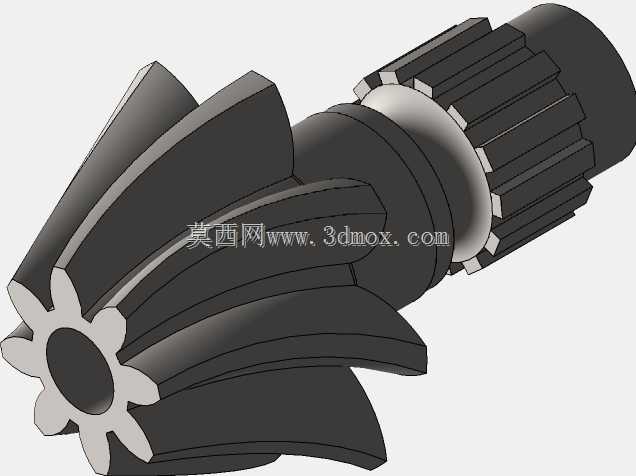

　　这套螺旋锥齿轮花键传动轴的三维结构，面向相交轴动力传递场景搭建，常见于小型差速机构、农机转向传动箱、工业减速器输入端以及轻载工程机械的转角传动单元。轴件一端直接加工出螺旋锥齿形，另一端采用渐开线花键联接结构，中间通过阶梯轴颈、定位轴肩和过渡圆角完成轴承支承、轴向限位与载荷过渡，把齿轮和输入输出轴做成一体，省去了齿轮与轴之间的键联接、压装配合和防松结构，在小尺寸传动箱里能明显减少零件数量，缩短传动链长度。

　　从实际受力路径来看，动力由花键端传入后，沿轴身传递到锥齿轮啮合区。花键段采用多齿均匀承载结构，相比单键联接，接触面积更大，齿向载荷分布更平稳，适合频繁正反转、冲击载荷较强的工况；轴肩位置对应轴承内圈安装面，建模时预留了轴承装配的轴向贴合边界，轴颈直径按轴承内孔配合段逐级变化，避免装配时刮伤配合面。锥齿轮位于轴的悬臂端，设计中需要重点控制悬臂长度，悬臂越短，啮合点处的挠度越小，齿面接触斑点越容易稳定在齿宽中部；若箱体空间迫使悬臂加长，则需要相应放大支承跨距内的轴径，或在靠近齿轮侧选用承载能力更高的圆锥滚子轴承、角接触轴承，以抵消锥齿轮啮合产生的径向力和轴向力。

　　螺旋锥齿的齿线呈弧形，轮齿从大端向小端逐渐收敛，啮合过程中齿面不是突然全线接触，而是由一端逐步滚入、另一端平稳退出。这种接触方式让重合度高于直齿锥齿轮，传动噪声更低，冲击更小，在转速较高或者要求运行平顺的装置里优势明显。建模时齿面采用螺旋角、压力角、分锥角、根锥角、面锥角相互约束的几何关系，齿顶和齿根沿节锥方向连续变化，小端齿厚收窄，大端齿厚增大；齿根处保留圆滑过渡，避免热处理和受扭时在齿根圆角位置形成应力集中。轴端中心孔结构也在模型中体现，既方便轴类零件车削、磨削时的顶尖定位，也为齿部精加工和检测提供基准。

　　安装边界方面，花键外圆、轴承轴颈和齿轮分度锥需要保持较高同轴度，三维装配时要以两轴颈公共轴线为基准校核齿轮节锥顶点位置。锥齿轮传动的核心装配要求是两配合齿轮的节锥顶点重合，轴线交角符合设计值，同时保证规定侧隙；轴向调整通常依靠轴承端盖垫片、调整螺母或隔套完成，齿轮背锥面可作为对刀和齿面接触印痕检查的参考。轴上各段长度不能只按零件本体尺寸确定，还要计入轴承宽度、挡圈厚度、箱体内壁间隙、油封位置以及花键配合件的插入深度，避免运转时发生轴向干涉。

　　结构细节上，花键齿侧与轴段交接处、齿轮轮毂与轴身过渡处都设置了圆角或退刀空间，便于滚齿、插齿、渗碳淬火和磨加工。螺旋锥齿轮在工作中会产生明显轴向分力，轴承配置方向必须与轴向力方向匹配；若用于正反转频繁的设备，还要校核反向工况下轴承另一侧的承载情况。润滑路径上，齿轮啮合区应能接到箱体内飞溅润滑油，轴颈和轴承位置需保留回油或挡油结构，防止润滑脂被稀释或润滑油外泄。

　　该模型把齿形、花键、轴肩、中心孔和过渡曲面连续构建，适合在传动箱方案阶段进行干涉检查、支承跨距评估、啮合位置确认和工程图派生。对于结构设计人员，它可以直接用于验证相交轴传动布局；对于选型人员，可据此判断齿轮悬臂、轴承位置和花键联接是否满足空间约束；对于三维建模从业者，也能参考一体式齿轮轴在齿部特征、轴系阶梯和装配基准之间的建模逻辑。
