汽车通风盘式制动总成含摩擦片结构

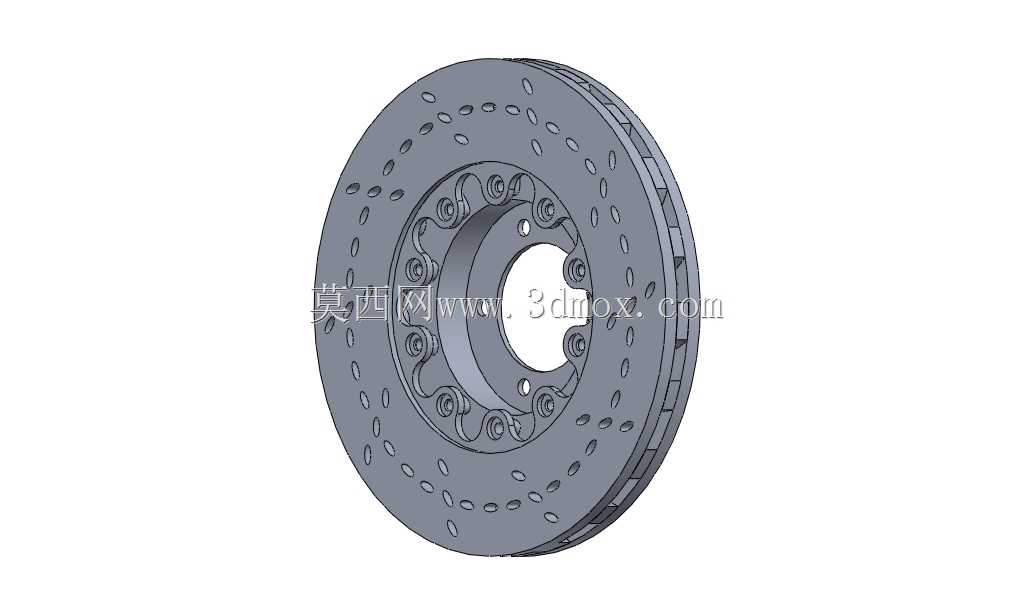

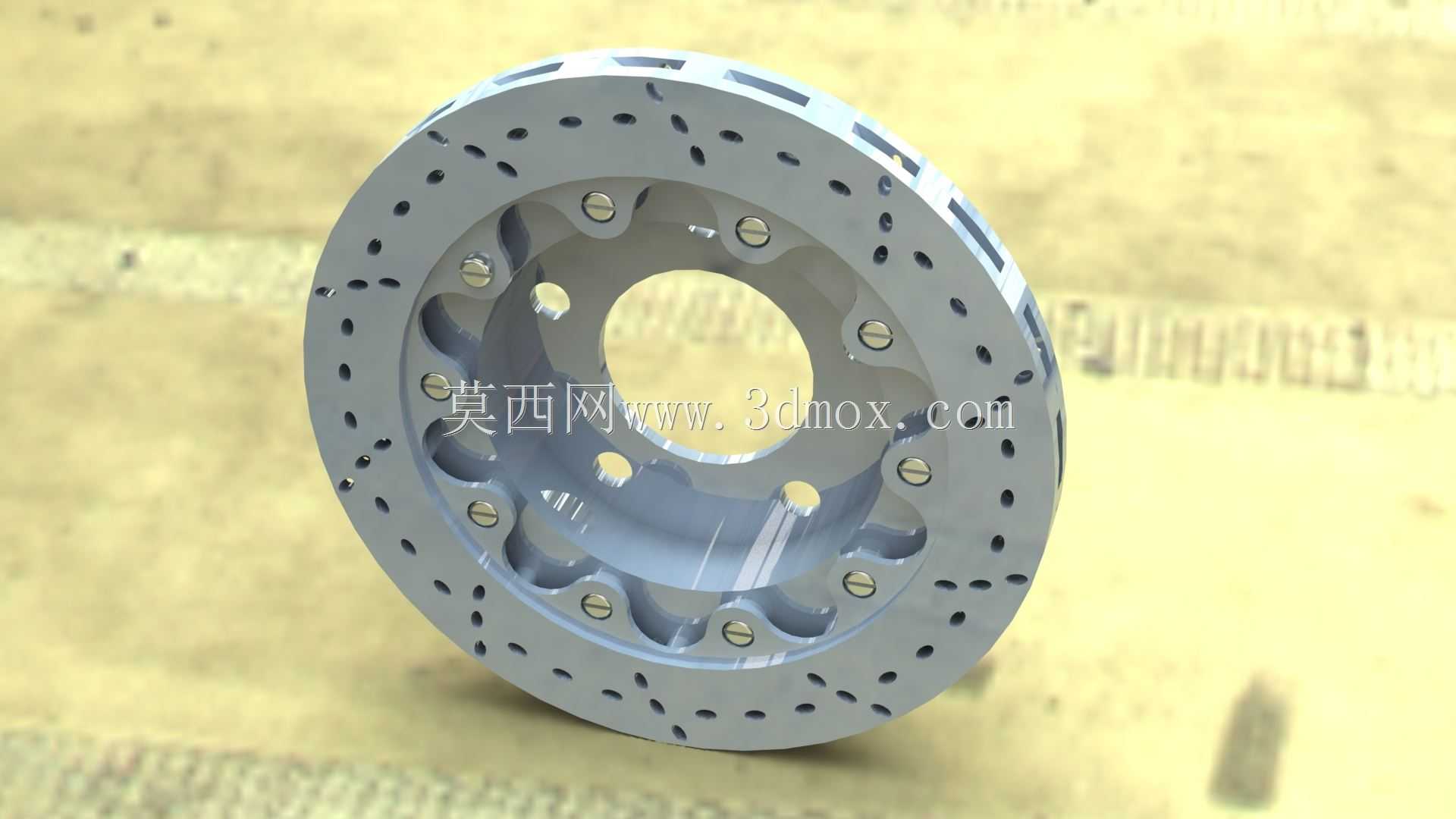

　　这套三维结构围绕乘用车盘式制动的核心摩擦副展开，把制动盘本体与两侧制动片作为一个完整装配体处理，建模时没有把盘和片孤立成两个零件，而是按照实际装车时的相对位置、间隙关系和贴合姿态完成约束，方便后续在底盘总布置中直接校核轮辋内侧空间、转向节接口以及卡钳避让边界。

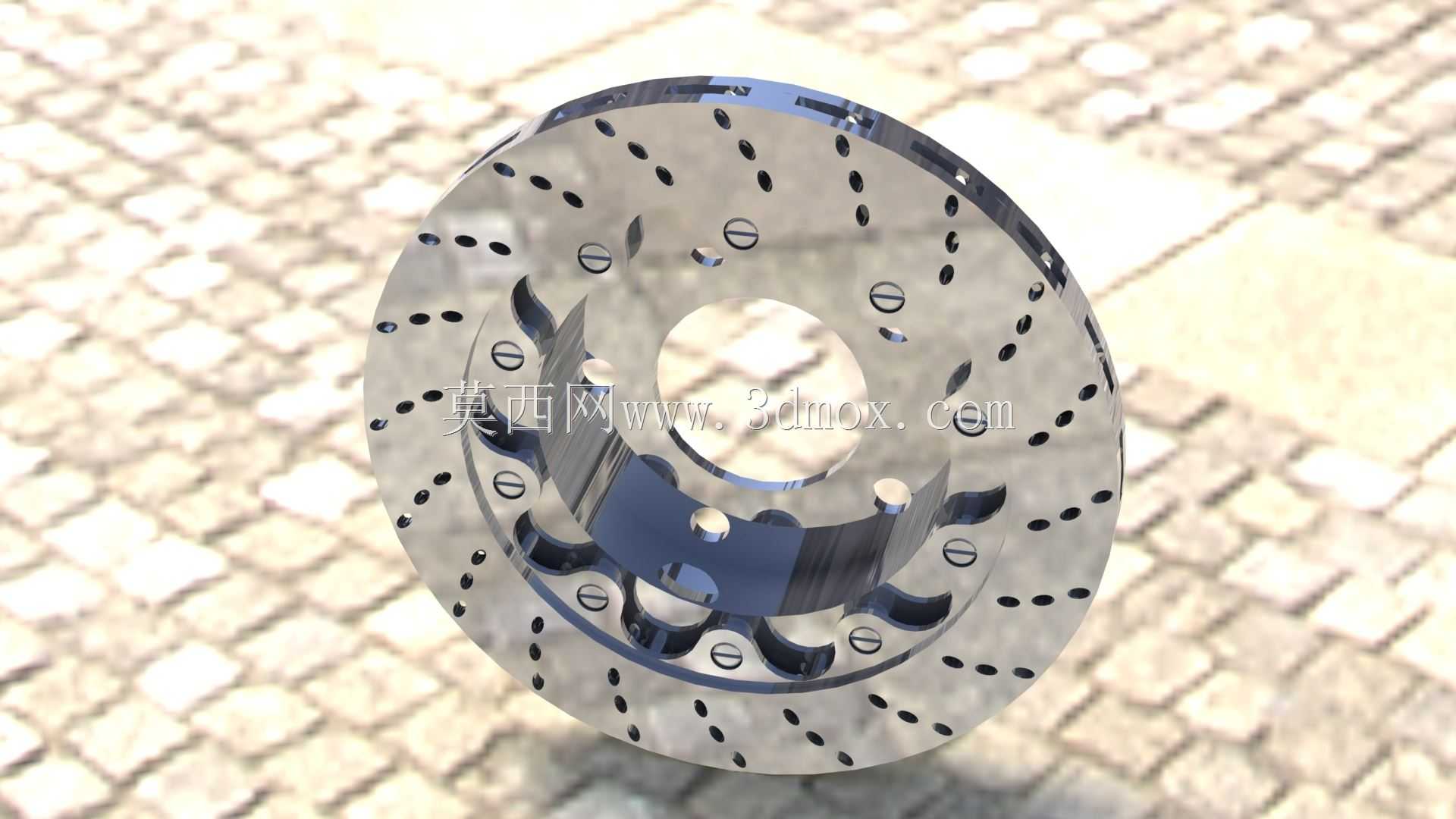

　　从使用场景看，这类结构主要服务于乘用车辆前轮或四轮盘刹系统。车辆减速时，制动片在卡钳活塞推动下从两侧夹紧旋转的制动盘，通过摩擦把动能转化为热；制动盘表面分布的大量通孔并非装饰特征，而是用于排出摩擦粉尘、引导气流穿过摩擦面，并在湿滑工况下快速破除水膜，降低水衰退带来的制动迟滞。盘体内部采用双层通风结构，两摩擦面之间布置径向散热筋，车轮转动时形成离心风道，使空气从盘帽附近进入、从外缘甩出，把摩擦产生的热量持续带走。

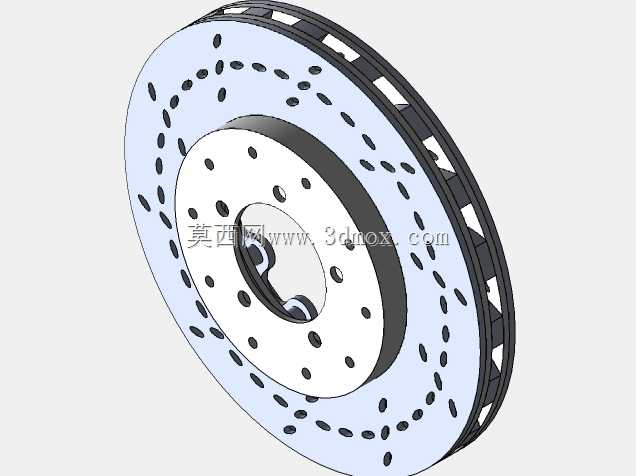

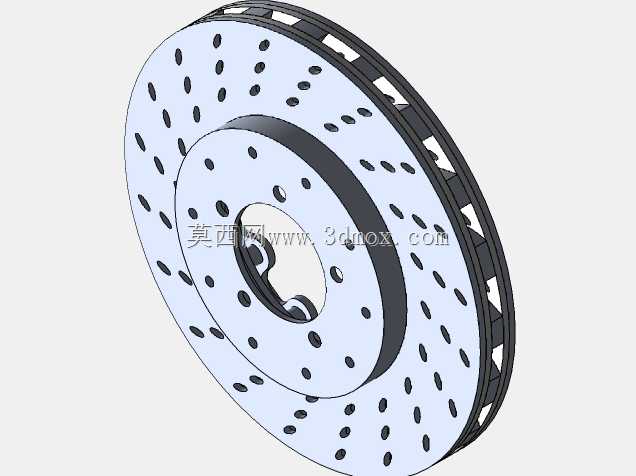

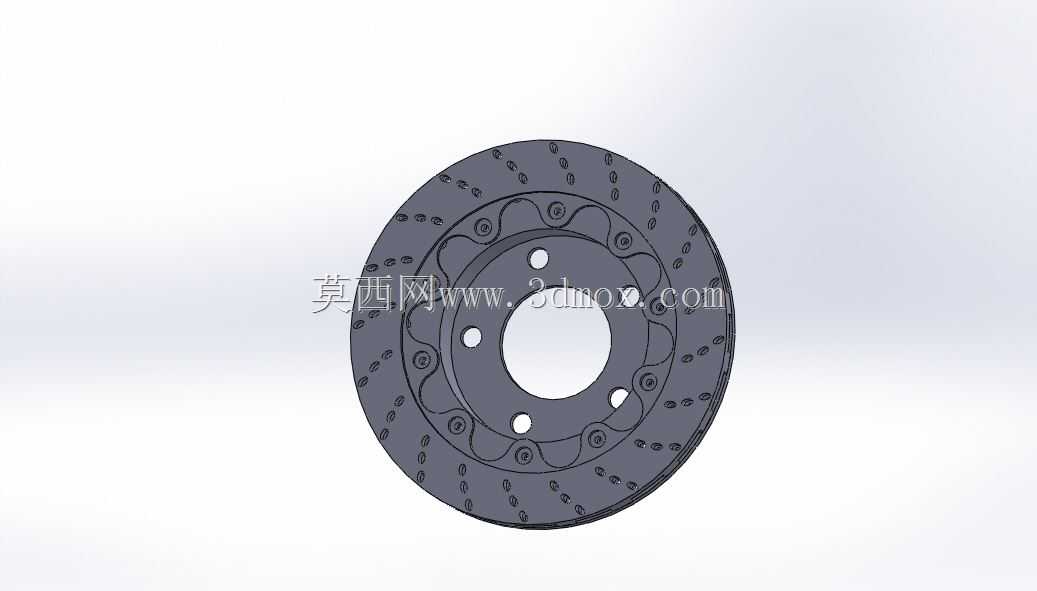

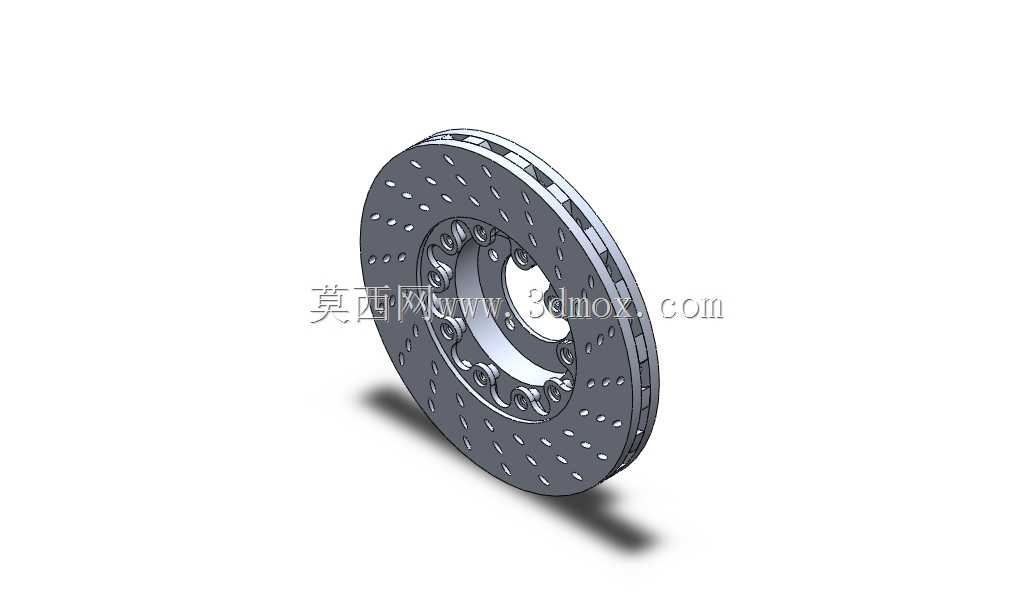

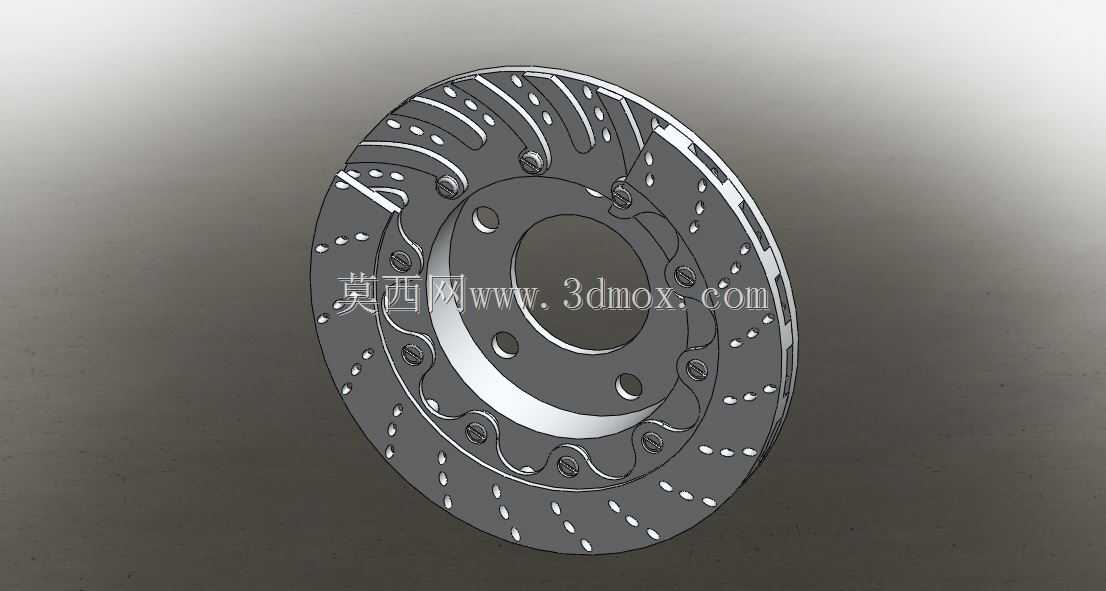

　　结构设计上，制动盘分为摩擦环、通风筋、盘帽和中心安装区几个部分。摩擦环承担与制动片的直接接触，厚度需要兼顾磨损余量和热容量；通风筋连接两侧摩擦环，既形成散热通道，也提高盘体抗热变形能力。盘帽区域向车轮安装面过渡，中心孔用于与轮毂轴头对中，周围螺栓孔位置决定装车定位。建模时应重点保证中心孔、螺栓分布圆、摩擦面外径和盘厚之间的比例关系，这些尺寸直接影响轮毂装配、轮辋避让以及制动有效半径。

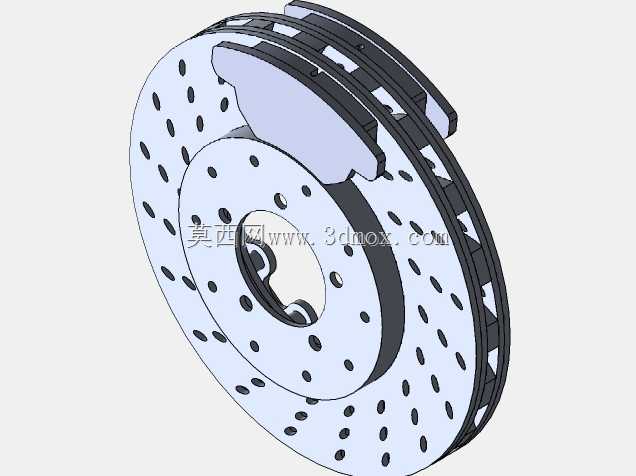

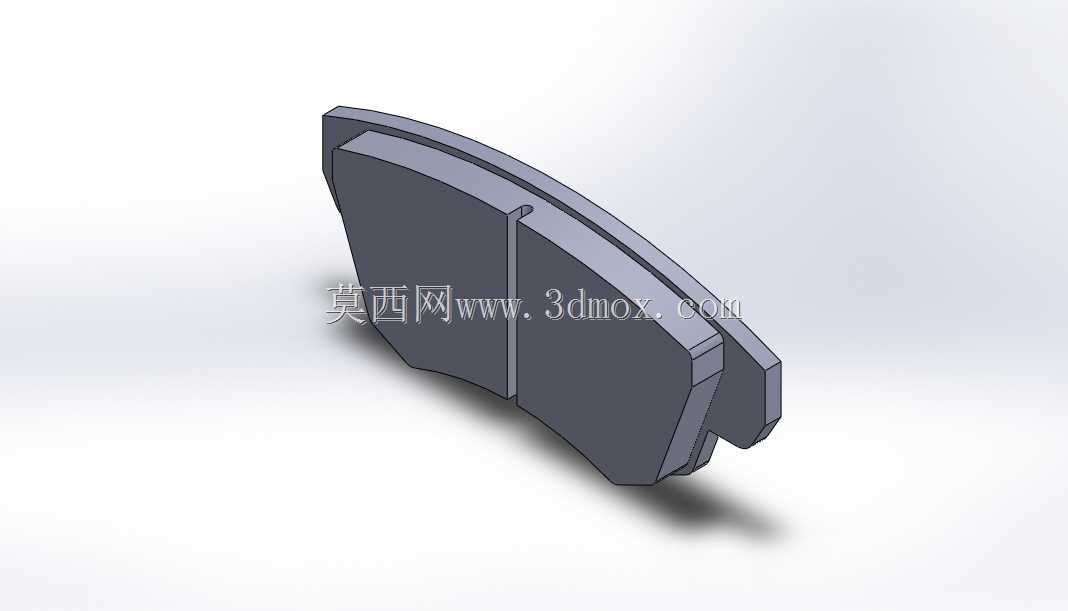

　　制动片部分包含摩擦材料块、钢背和卡钳配合边界。摩擦块外形不是简单矩形，其轮廓需要与制动盘有效摩擦带对齐，避免内缘干涉盘帽、外缘超出摩擦环。钢背用于承受卡钳推力并分散面压，边缘形状还要考虑卡钳导轨、防噪片和消声结构的安装。实际装配中，制动片与制动盘之间保留微小工作间隙，踏板施加制动后间隙消除，摩擦块逐步压向盘面；建模时若把两侧片直接贴死，后续做运动校核或热态间隙分析时就容易失真。

　　外形与安装边界方面，制动盘外径受轮辋内径限制，盘帽高度受转向节、轮毂轴承和轮辐造型共同约束；摩擦面偏距会影响车轮接地点力臂和悬架受力，不能随意更改。制动片宽度、厚度和卡钳开口尺寸相互匹配，过厚会导致卡钳行程不足，过薄则会降低磨损寿命。对于底盘设计人员，拿到这类装配模型后，通常会先把制动盘中心轴线与轮毂旋转轴线重合，再检查制动片背部与卡钳活塞、导向销的位置关系，随后在轮胎跳动和转向极限状态下确认无干涉。

　　从工程表达角度看，该模型适合用于制动系统结构教学、卡钳方案匹配、热管理分析前处理以及整车底盘布置评审。观察模型时可以清楚看到钻孔摩擦面、通风内腔、盘帽过渡和制动片夹持关系，这些特征共同决定了制动响应、散热能力、磨损均匀性和维护更换方式。
