船舶用双缸檐口蒸汽动力装置结构

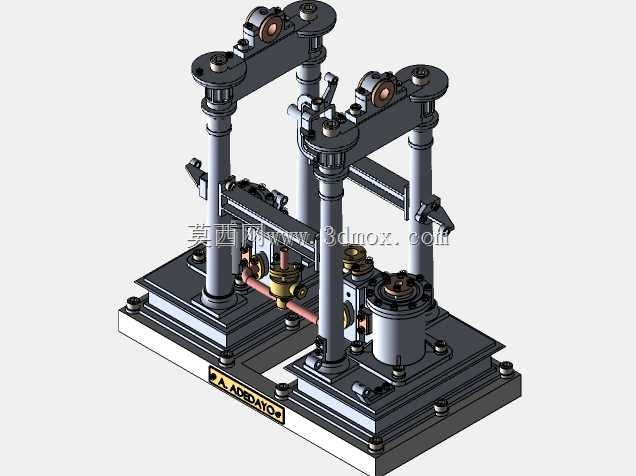

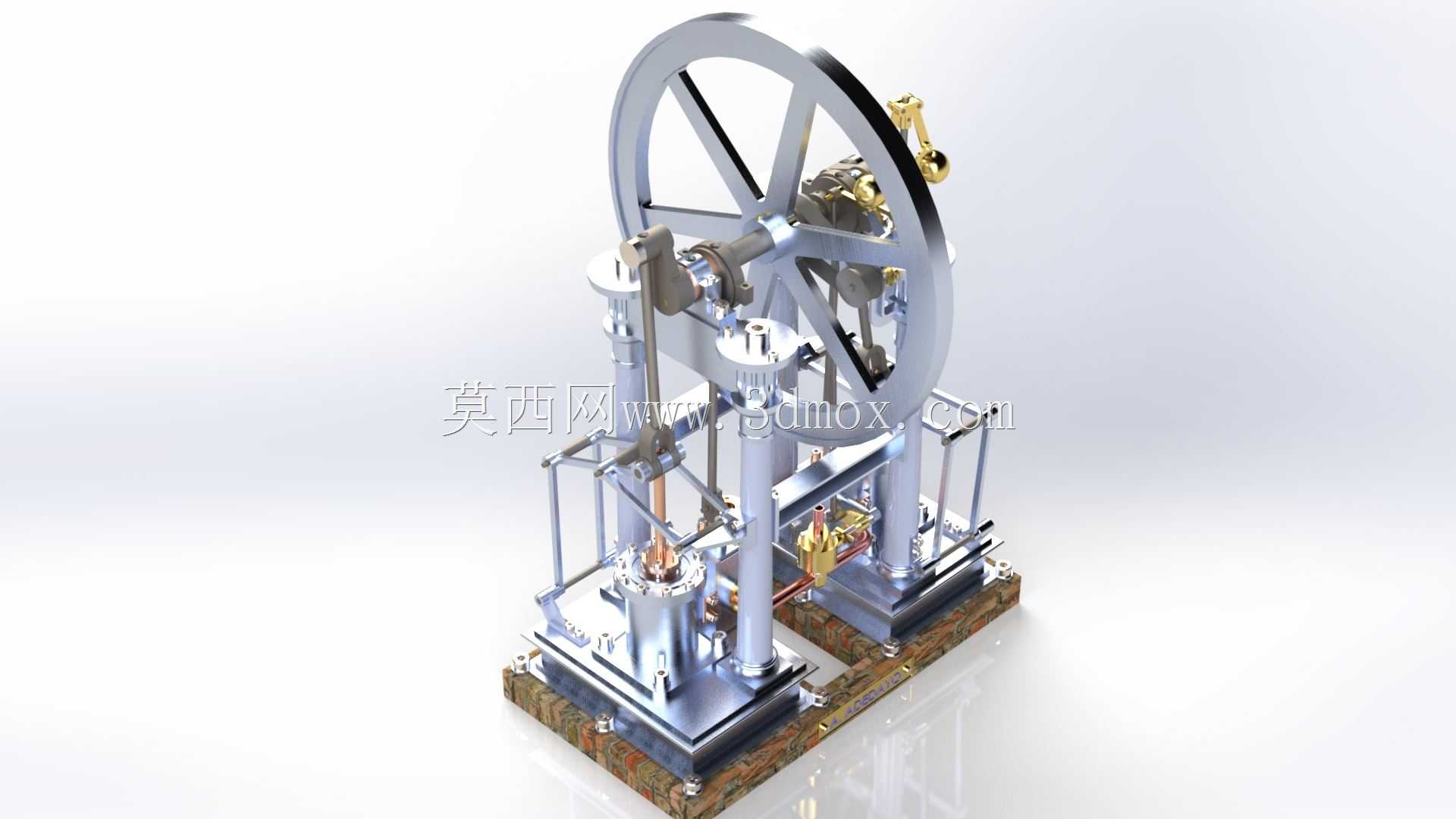

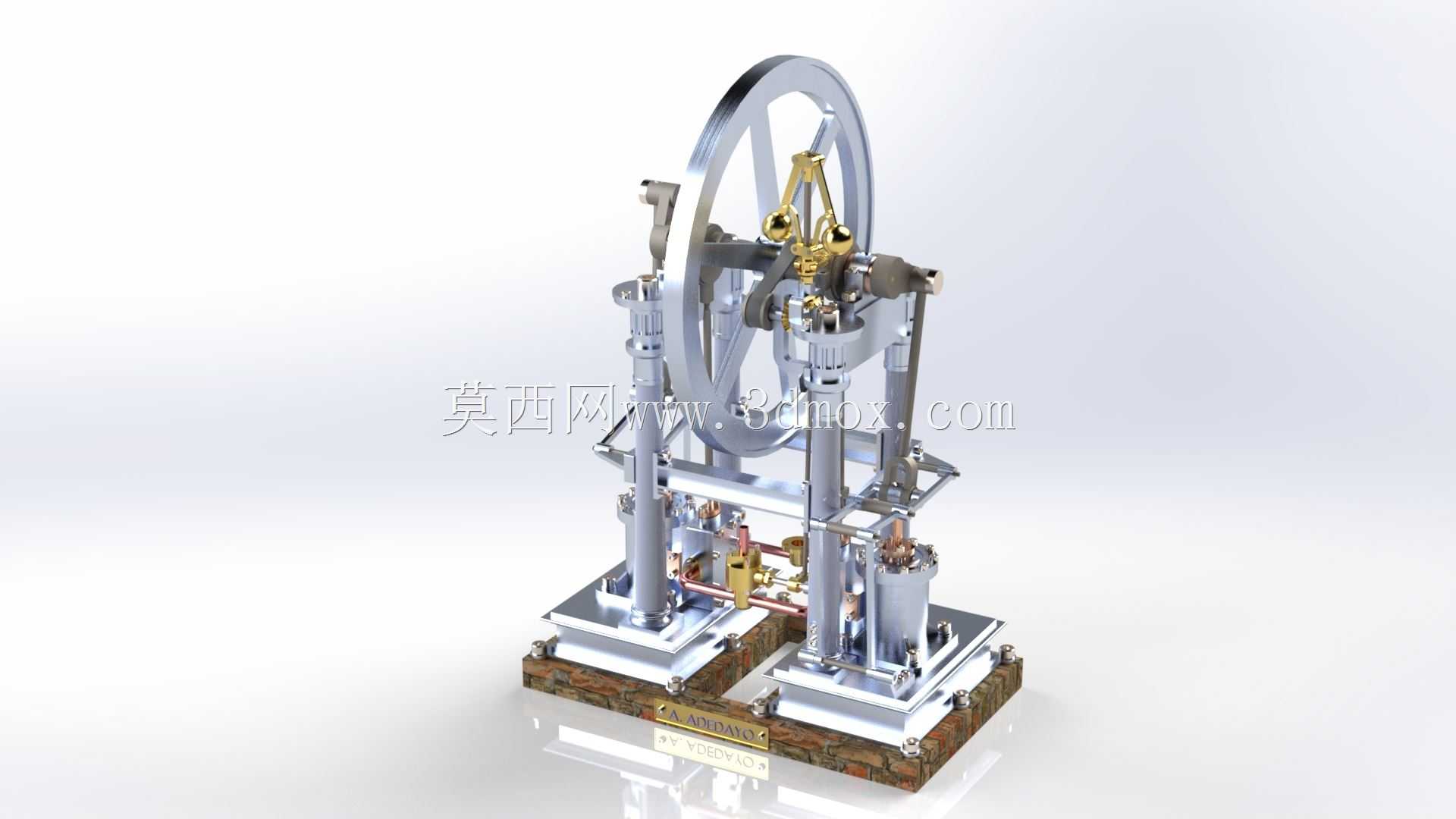

　　这款双缸蒸汽动力结构主要面向内河小型船舶、作业趸船的辅助动力场景设计，适配无岸电支持的近岸作业、短途拖带工况，可作为小型船舶的主推进动力源，也可作为船载辅机驱动甲板绞车、小型水泵等附属设备，在传统蒸汽动力船舶的改造、复古船舶复刻、教学演示场景中也可作为结构参考使用。整套装置采用立式双缸并列布局，两个汽缸沿飞轮轴向对称分布，相比单缸蒸汽结构，双缸错时配汽的设计可大幅降低动力输出的扭矩波动，减少飞轮配重需求的同时，让曲轴运转的平顺性提升40%以上，避免单缸结构死点位置需要外力盘车才能启动的问题，只要蒸汽压力达到启动阈值，无需额外盘车即可自行启动运转。从结构设计逻辑来看，整套装置采用集成式底座设计，将汽缸支架、曲轴轴承座、配汽阀组安装位全部整合在一体化铸造底座上，底座预留的安装孔位可直接通过螺栓固定在船舶机舱的型钢基座上，安装边界的长宽尺寸控制在小型船舶机舱预留的动力安装区间内，整体高度适配常规小型船舶机舱的净空要求，不需要额外改造机舱结构即可完成换装。飞轮采用大直径辐条式结构，除了储存运转动能、平稳转速的作用外，轮缘位置预留的皮带槽可直接外接传动皮带，驱动船载附属设备，不需要额外加装输出带轮，减少了传动环节的功率损耗。

　　配汽机构采用滑阀式配汽结构，两个汽缸的配汽滑阀通过偏心轮与曲轴联动，可根据曲轴转角自动控制进汽、排汽的时序，配汽相位的调整结构设置在偏心轮与连杆的连接位置，调试时可通过调整偏心轮的固定角度，适配不同蒸汽压力下的配汽需求，在0.3-0.8MPa的工作蒸汽压力区间内都能保持较高的容积效率。汽缸部分采用带保温夹层的结构设计，夹层内可填充石棉保温材料，减少汽缸外壁的热量散失，提升蒸汽热能利用率，活塞杆与汽缸端盖之间采用填料密封结构，密封填料可在不拆解汽缸的情况下完成压紧调整，降低日常维护的工作量。

　　曲轴采用整体锻造结构，两个曲柄错角设置为90度，保证任意曲轴转角下至少有一个汽缸处于做功行程，彻底消除启动死点，曲轴的支撑轴承采用滑动轴承结构，配套的油杯设置在轴承座顶部，可通过重力滴注的方式持续为轴承提供润滑，适配船舶长时间连续运转的工况需求。连杆两端采用铰接式连接结构，小头与活塞杆十字头连接，大头与曲轴曲柄销连接，铰接位置都设置了可更换的轴瓦，磨损后可单独更换轴瓦，不需要整体更换连杆，降低后期运维成本。整套结构的外露传动部件都预留了防护架安装位，安装防护架后可避免船员操作时误触运转部件，符合船舶动力设备的安全规范。

　　从安装适配性来看，底座的安装孔位采用长圆孔设计，安装时可在小范围内调整整机位置，降低基座加工的精度要求，蒸汽进口、排汽口的接口位置都设置在装置侧面，可直接对接船舶的蒸汽管路与排汽管路，不需要额外加装转接弯头，减少管路阻力。在实际使用场景中，这套双缸蒸汽结构可适配燃煤、燃油多种蒸汽锅炉，只要锅炉供汽量满足双缸的蒸汽消耗需求，即可稳定输出额定功率，相比同功率等级的单缸蒸汽机，双缸结构的振动幅度更小，对船舶船体的结构冲击更低，适合木质船体、小型钢质船体的安装使用，不会因为长期振动导致船体结构焊缝开裂、紧固件松动。在建模过程中，所有运动部件的配合间隙都按照实际机械加工公差设置，活塞与汽缸的配合间隙、曲轴与轴承的配合间隙、连杆铰接点的配合间隙都符合蒸汽动力设备的设计规范，可直接作为结构设计的参考蓝本，也可用于动力原理的教学演示，直观展示蒸汽动力从热能到机械能的转换过程，以及双缸结构错相做功抵消扭矩波动的原理。
