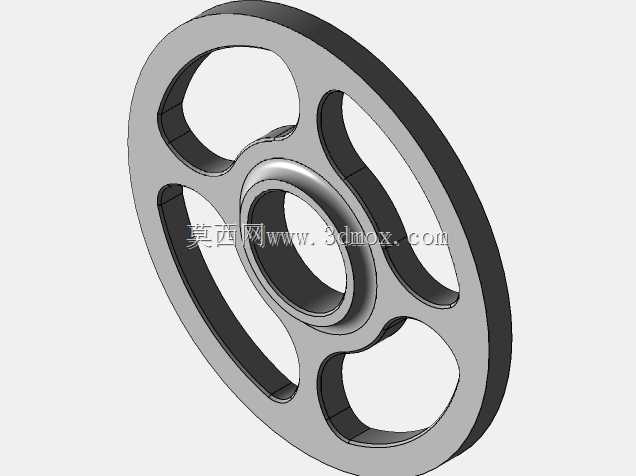

该回转构件属于机械传动系统中的储能类飞轮结构,整体采用圆盘式布局,外缘设置连续厚壁轮缘,中心布置带台阶孔的轮毂,轮缘与轮毂之间通过五根弧形辐板连接,辐板间形成大面积镂空窗口。结构形态围绕转速波动抑制、能量储存与安装定位展开,轮缘部分承担主要质量分布,使质量尽可能远离旋转轴线,在相同材料体积下获得更高转动惯量;中心轮毂则负责与轴系或配合件连接,通过孔位、台阶和环形端面保证同轴度与轴向定位。
从实际设备用途看,飞轮常见于往复式机械、小型动力装置、实验台架、传动机构以及需要稳定角速度的旋转系统中。其核心作用不是传递单一方向的静载荷,而是在运转过程中吸收和释放动能:当驱动侧输入转矩出现周期性波动时,飞轮依靠自身惯性减缓转速上升;当负载侧短时需求增大或驱动转矩下降时,储存在轮缘中的动能又可补偿输出,从而降低轴系速度波动,改善设备运行平稳性。对于存在曲柄滑块、间歇进给、脉冲载荷或周期性做功的机构,这类构件能够减少冲击对齿轮、轴承和连接轴的影响。
外形上,该零件以旋转对称为主,但辐板采用五孔均布形式,并非实心圆盘。厚轮缘提供惯性质量,镂空区域降低无效材料占用,也减轻了轮毂附近材料堆积。相较实心轮盘,这种布局在重量控制、转动惯量效率和铸造或加工工艺性之间取得平衡。辐板与轮缘、轮毂交接处采用圆滑过渡,可避免尖角造成的应力集中;旋转过程中,辐板承受离心力引起的拉应力,轮缘则有向外扩张趋势,过渡圆角和连续壁厚有助于提高疲劳寿命。
设计思路上,构件的质量分配明显偏向外侧。中心孔周围材料较厚,是为了形成足够的配合长度和支承刚度,使键连接、过盈连接或紧固件连接有可靠承载区域;轮缘截面较厚,是为了把质量布置在回转半径较大的位置。五处镂空窗口并非单纯减重孔,其轮廓随辐板走向形成弧形边界,使材料沿力流方向连续分布。高速旋转时,离心载荷由轮缘经辐板传向轮毂,窗口边缘如果采用突变直角,容易在交变载荷下产生裂纹,因此模型中呈现的圆弧过渡更符合工程结构需求。
安装边界主要集中在中心轮毂区域。中心孔可作为与转轴配合的基准面,孔口台阶可用于轴向限位或配合轴承、隔套、端盖等零件;轮毂两端面应保证与轴线垂直,以便锁紧后不产生偏摆。轮缘外圆为旋转质量的外边界,在总成设计时需要预留安全防护间隙,避免高速运转时与壳体、护罩或邻近零件发生干涉。辐板镂空区域虽然减轻重量,但也会形成空气扰动,在高速场合需考虑风阻、噪声和防护封闭;若用于敞开式实验机构,还应在轮缘外侧设置防护罩。
尺寸校核时,应重点关注外径、轮缘轴向厚度、轮毂孔径、轮毂长度、辐板厚度以及窗口最小圆角。外径直接决定转动惯量量级,也影响整机空间占用;轮缘厚度关系到储能能力和离心应力;孔径与轴径配合决定安装方式和扭矩传递能力;轮毂长度不足会降低支承稳定性,过长则可能增加轴向尺寸并影响相邻零件布置。辐板厚度需要在刚度、重量和惯性效率之间权衡:过薄会导致轮缘支承不足,过厚则削弱镂空减重效果。
在传动总成中,该零件通常与轴、键、轴承、带轮或曲柄机构相邻布置。若通过键连接传递扭矩,应校核轮毂孔与键槽的挤压强度;若采用过盈配合,则需关注高速离心作用下配合面的松弛趋势。飞轮自身虽几何上近似对称,但仍需控制材料缺陷和加工偏心,否则在较高转速下会产生不平衡振动。实际制造前,通常需要结合目标转速进行静平衡或动平衡修正,尤其是外圆面、轮缘端面和中心孔的同轴度应作为加工重点。
该三维结构清晰表达了厚轮缘、五辐镂空、中心台阶轮毂和圆滑过渡等特征,适合用于机械传动方案布置、回转件结构分析、惯性储能原理演示以及设备选型阶段的空间校核。建模时可围绕旋转轴线建立基础轮廓,再通过均布阵列形成五组窗口,最后对交接区域进行圆角处理,以保证几何形态与工程受力逻辑一致。
