带螺旋环槽的驱动器插接锁紧构件

　　这套构件的建模工作，最初是从现场装配反馈倒推开展的：产线调试人员反馈传感器配套的驱动插接件在频繁插拔、设备小幅振动工况下，普通直插式销件容易出现轴向窜动，插接到位后没有明确的锁紧反馈，维护时还容易出现误拔脱开的问题。我们没有直接沿用标准圆柱销的结构，而是在圆柱主体外圆加工连续的螺旋环槽，把直插的装配动作转化为小角度旋合+轴向推入的复合装配逻辑，既保留了插接件快速对位的优势，又通过螺旋槽面和对接基座内的弹性卡爪形成多点咬合，装配到位后卡爪落入环槽谷底，运维人员旋动插件时能感受到清晰的档位阻尼，无需额外打标记就能确认构件已经锁止到位。

　　从实际应用场景来看，这类插接锁紧构件主要部署在工业传感检测工位、小型驱动执行单元的接口位置：比如自动化产线上的位移传感器配套驱动端、轻工设备的调节执行器插接轴、检测仪器的快换驱动接头，这类场景的共同特点是接口需要频繁拆装维护，同时设备运行时存在持续的小幅振动，普通过盈配合销件拆装几次后就会出现配合间隙，而带螺旋环槽的结构把配合面从整圆柱面改成了多道环形螺旋接触面，单次插接就有数十道槽边和卡爪形成接触，即使局部接触面出现微量磨损，相邻环槽依然可以提供锁紧力，不会因为单次磨损就丧失定位能力。

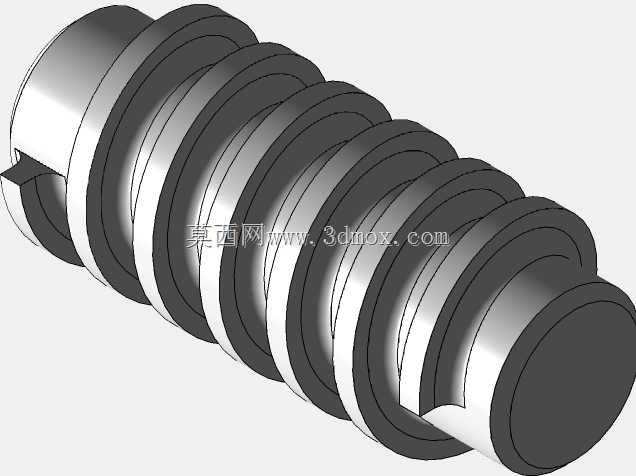

　　结构设计阶段我们首先划定了安装边界：构件整体为同轴回转体，两端设置直径略小于环槽外径的光滑导向圆柱段，前端导向段做了小角度倒角，插接时可以自动修正对接孔的小幅同轴度偏差，不需要操作人员反复对位就能顺利插入基座孔；后端的光滑轴段用于和驱动输出端形成过渡配合，轴端开设的扁位结构可以和驱动轴的扁槽配合，传递扭矩时不会出现插件和驱动轴之间的相对打滑。外圆的螺旋环槽我们没有采用尖锐的槽角设计，所有槽底、槽顶都做了R圆弧过渡，一方面是避免热处理环节尖角位置出现应力集中，长期受交变插拔力时产生裂纹，另一方面圆弧槽面和弹性卡爪接触时是线接触逐步过渡到面接触，插拔过程的阻尼感更平顺，不会出现卡爪刮削槽面产生金属碎屑的问题。

　　尺寸链校核的时候我们重点管控了三个维度的公差：首先是两端导向圆柱的同轴度，整根构件全长的同轴度公差控制在0.02mm以内，保证插入对接孔后不会出现偏摆，驱动端传递扭矩时运转平稳；其次是螺旋环槽的螺距公差，每一道环槽的轴向间距偏差不超过0.05mm，保证弹性卡爪在旋入过程中可以顺利逐道滑入槽底，不会出现卡爪跨槽卡死的情况；最后是环槽的槽深尺寸，槽深设置为卡爪凸起高度的三分之二，既保证卡爪落入槽后有足够的咬合深度抵抗轴向拉力，又不会因为槽深过大削弱构件主体的径向强度，避免插件受扭时在环槽位置发生断裂。

　　建模过程中我们对螺旋特征做了分段优化：没有直接用全域螺旋扫描生成整个外圆特征，而是把两端导向段、中间螺旋槽段、后端配合轴段拆分为三个独立特征，导向段和配合轴段保留光滑圆柱面，仅在中间锁紧区段生成螺旋环槽，这样在工程图导出时可以单独标注各段的尺寸公差和粗糙度要求：光滑配合面的粗糙度要求达到Ra1.6，保证和对接孔的配合精度，螺旋槽面的粗糙度放宽到Ra3.2，在不影响锁紧功能的前提下降低加工难度。实际选材时这类构件一般选用中碳合金钢，表面做发黑处理提升防锈能力，弹性卡爪则配套采用弹簧钢材质，两者的硬度差控制在HRC10左右，避免长期对磨时两者出现同硬度胶合的问题。

　　从装配逻辑上看，这套结构不需要额外加装开口销、紧定螺钉这类辅助锁紧零件，操作人员只需要将插件对准对接孔推入后旋转小角度，卡爪就会沿螺旋槽面滑入锁定位，拆卸时反向旋转相同角度即可直接拔出，整个拆装过程不需要额外工具，在设备现场维护、传感器快换的场景下能大幅缩短停机时间。同时螺旋槽的多槽设计也允许插件在轴向有多个微调档位，安装时可以根据驱动端和传感器之间的间距，选择卡爪落入不同的环槽位置，适配不同厚度的安装隔板，不用针对不同安装间距单独生产不同长度的插接件，大幅减少了备件的种类。我们在建模时也预留了结构优化空间：如果后续应用场景需要更大的锁紧力，可以在不改变整体安装尺寸的前提下，适当增加环槽的槽深、调整螺旋升角，或是在构件中心加工轴向通孔用于穿设信号线路，让插件同时承担机械锁紧和线路导向的双重功能，进一步压缩接口部位的占用空间。
