多孔均布承压压盘结构设计

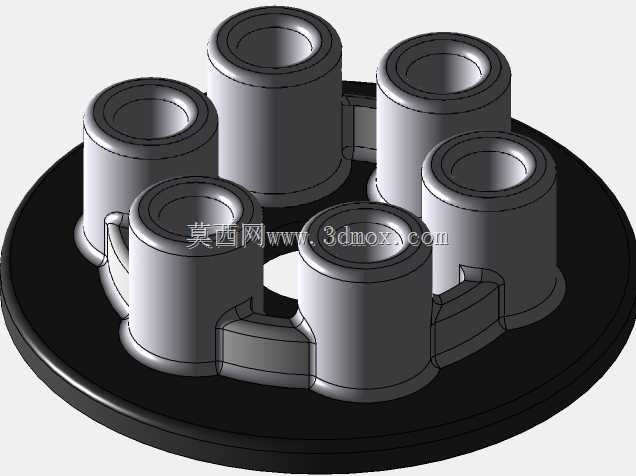

　　该压盘属于承压传力类机械零部件，整体采用圆形底盘作为承载基底，底盘上沿圆周方向均布设置六组带中空通孔的立式套筒结构，套筒之间通过弧形加强筋与底盘连为一体，底盘中心预留贯通圆孔，整体结构对称规整，受力分布均匀。从实际应用场景来看，这类压盘常布置在压力装配工位、多工位夹持工装、传感器压紧固定机构以及流体管路分流集成模块中，当设备需要同时对六个点位施加均匀压紧力，或是需要将六路介质通路统一集成在同一安装基准面上时，该结构可以替代零散的独立压块与单独接头，大幅减少装配零件数量，避免多点位压紧时出现受力偏载、局部翘曲的问题。

　　从功能特性角度分析，底盘作为整个零件的安装基准面，加工时需要保证底面平面度满足装配要求，装配后可完全贴合设备安装台面，不会出现局部悬空导致的压紧力失效；六组立式套筒的内孔可根据使用场景选择不同功能，若用于机械压紧工况，内孔可穿入导向螺栓或定位销，套筒上端面作为承压面直接接触被压工件，套筒的轴向高度经过匹配设计，既保证足够的承压接触面积，又避免过高带来的结构刚性冗余；若用于流体集成工况，内孔可加工为通流通道，外接管路直接对接套筒上端接口，六路介质可通过底盘内部预留的流道实现汇流或分流，底盘中心的圆孔既可以作为主轴避让孔，让压盘穿过设备主轴完成安装，也可以作为主通路接口，实现中心总路与六个分路的连通。套筒之间设置的弧形连接筋并非单纯的装饰结构，一方面可以在相邻套筒之间传递受力，当某一个套筒受到额外偏载时，作用力可通过筋板分散到其余套筒与整个底盘上，避免单个套筒受力过载发生断裂；另一方面筋板沿圆周方向形成连续的环形加强结构，大幅提升整个压盘的抗扭刚性与抗弯能力，当压盘承受较大的轴向压紧力时，底盘不会出现周边翘曲变形，保证六个点位的压紧力偏差控制在极小范围内。

　　设计思路上，该结构优先遵循对称均布原则，六个套筒沿圆周等角度排布，任意相邻套筒的中心距、套筒到底盘外边缘的距离、套筒到中心孔的距离均保持一致，这种布局让零件的质心完全落在底盘中心轴线上，高速运转或往复压紧过程中不会产生额外的偏心振动，对设备主轴的负载更小。壁厚设计采用梯度分配逻辑，底盘厚度根据整体承压等级设定，保证底盘在最大压紧力下的弯曲变形量小于工件允许的公差范围；套筒侧壁厚度兼顾内孔通流/穿杆的空间需求与侧壁抗压强度，避免套筒受侧向力时发生胀形；连接筋的厚度略小于套筒壁厚，在保证加强效果的同时减少零件整体重量，也降低了成型过程中的材料消耗。安装边界方面，底盘外圆为整圆结构，安装时可直接嵌入设备工作台的圆形定位槽内实现径向定位，无需额外设计复杂的定位凸台；底盘上可根据装配需求在相邻套筒的间隙位置加工沉头安装孔，使用内六角螺钉即可将压盘整体固定在工作台面，安装孔位置避开套筒与筋板的受力路径，不会破坏零件的整体刚性；套筒的外圆尺寸、上端面的加工粗糙度均按照对接标准件的要求设计，可直接匹配标准压盖、管接头或者压紧螺母，不需要额外加工转接件。在长期运行过程中，该压盘的对称结构让磨损量也保持均匀，即便某一个套筒的接触面出现轻微磨损，其余点位仍可维持正常压紧力，维护时仅需对磨损端面进行修磨即可继续使用，整体使用寿命远高于分体式拼接的压块结构，在自动化装配线、检测工装、多通路流体控制设备中都能稳定适配使用需求。
