双筒望远光学观测镜体结构造型

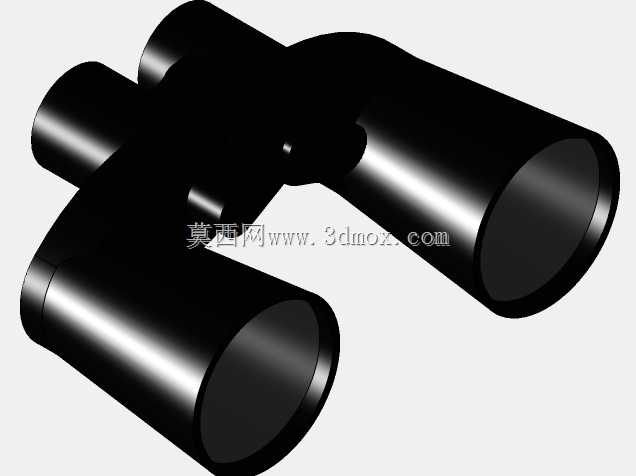

　　该结构围绕双目光学观测需求展开，主体由两根平行布置的圆筒形镜管、中部连接桥以及侧向调焦握持部件构成，整体呈现典型手持式双筒望远设备的外形特征。镜管采用大直径直筒布局，前端为物镜容纳区域，后端靠近目镜方向收束并与连接结构汇合，这种布置能够在有限体积内为物镜组、转向棱镜组和目镜组预留连续光路空间。中部桥体并非单纯装饰件，在实际产品中承担左右镜筒间距保持、光路对准、棱镜腔封闭以及调焦机构安装的作用，建模时需要特别注意桥体与两根镜管相交区域的壁厚过渡，避免外观连续但内部空间发生干涉。

　　从使用场景看，这类镜体结构常见于户外观测、地形查看、赛事观看、巡检辅助和教学演示等场合。使用者通常以双手托举或握持镜筒中部，通过双目同时观察获得比单筒器具更舒适的立体视觉体验。结构设计上，两镜筒的中心距需要兼顾成年人眼距范围，过小会限制物镜口径，过大则会造成握持笨重和外观失衡。连接桥位于镜筒中上部，可让手指自然环绕镜管，拇指和食指靠近调焦部件，减少长时间举持时的腕部负担。侧向突出的小圆柱区域对应调焦手轮或联动轴安装位，其位置应避开镜筒主光路，同时保证转动时手指不需要大幅度移动。

　　外形尺寸方面，模型以镜管长度和物镜口径作为主要边界。长筒形态有利于布置多片光学元件，但筒壁不能只按外观曲面处理，工程细化时需在内部加入物镜座台阶、棱镜仓限位面、目镜安装圈和隔圈槽。物镜端开口直径决定进光量上限，也影响前端遮光罩和防护盖的尺寸；目镜端则需要预留眼罩、视度调节环和眼点距离空间。安装边界上，左右镜筒相对桥体的对称度是关键，若两筒轴线在水平或垂直方向存在偏角，会导致双目图像无法重合，使用者容易出现眩晕和重影。因此在三维结构中应建立统一基准面，将两镜筒轴线、桥体分型面和调焦轴中心线纳入同一装配约束。

　　设计思路上，该造型保留了望远镜最核心的管状语言，表面以光滑圆柱和圆角过渡为主，没有复杂外露筋板，便于后续做包覆、喷涂或皮革贴面处理。镜管与桥体相交处采用大圆角融合，可降低应力集中，也让手持接触区域更加顺滑。若面向量产，镜体可拆分为左右镜筒、上桥盖、下桥体、调焦轮和端盖等零件；金属方案可选用铝合金切削或压铸，轻量化方案可采用工程塑料注塑。无论采用哪种工艺，分模线都应尽量布置在侧面或不易观察的位置，内腔则需设置遮光筋和消光纹理安装位，以减少镜壁反射对成像对比度的影响。

　　调焦结构的布置需要与外观同步考虑。侧向旋钮通过齿轮或联动带带动左右目镜套筒微量移动，模型中突出的圆柱位置给出了机构入口，后续设计时应保证旋钮外径适合手指搓动，且旋转轴线与镜筒轴线保持合理垂直关系。若产品需要适应不同使用者视力差异，还可在其中一个目镜端设置视度调节环，这就要求目镜套筒与镜管之间保留同轴滑动或旋转配合面。连接桥内部应留出传动件空间，同时不能侵占棱镜仓；棱镜仓通常位于物镜和目镜之间的转折区域，外形虽被圆润桥体包裹，内部却需要平整定位面和压片安装点。

　　从装配角度看，前端物镜圈、后端目镜组件和中部桥盖形成三个主要装配方向。物镜从前端装入后依靠压圈固定，目镜组件从后端装入并与调焦套筒配合，桥盖从上方或下方封闭棱镜腔。这样的拆分方式有利于光学元件清洁、检修和光轴校准。镜体外部还需考虑背带孔、三脚架接口或防滑包覆区的位置，若增加三脚架连接，接口应布置在桥体下方重心附近，避免观测时绕接口翻转。整体结构虽然外观简洁，但内部涉及光路、机构、人机和工艺的多重约束，适合作为光学仪器外观造型、镜筒内腔细化以及双目光学设备装配练习的参考对象。
