卧式磨机联动蒸汽机教学演示结构

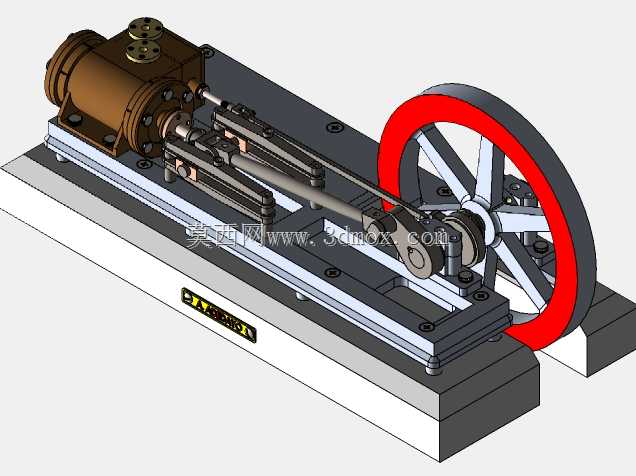

　　该结构围绕小型卧式蒸汽机与磨机执行端的联动关系展开，整体采用底座集成布置，将汽缸、滑阀配气机构、十字头、连杆、飞轮、导轨和磨机工作部件约束在同一安装平面内。设备的核心用途不是单纯复刻老式蒸汽机外观，而是把蒸汽动力的产生、往复运动转换、飞轮储能、曲柄输出以及末端磨削动作串联起来，适合用于机械原理教学、传动方案验证、展览演示装置设计以及小型动力机械的结构分析。

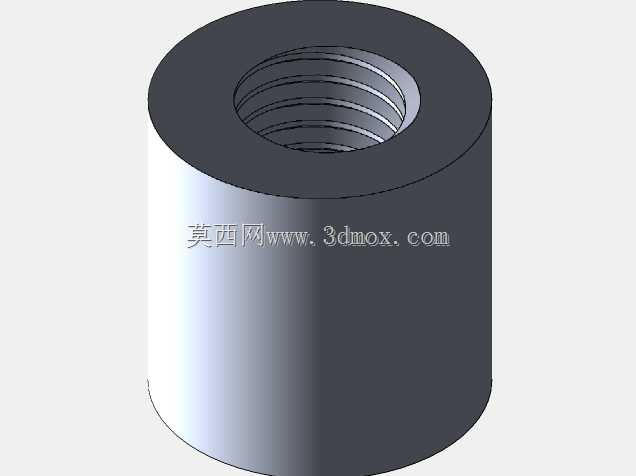

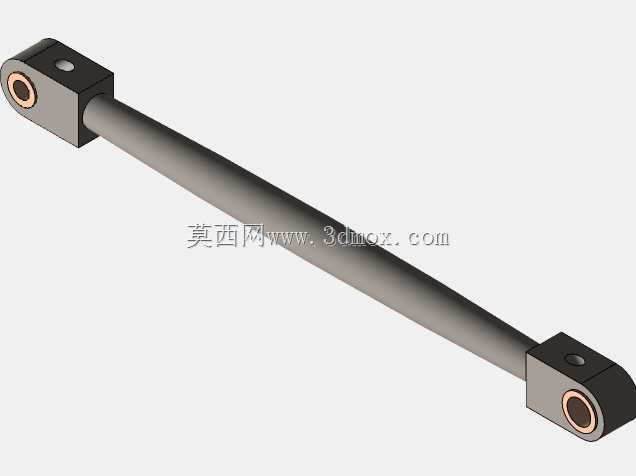

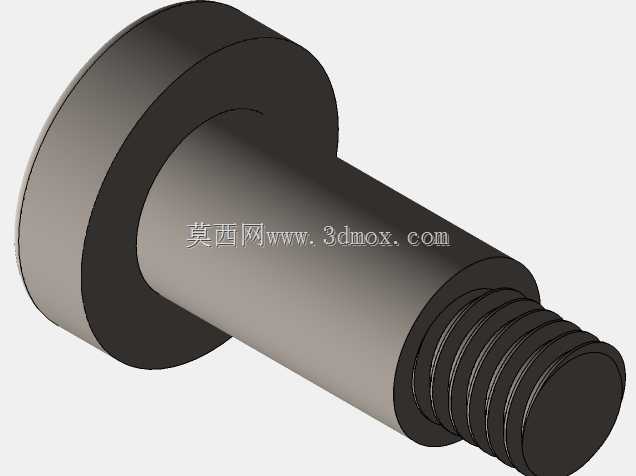

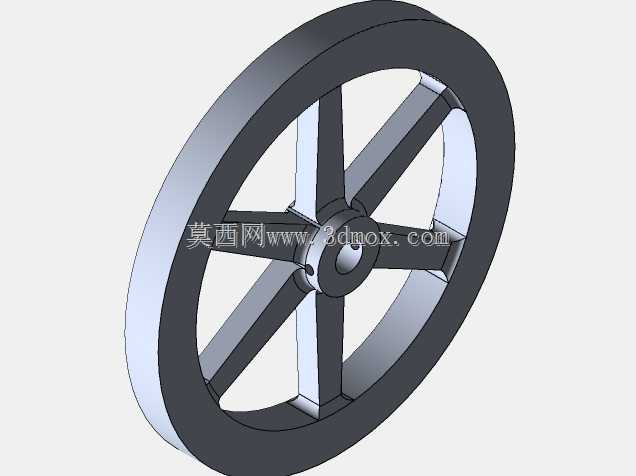

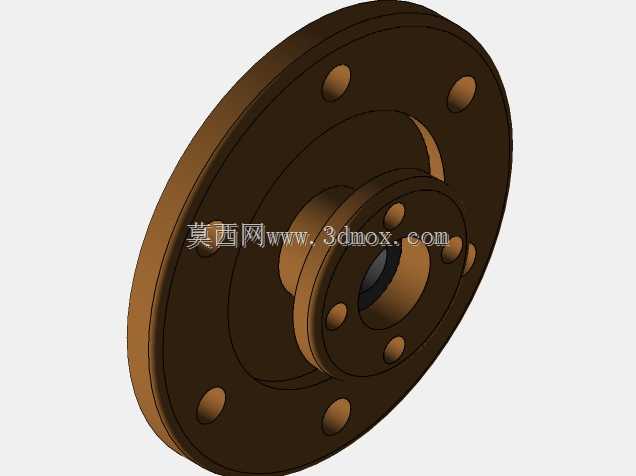

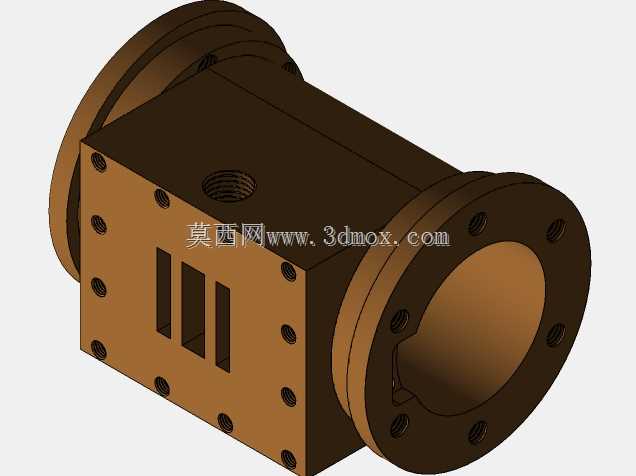

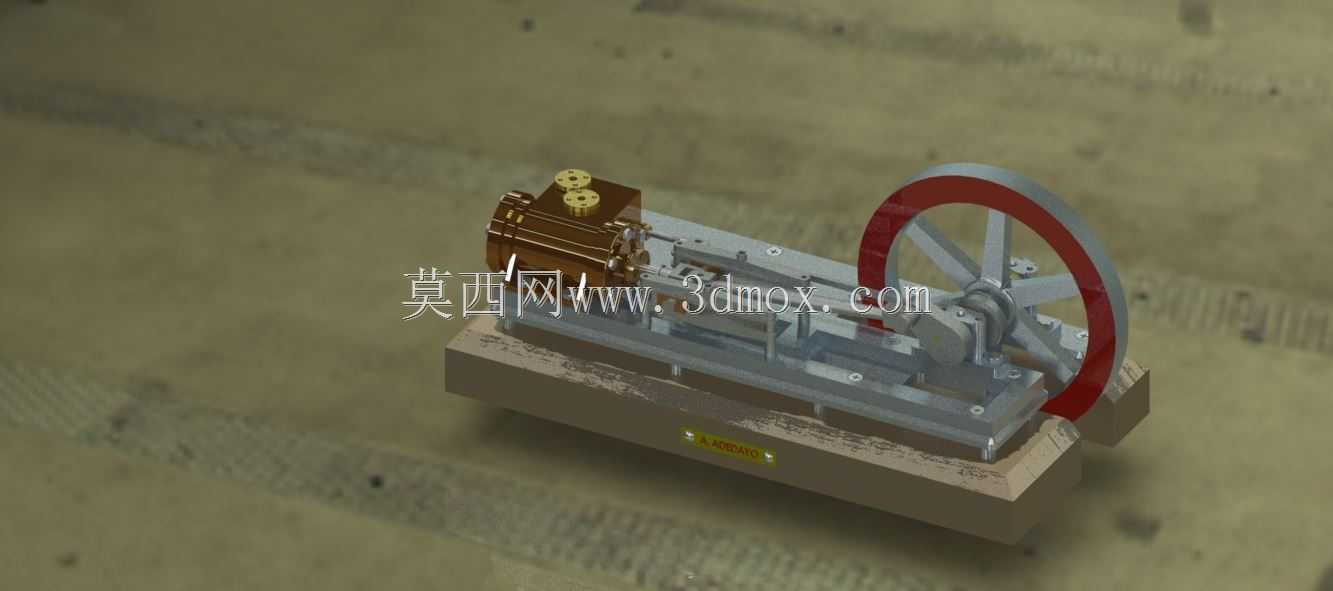

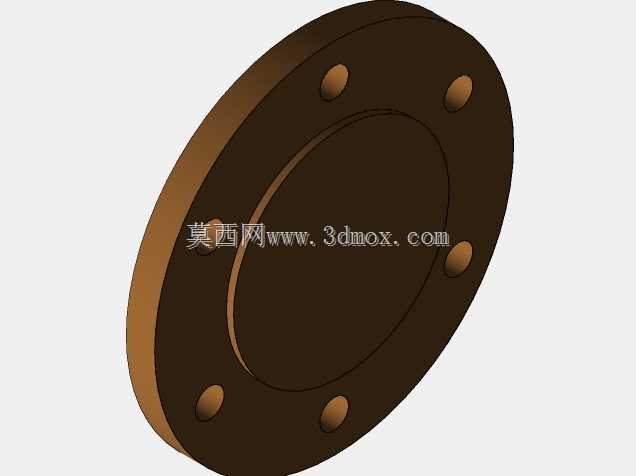

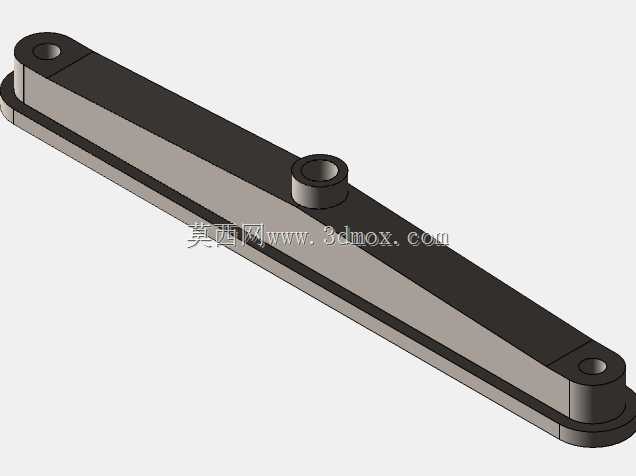

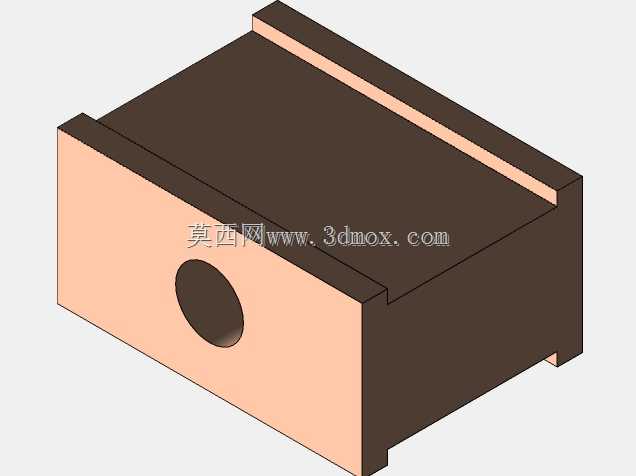

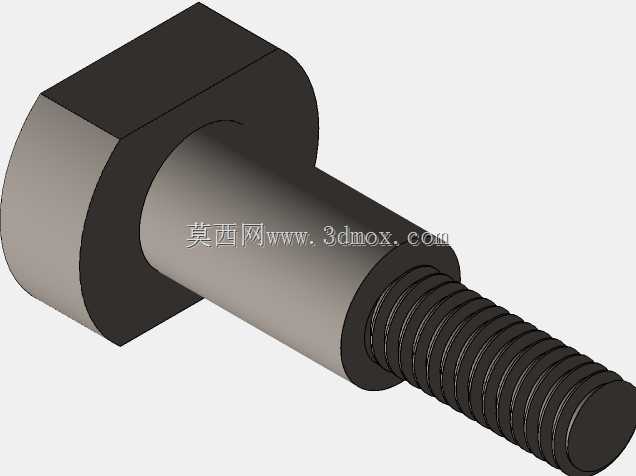

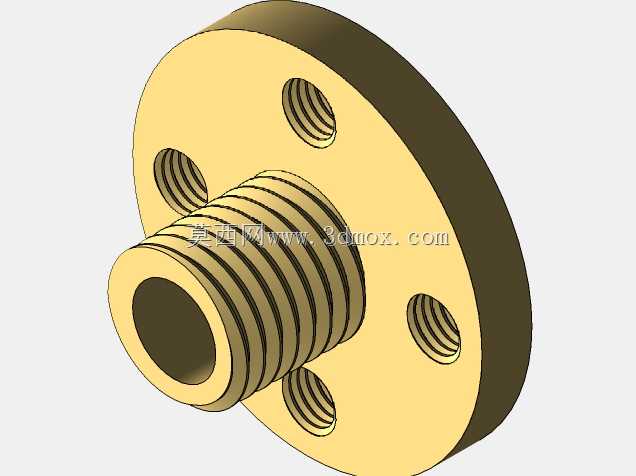

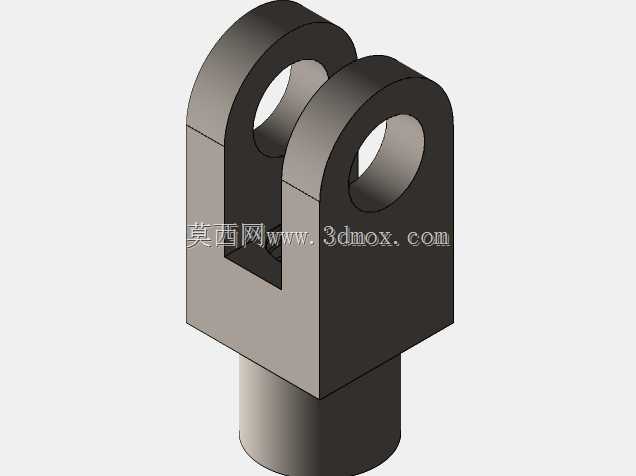

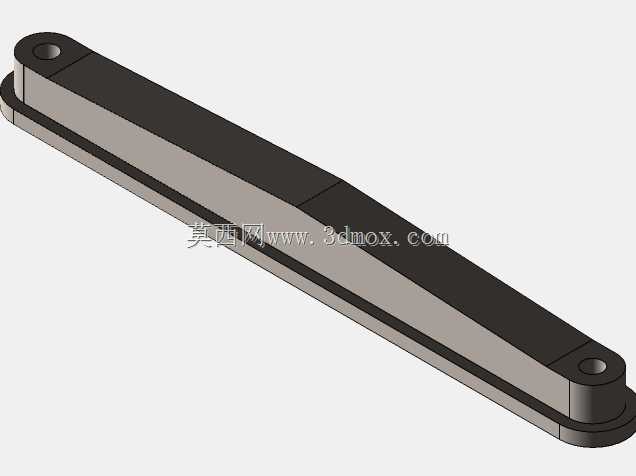

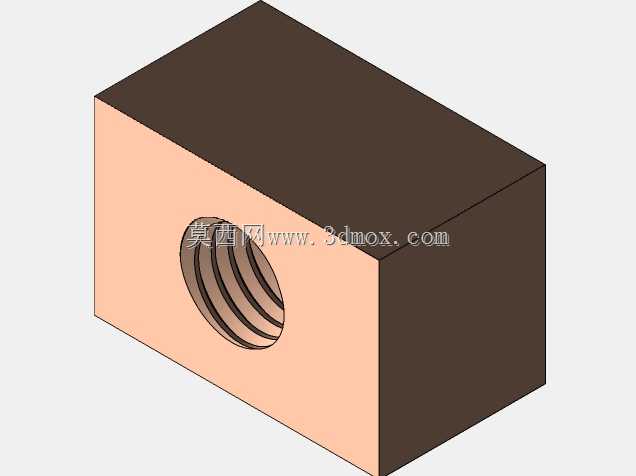

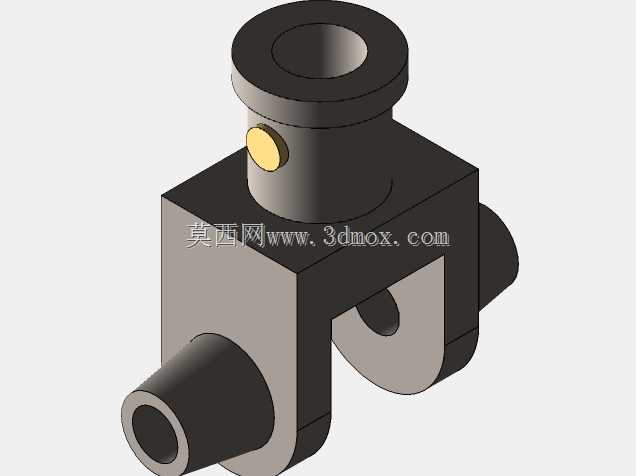

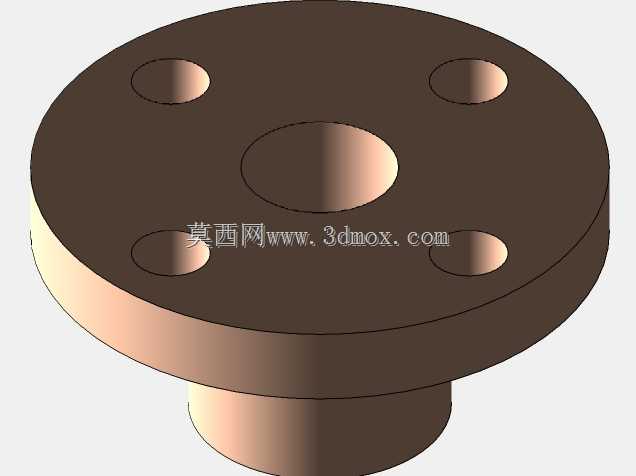

　　从实际布置看，汽缸位于底座一端，呈卧式安装，缸体通过支座与底板连接，端部设置阀室和管路接口，便于表现进汽、排汽与滑阀控制路径。活塞伸出后连接十字头，十字头沿平行导轨滑动，使活塞杆主要承受轴向推拉力，避免侧向载荷直接作用于密封部位。连杆一端与十字头销铰接，另一端连接飞轮侧曲柄销，在蒸汽压力推动活塞往复运动时，曲柄连杆机构将直线运动转换为飞轮的连续旋转。大直径飞轮布置在输出侧，轮缘较厚，转动惯量明显，用于越过曲柄死点、平缓转速波动，并为磨机端提供较稳定的惯性输出。

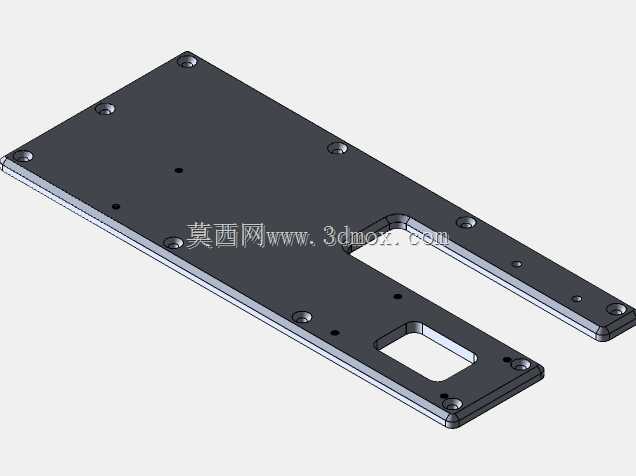

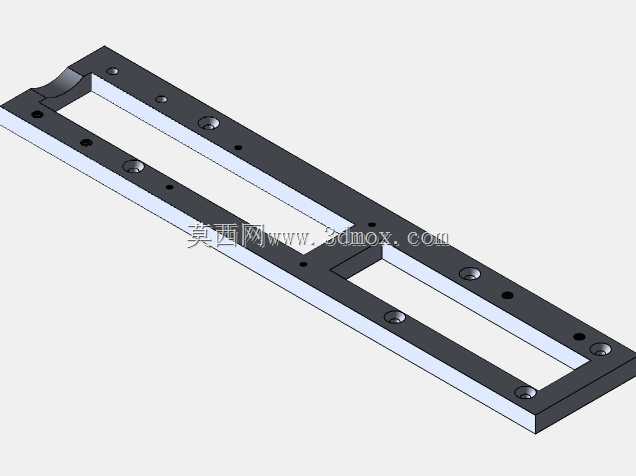

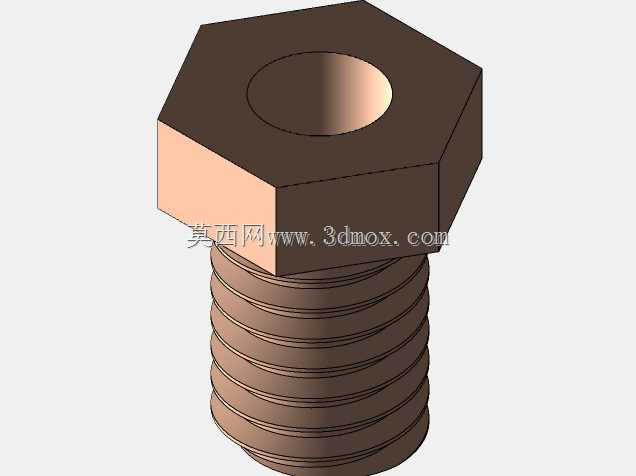

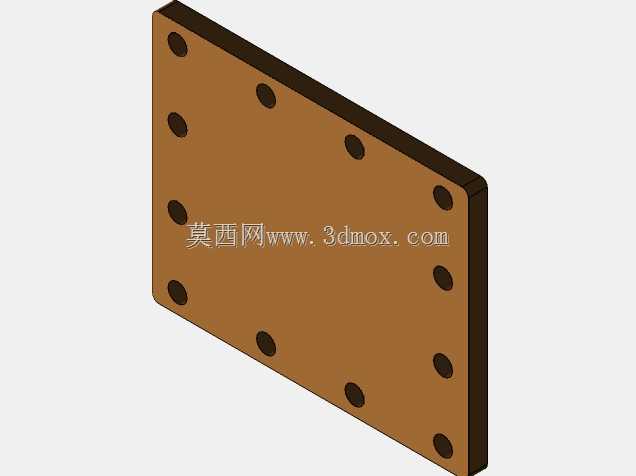

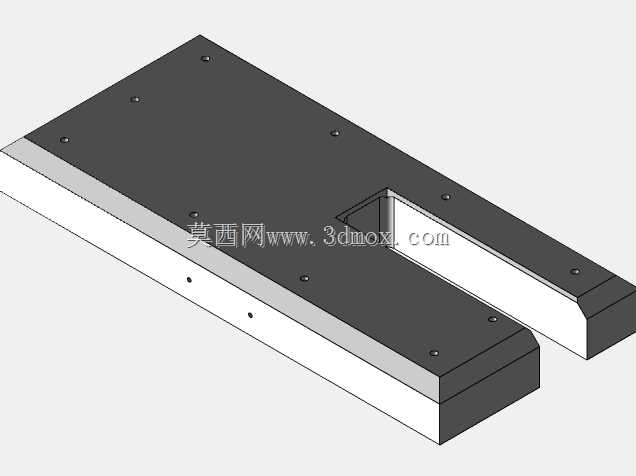

　　磨机部分与蒸汽机输出轴形成机械联动，旋转动力经轴系传递到磨削执行机构，可用于演示轻型打磨、磨削或摩擦加工过程。设计上将动力源和作业端放在同一刚性底板上，能够减少现场装配时的中心高找正工作量，也便于控制连杆平面、曲轴轴线和导轨方向之间的几何关系。底板采用分段支撑和螺栓固定方式，汽缸支座、轴承座、导轨支架、磨机支架均有明确安装面；维修或教学拆解时，可按缸体、阀组、十字头、连杆、飞轮、轴系和底座的顺序逐步分离。

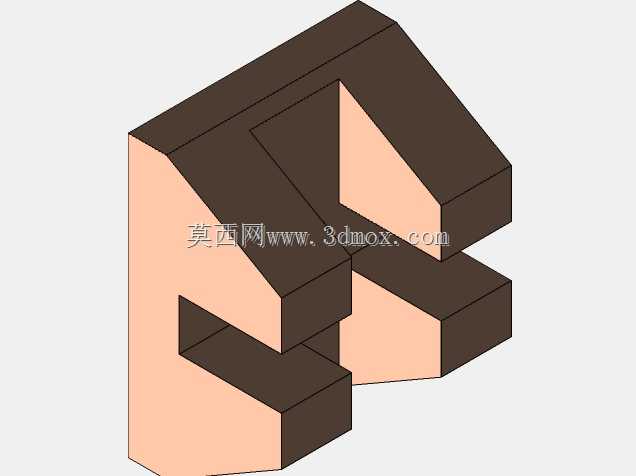

　　结构设计的重点在于运动边界和装配干涉控制。汽缸轴线应与十字头导轨中心线保持平行，活塞杆、十字头销和曲柄销之间的相对位置需要在全行程内校核；连杆在摆动过程中不能与导轨、底座凸台、飞轮辐条或防护罩发生接触。飞轮外径较大，安装后侧向轮廓突出，设备外围应预留轮缘旋转空间，若用于教学台架，建议在飞轮外侧增加透明防护板，既保留观察视野，也能防止人员接触旋转件。底座长度方向需要覆盖汽缸至飞轮的完整行程，宽度方向则要兼顾飞轮半径、导轨宽度和磨机执行端的操作空间。

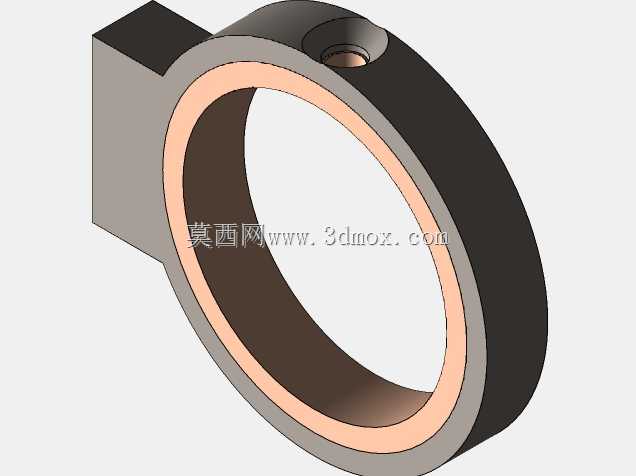

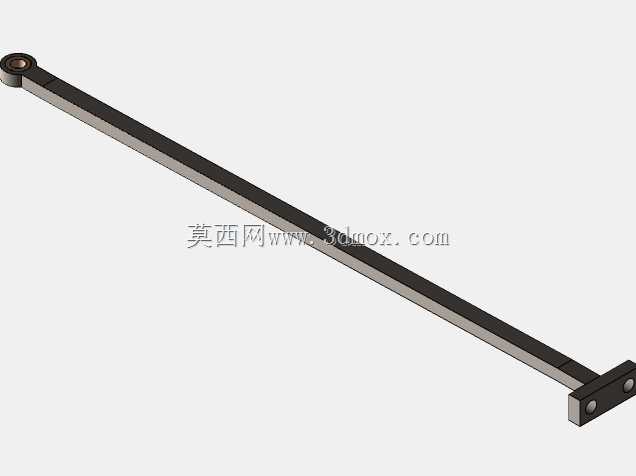

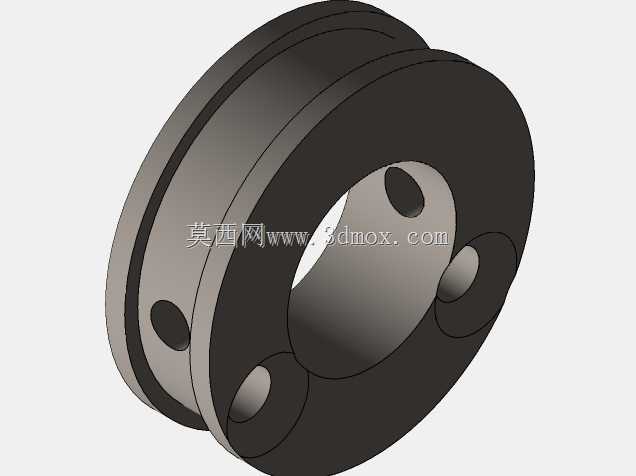

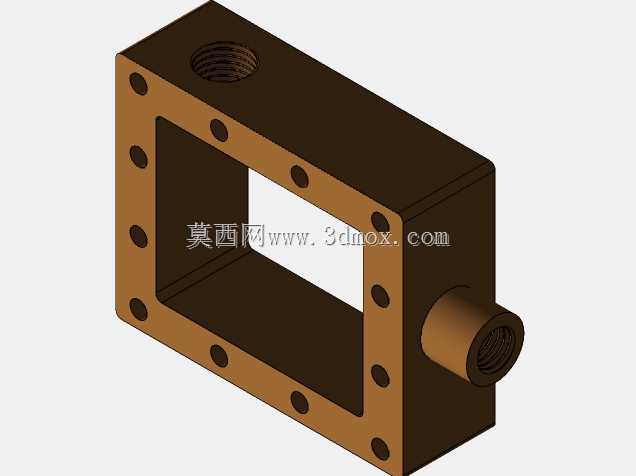

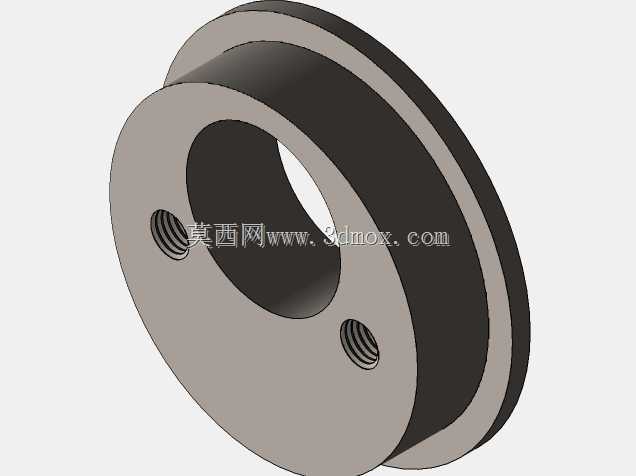

　　配气机构是蒸汽机稳定运转的关键。滑阀随偏心轮或联动机构产生规律位移，控制蒸汽进入汽缸前后腔的时机，并使作功后的蒸汽及时排出。建模时需要保留阀室、阀杆、偏心传动和汽缸通道的相对关系，因为这些细节直接影响学习者对配汽相位、活塞运动方向和曲柄转角关系的理解。若后续进行运动仿真，可重点观察活塞在止点附近的速度变化、连杆摆角变化、飞轮角速度波动以及磨机轴端的扭矩传递状态。

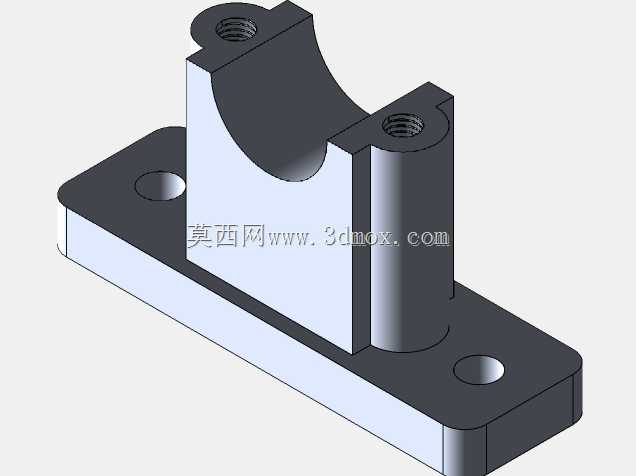

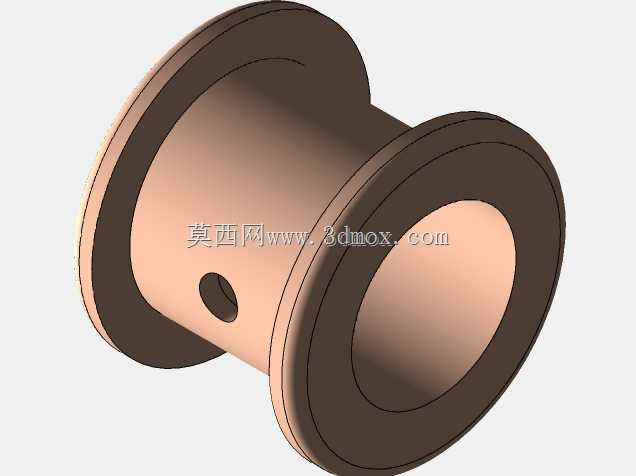

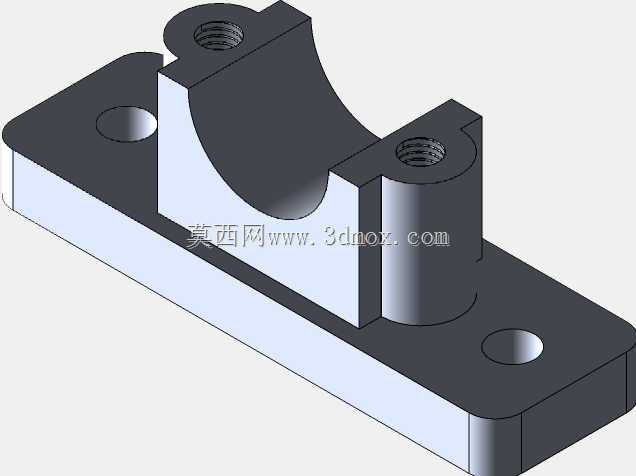

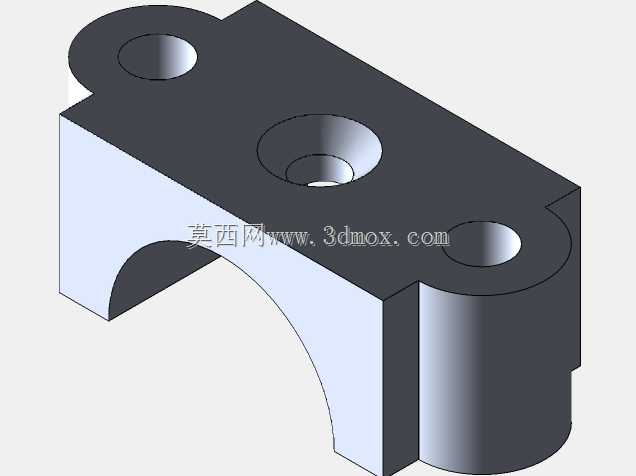

　　从外形与安装边界看，该装置属于台式小型机械设备，高度主要由飞轮顶部和汽缸上部阀室决定，长度由卧式缸体、连杆行程和飞轮位置共同决定。底座下方应保持平整支撑面，地脚固定点宜布置在轴承座、汽缸支座和磨机支架附近，以降低运转时的振动。飞轮轴承受径向交变载荷，轴承座与底板之间需要足够接触面积；十字头导轨则应保证直线度和润滑空间，避免高速往复运动中出现卡滞。

　　在工程表达上，该模型完整呈现了典型往复式动力机械的设计逻辑：汽缸提供动力，活塞输出直线推力，十字头约束运动方向，连杆完成运动形式转换，飞轮稳定转速，末端磨机体现动力用途。各零件之间的铰接、滑动、螺栓紧固和轴系支撑关系清晰，既可以作为蒸汽机原理讲解载体，也可用于曲柄连杆机构设计、飞轮惯量布置、底座刚度规划和小型教学装备开发的参考。
