手动螺旋式红酒开瓶器机械结构

　　这套手动螺旋式红酒开瓶器围绕葡萄酒软木塞的稳定旋入、垂直拔出和省力操作展开，结构上把螺旋针、导向压套、双侧支撑立柱、环形底座、复位弹簧和限位传动件组合成一个可独立工作的小型手动器具。实际使用时，环形底座先压在红酒瓶口端面，两侧立柱为拔出动作提供对称支撑，避免传统开瓶器单侧受力造成瓶口晃动或软木塞断裂。中心螺旋针沿瓶口轴线旋转进入软木塞，随后通过螺旋副和弹簧导向形成向上的提升行程，使软木塞沿瓶口方向被匀速拉出。

　　从餐饮器具和家用小工具的应用场景看，这类结构重点不在高速运动，而在接触可靠性、操作手感和装配间隙。瓶口接触区域需要控制同轴度，底座内孔要能容纳常见红酒瓶口外径，并在压靠时留出软木塞通过空间。支撑立柱承担拔出时的反力，柱体与上部滑移件之间采用导向配合，能够限制中心部件横向摆动。螺旋针是直接接触软木塞的零件，尖端需要具备导入能力，中段螺纹螺距和截面尺寸要兼顾刺入阻力与握持力；过细容易弯曲，过粗则会增大软木塞开裂风险。

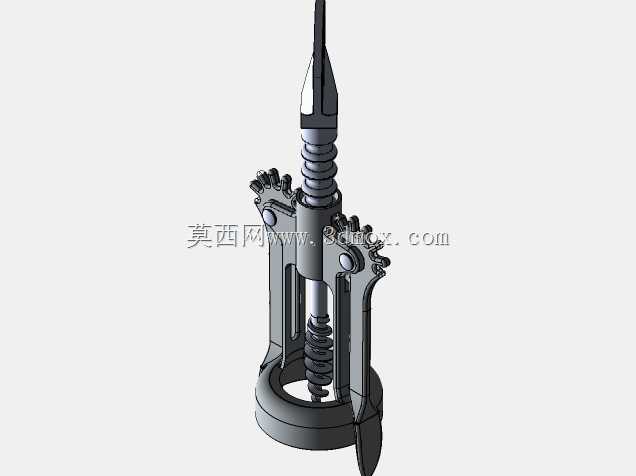

　　设计思路上，模型采用外露框架式布局，便于观察内部弹簧、螺杆和导向件的运动关系。上部尖锥段与螺旋针衔接，承担初始定位；中部多层环形结构可作为旋转施力或行程限位部位；下部弹簧在操作过程中提供回位和预紧作用，使机构在未施力时保持稳定姿态。双侧立柱并非简单装饰，而是将拔出力从中心提升件传递到底座，再由底座压在瓶口上形成闭合受力路径。这样的力流布置能减少操作者手腕侧向扭动，也降低软木塞被斜向拉出的概率。

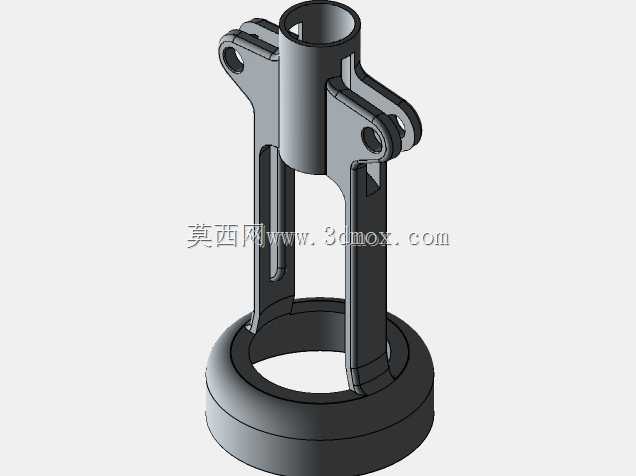

　　外形尺寸方面，整体呈细长立式结构，底部环形座直径最大，向上通过两根弧形立柱收拢，中心螺旋针高出框架，适合在桌面、吧台和厨房抽屉环境中使用。底座下端面应设置足够的接触宽度，避免压在瓶口上时局部应力集中；框架外侧轮廓需要避让人手旋转动作，立柱与中心运动件之间保留安全间隙。若进入实物制造，底座和支撑件可采用不锈钢、铝合金或增强塑料，螺旋针宜选用强度较高的金属线材，弹簧则根据回弹力选择不锈钢压缩弹簧。

　　建模时需要特别处理几处配合关系：螺旋针与上部旋转件应保证同轴，弹簧内外径与导向柱之间不能出现卡滞；立柱与滑移套的配合间隙要兼顾顺滑和定位，过紧会增加操作力，过松会导致提升时偏摆；底座内孔、瓶口定位面和螺旋针轴线应形成同一基准。软木塞拔出行程需大于常见瓶塞长度，并在机构上端设置限位，防止提升件脱离导轨。对于3D打印验证件，层纹方向和薄壁立柱强度需要重点检查，受力齿位和铰接位置可增加圆角或局部加厚。

　　该结构把简单的手动开瓶动作拆解为定位、旋入、提升、回位四个阶段，适合作为机械原理演示、小型手动工具设计和非标餐饮器具开发的参考。工程评审时，可围绕螺旋针刺入角度、弹簧预压量、支撑柱跨距、底座瓶口适配范围和人手握持扭矩继续优化，使机构既能顺利完成软木塞取出，也能保证多次使用后的耐磨性与装配稳定性。
