机加工台用可调式夹紧虎钳结构

　　这套手动夹紧虎钳的结构方案，面向中小型机加工工位、钳工修配台以及工装预装环节的工件固定需求展开设计，整体采用分层叠装的布局逻辑，底部为带安装让位槽的铸铁式基座，基座预留的U型开口可直接对齐工作台面上的T型槽，配合T型螺栓完成整机固定，安装时不需要额外改制工作台面，适配常规钻床、铣床、钳工台的台面孔位间距。从实际使用场景来看，这类夹具既可以夹持规则的方形坯料完成钻孔、锉修、装配对位作业，也可通过钳口上方的弧形承托结构，对圆盘类、轴类半成品进行侧向定位，解决普通平口钳无法稳定夹持曲面工件的痛点。

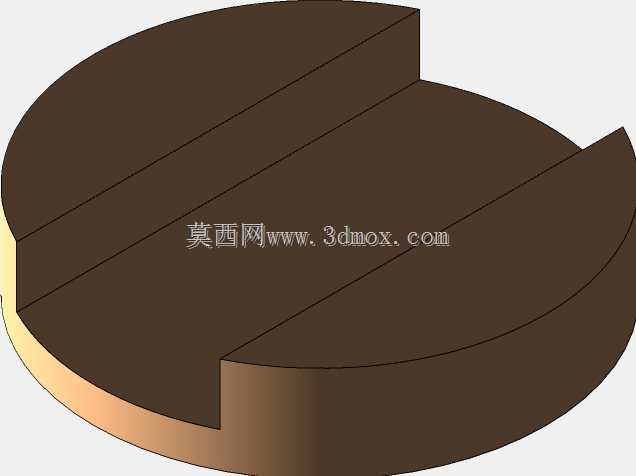

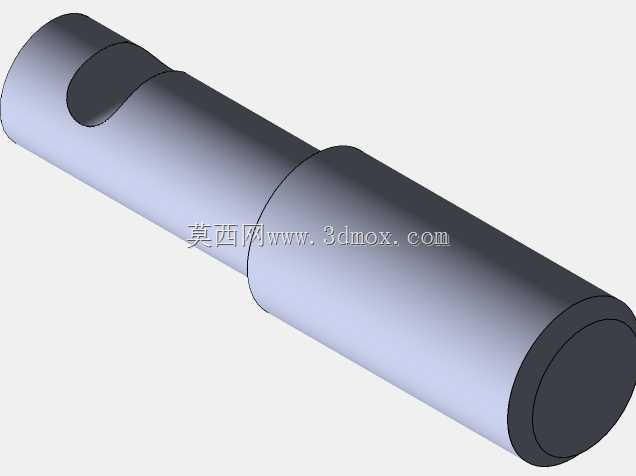

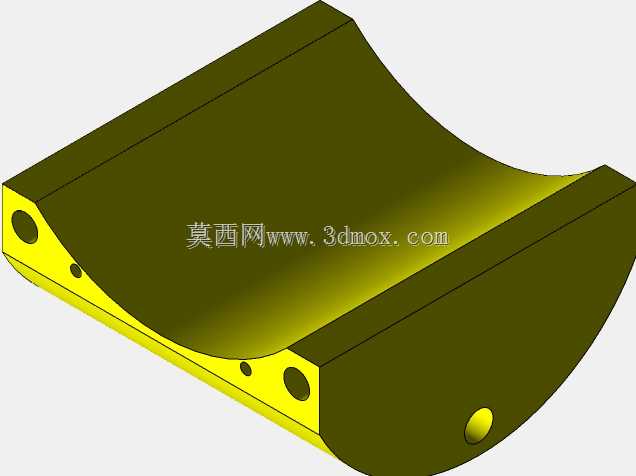

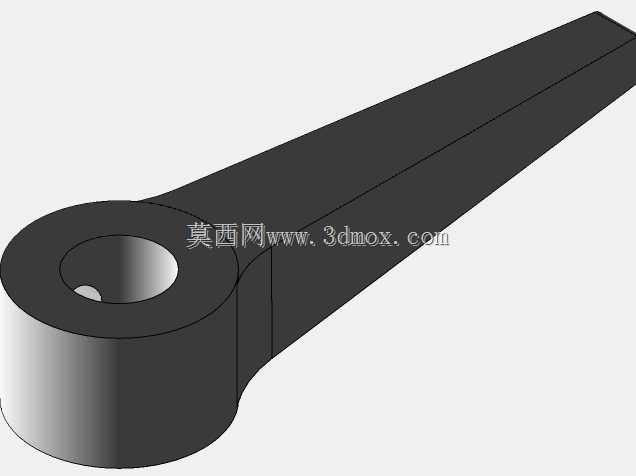

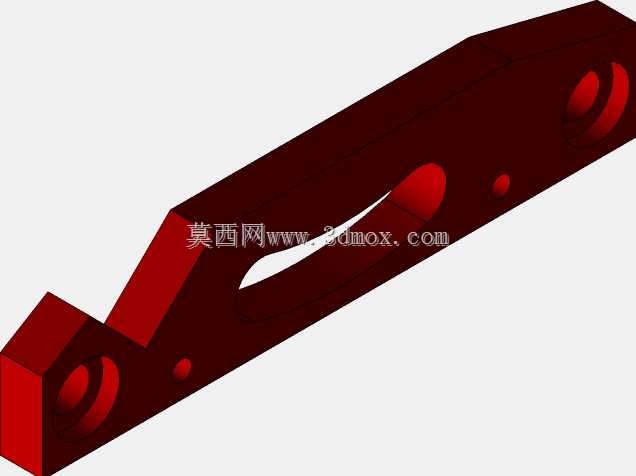

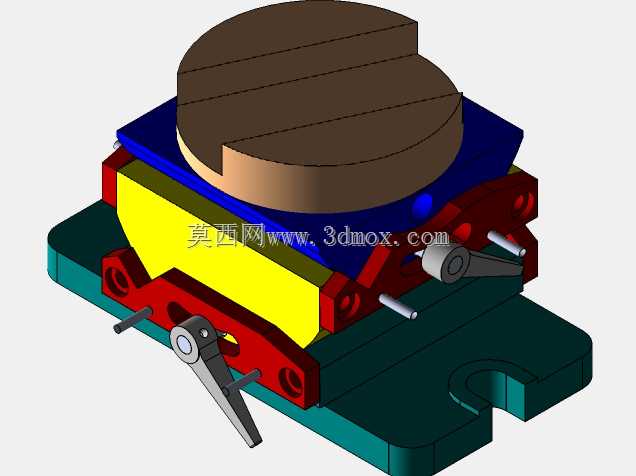

　　结构设计上，整套虎钳拆分了固定钳身、活动钳块、双侧锁紧摆臂、驱动手柄、承托垫板多个独立部件：底部深绿色基座承担整机承重与安装基准作用，基座上平面加工出导向限位台阶，约束红色钳身组件的横向位移；红色的钳身框架为双侧对称布局，框架两侧开设同轴销孔，穿装圆柱销轴来连接锁紧摆臂，摆臂末端搭配偏心锁紧手柄，扳动手柄时通过偏心轮的行程增量，带动黄色活动钳块向固定侧进给，相比传统丝杠传动的虎钳，这种偏心锁紧结构可以实现快速开合，在频繁更换工件的小批量加工工位，能大幅减少空程进给的操作时间。黄色活动钳块的滑动面与钳身导向面采用面接触配合，配合间隙可通过侧向的紧定螺钉微调，避免长期使用后出现钳口上翘、夹持跑偏的问题。钳身中部的蓝色垫板为可拆卸结构，垫板上表面加工出定位凹槽，上方棕色的弧形承托块可根据工件外形更换，夹持方形工件时换装平钳口垫板，夹持圆柱坯料时更换带V型槽的承托件，一套基体可适配多种夹持工况。

　　从安装边界尺寸来看，整机底座的长宽尺寸控制在小型工作台可容纳的范围内，底座厚度预留了足够的刚性余量，夹紧过程中基座不会出现挠曲变形；两侧手柄的操作空间向钳身外侧延伸，布局时在设备左右两侧预留出手柄扳动的活动行程，避免和周边工位器具发生干涉。钳口的最大开口量覆盖常规中小型零件的坯料尺寸，夹持高度通过垫板的叠装厚度调整，不需要改动主体结构即可适配不同高度的工件。设计过程中对受力路径做了明确传导：夹紧力从手柄偏心轮输入，经摆臂销轴传递到活动钳块，最终作用在工件上，反力依次通过钳身框架、底部基座传递到工作台面，所有受力部件均布置在刚性传导路径上，没有出现悬臂受力的薄弱环节。销轴类零件采用标准圆柱销规格，维修更换时可直接采购通用件，偏心手柄的握持部位做了加长力臂设计，操作人员不需要借助加力杆即可输出足够的夹紧力，同时手柄的转动角度做了限位，避免过扳导致偏心机构自锁失效。

　　在建模逻辑上，所有配合面均按实际加工公差预留装配间隙，活动钳块和导向面之间预留滑动配合间隙，销孔和销轴采用过渡配合，各部件的装配关系完全还原实际装配顺序：先将底部基座固定在台面上，再叠装钳身框架，穿装两侧销轴与摆臂组件，装入活动钳块后预装驱动手柄，最后根据加工工件类型选配上方的承托垫板，整个装配过程不需要专用工装，符合车间现场的装配习惯。夹具的非操作面做了倒角处理，去除锐边避免操作时划伤，外露的销轴两端做了轴向限位，防止设备运行过程中销子窜出脱落。
