这套结构面向密集螺纹连接部位的拆装与预紧作业,核心思路是把多个独立旋拧动作整合到同一输入路径中,使一组呈阵列布置的多耳螺母能够在相近转角和相近载荷条件下完成同步动作。现场使用时,操作人员只需通过外侧长力臂施加扭矩,内部传动链便将运动分配至各输出轴,输出端与螺母外形相匹配,可直接卡在多耳螺母的受力部位,避免单头工具逐个拆装带来的节拍差异。
从维修场景看,这类工装常见于法兰组件、多孔盖板、泵阀连接座、小型传动箱体以及需要均匀压紧的装配单元。传统单扳手作业时,操作者往往按对角顺序反复循环拧紧或松开,虽然能够满足一般装配要求,但在空间狭窄、螺母数量较多、周边管路干涉明显的位置,手部回转角度受限,工具容易偏摆,螺母受力点也容易打滑。多轴同步结构将多个套头固定在确定的中心距上,输出轴位置与工件螺纹孔位对应,放入后即可同时约束多个螺母,减少反复找正和换头动作。

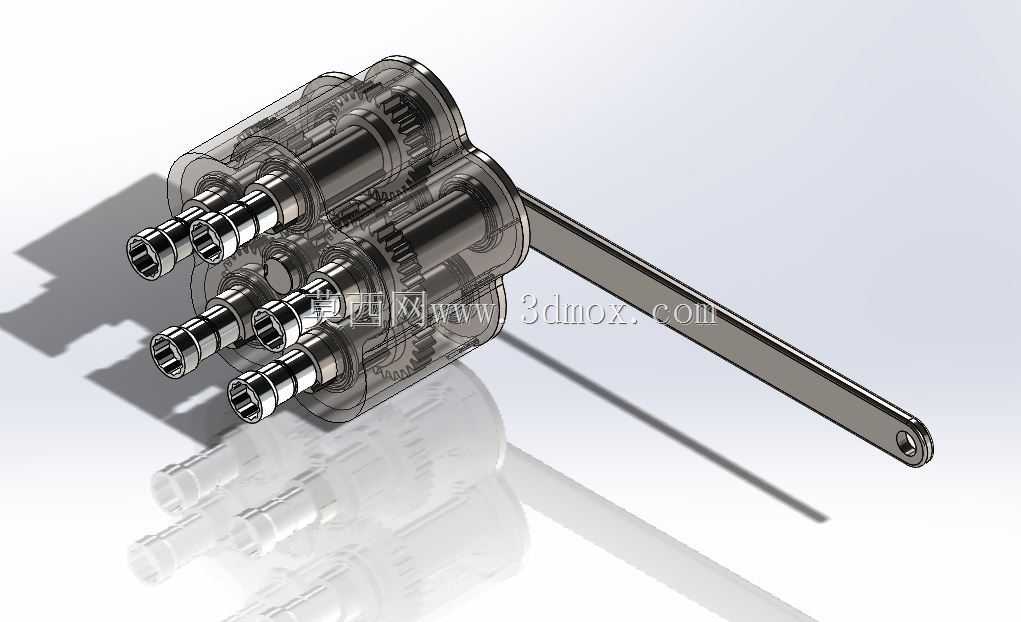

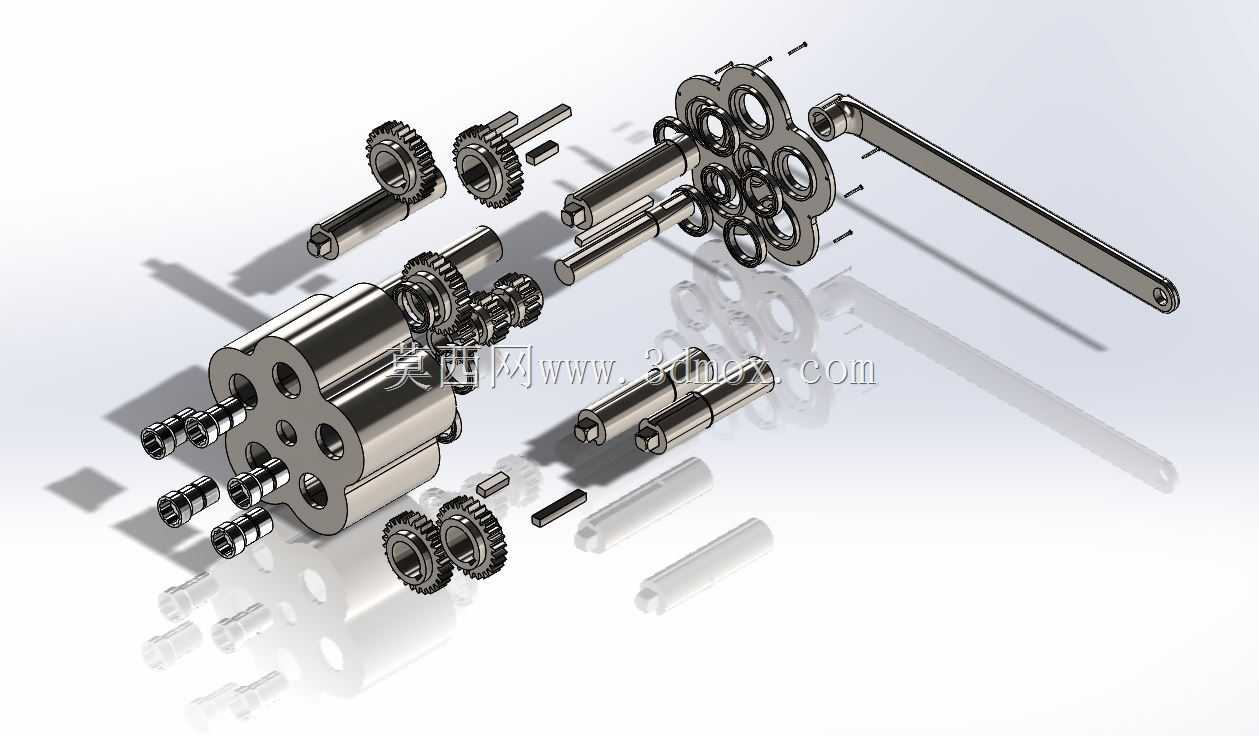

张紧功能的实现并不依赖复杂外部动力,而是通过长力臂、内部齿轮或等效传动件以及输出套头之间的运动传递完成。力臂端部设置铰接孔,既可以作为手动加力杆使用,也可在需要较大预紧力时接入辅助加力管或扭矩装置。长力臂与主体之间的连接位置经过加强,能够承受偏载下的弯曲力矩;主体外壳采用透明表达效果,便于在三维阶段检查内部齿轮啮合、轴系布置和间隙关系,实际制造时可根据载荷等级选择金属壳体或高强度工程材料壳体。

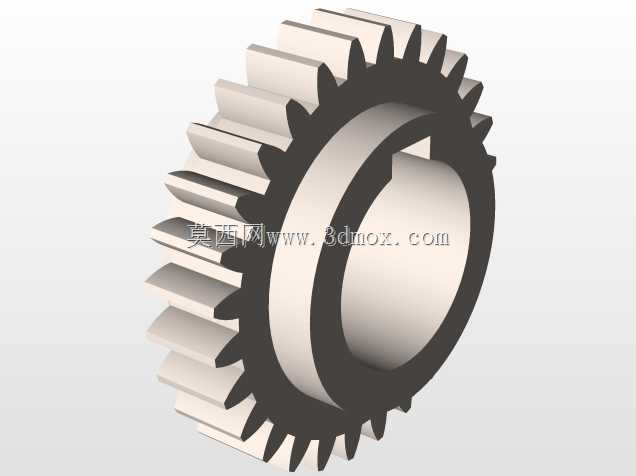

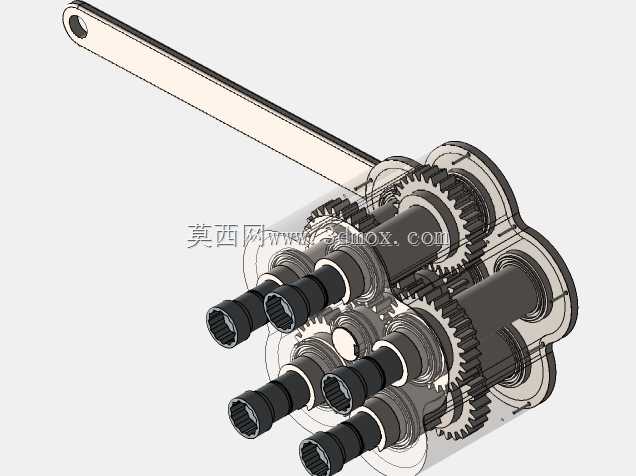

结构布置上,多个输出轴按工件孔位分成两排,轴端套头伸出主体前端,轴线相互平行。每个输出轴附近保留有轴承支承位,使旋拧过程中的径向力由轴系承担,而不是直接作用在齿轮齿面上。内部传动路线注重扭矩均分,输入端的旋转运动经中间齿轮传递后带动各输出轴同向或按装配需要旋转,齿轮厚度、齿宽和中心距需要结合目标螺母规格校核。若工件螺纹规格不一致,也可在输出端更换不同套头,但主体孔位和中心距应保持稳定,以保证工装与工件的重复定位。

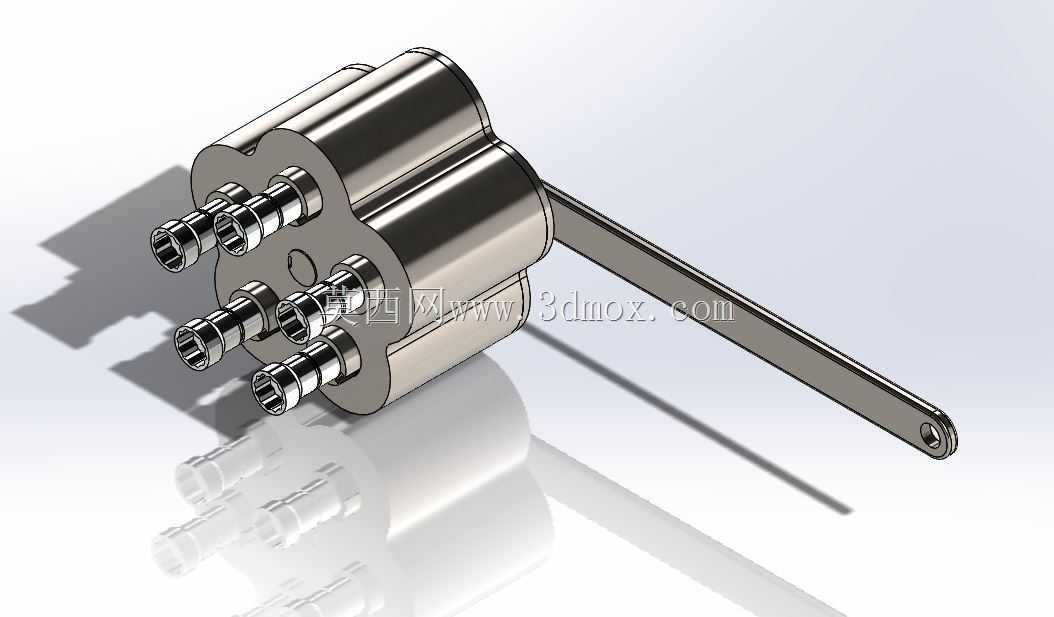

外形边界方面,主体宽度取决于一排螺母的最大跨距,高度主要受齿轮直径和轴承厚度影响,前端套头伸出长度需覆盖螺母外露高度,并预留手指或取件空间。长力臂向侧后方延伸,展开后会形成较大的回转包络,因此在工位设计时应确认力臂摆动范围内没有管线、支架或相邻设备。工装静置放置时,重心偏向主体一侧,力臂末端开孔可用于悬挂或定位;若用于流水线维修小车,可在主体侧面增加定位块,使工装在工具箱内保持固定姿态。
安装边界的重点在于输出轴与螺母的同轴度。套头进入螺母前,主体前端面应与工件安装面大致平行,偏差过大时会造成套头单边接触,严重时会擦伤螺母耳部。对于密封面要求较高的盖板,不建议把该结构作为最终精密扭矩控制手段,更适合用于快速初拧、批量松卸和均匀预紧;最终扭矩仍可由定扭扳手按工艺顺序复核。若用于张紧作业,应在设计阶段明确螺纹规格、润滑状态、目标预紧力和力臂长度,避免通过无限加长杆获得扭矩而导致内部齿轮过载。

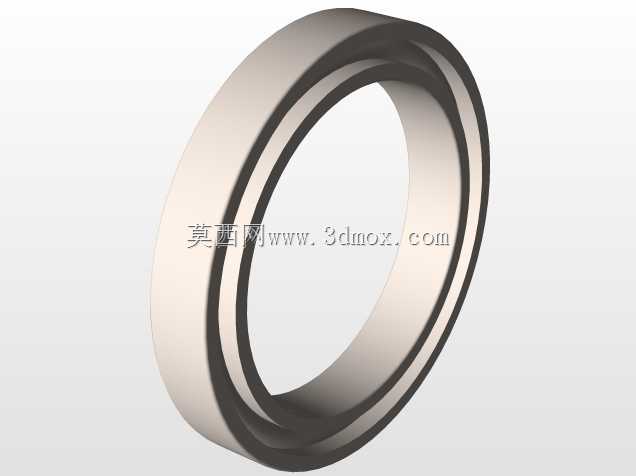

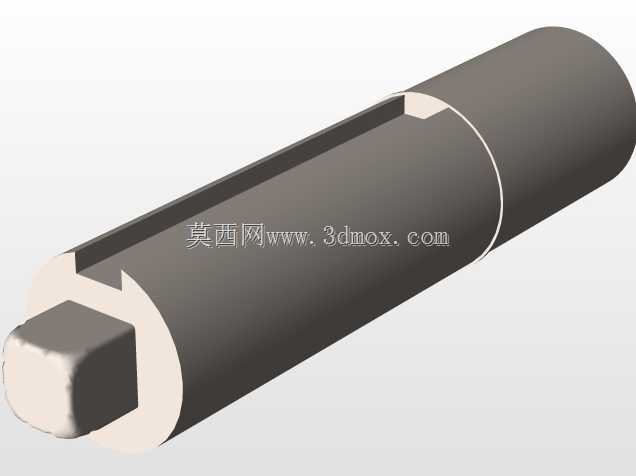

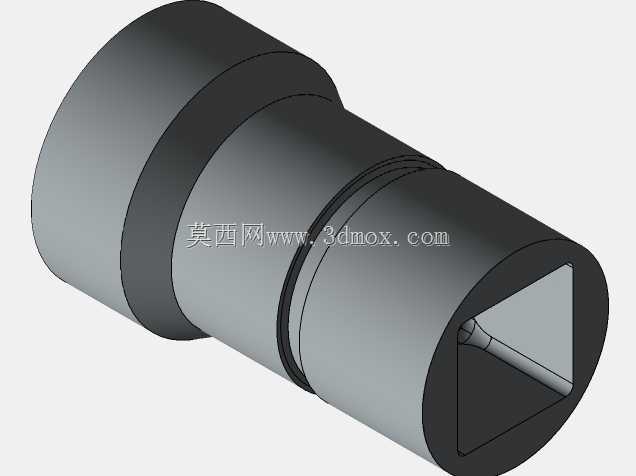

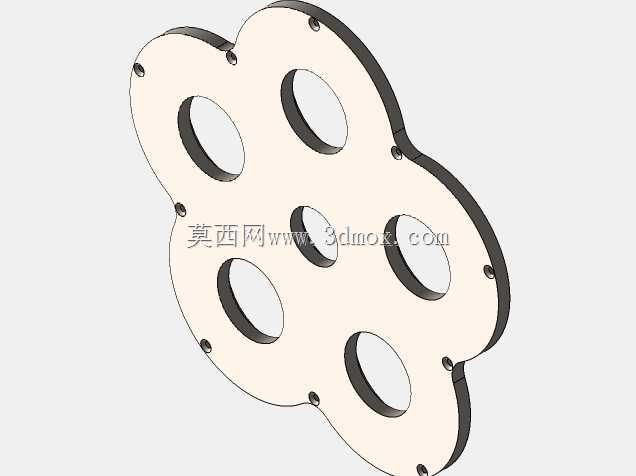

三维建模时,外壳、齿轮、轴、套头和力臂应分别建立独立装配关系,齿轮啮合处保留侧向间隙,输出轴轴向设置限位台阶,套头与轴端建议采用可拆连接,以便磨损后更换。主体上还可预留观察孔、润滑孔或盖板螺钉位,方便维护。整体结构强调的是孔位适配、扭矩传递和现场可达性,尤其适合螺纹件密集、拆装频次高、又要求各点受力尽量一致的维修与装配环境。
