内燃机活塞连杆总成结构设计

项目分类:发动机 发布时间:2022-05-03 ID:620156
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计

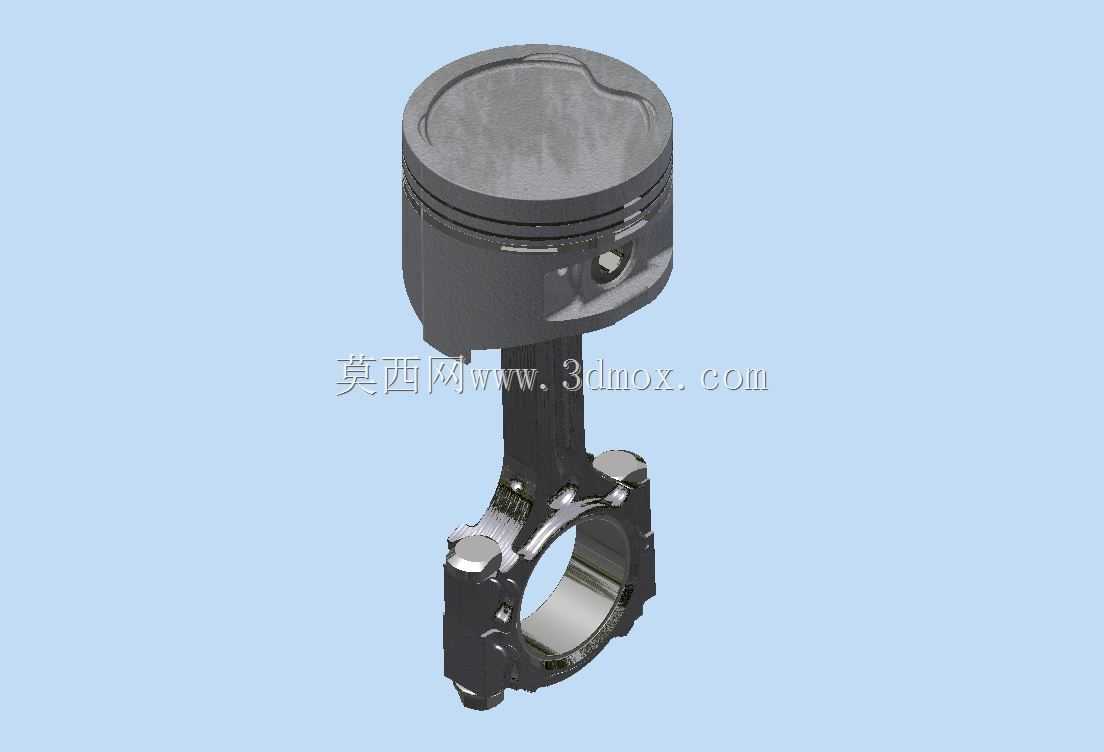

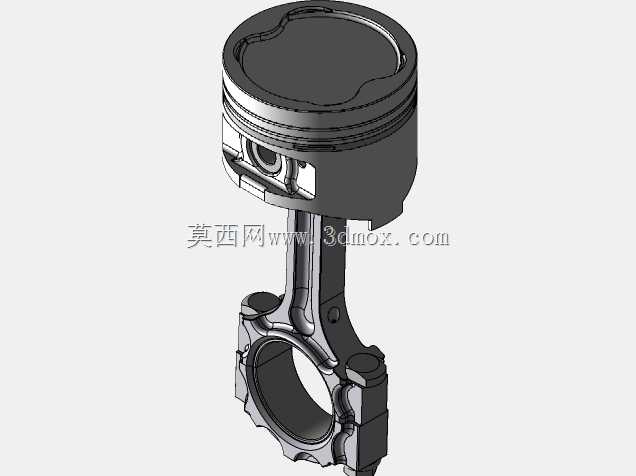

  这套活塞连杆总成是往复式内燃机核心运动部件的完整三维结构,覆盖活塞本体、活塞环组、活塞销、连杆杆身、连杆大头盖、轴瓦、紧固螺栓等全部装配层级,结构细节完全贴合车用四冲程发动机的实际工程形态。从实际装机场景来看,该总成直接承担气缸内燃烧压力向曲轴转矩的转换过程:活塞顶面承接混合气燃烧产生的爆发压力,通过活塞销将力传递给连杆,连杆再把活塞的直线往复运动转化为曲轴的旋转运动,是发动机动力输出路径里承上启下的关键运动组件,广泛适配小排量乘用车汽油机、小型通用动力汽油机以及部分轻型柴油机的结构设计参考场景。

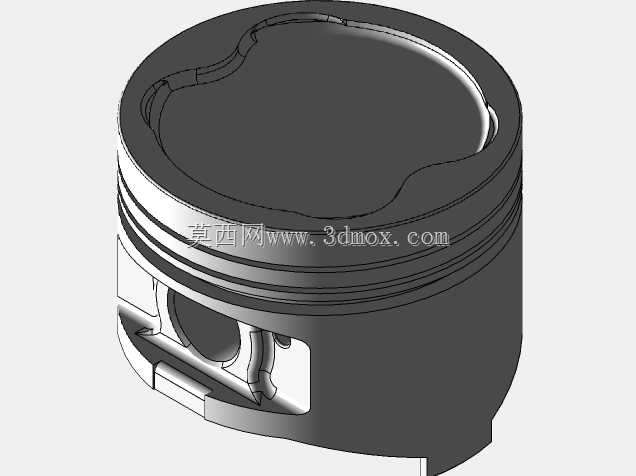

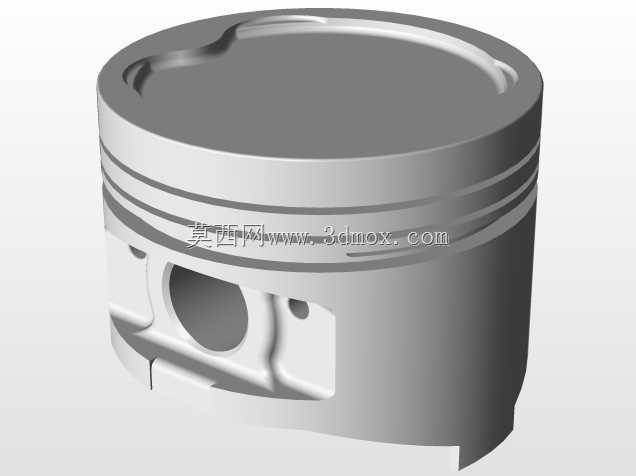

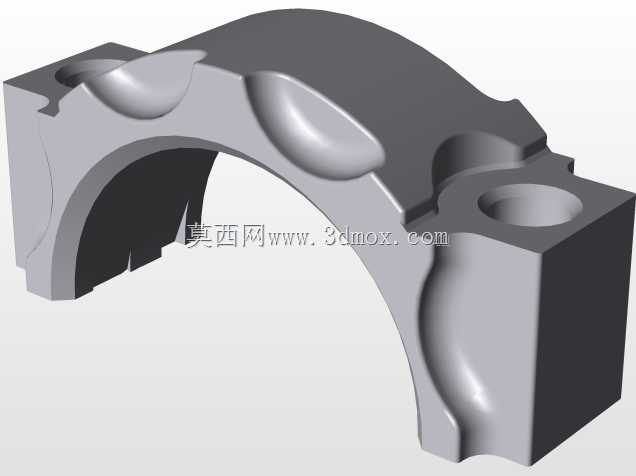

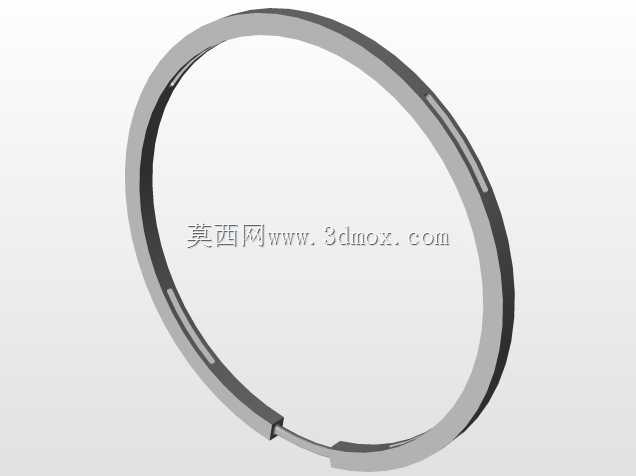

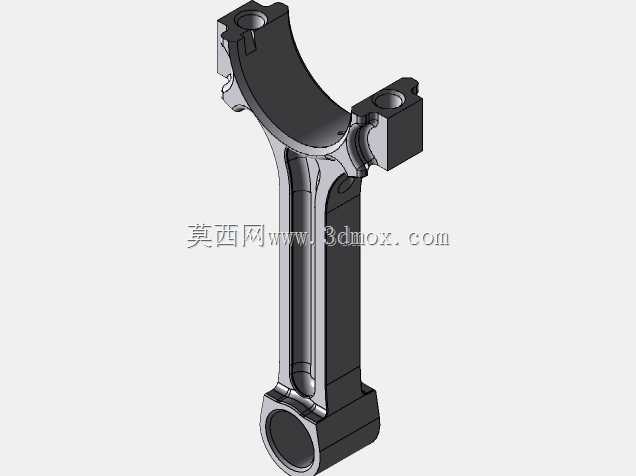

  从功能特性维度拆解,活塞部分的设计完全围绕高温高压往复工况展开:活塞头部预留了三道环槽,分别对应两道气环与一道油环,气环负责密封燃烧室,阻止高温燃气窜入曲轴箱,油环则刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧。活塞顶面做了适配燃烧室形态的凹坑造型,可配合气缸盖形成合理的挤气涡流,提升混合气燃烧效率;活塞内部的销座部位做了加厚加强结构,用于承接活塞销传递的交变冲击载荷,裙部则设计成微椭圆的成型轮廓,在热态膨胀下可与气缸壁保持均匀的配合间隙,既避免冷态敲缸,也防止热态拉缸。连杆部分采用了车用发动机常见的胀断式大头结构,连杆盖与杆身的结合面为不规则胀断裂纹,装配时可实现完全的自定位,无需额外的定位套就能保证大头孔的圆度,大头孔内镶嵌的分体式轴瓦为钢背减磨合金材质,工作时可在曲轴连杆轴颈表面形成稳定的动压油膜,承受交变的拉压与冲击载荷;连杆小头压入有青铜衬套,与活塞销形成间隙配合,小头部位开设的油孔可将曲轴箱飞溅的润滑油引入销座配合面,保证活塞销在高速往复运动下得到充分润滑。

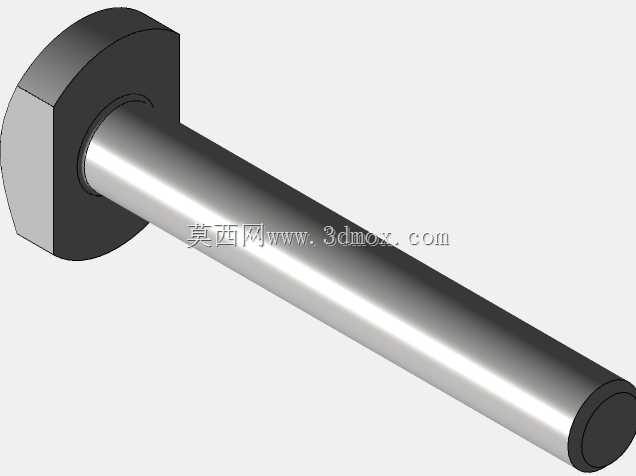

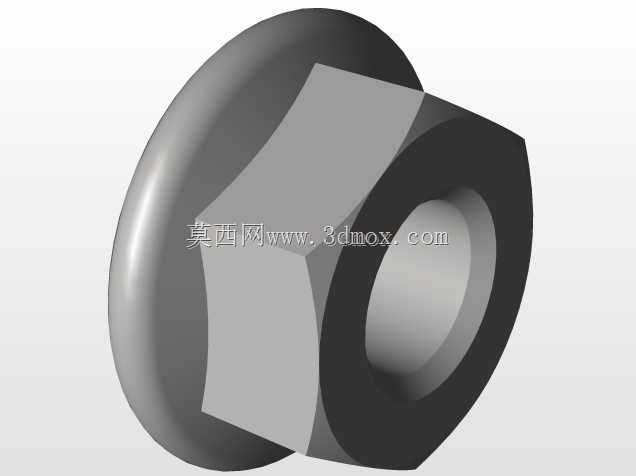

  设计思路上,整套结构完全遵循内燃机运动件的工程设计逻辑:首先要保证组件在高速往复运动下的动平衡特性,活塞与连杆的质量分配经过匹配,大头端的质量集中在曲轴旋转中心附近,小头端随活塞做直线运动,可大幅降低曲轴运转时的往复惯性力;其次所有配合边界都预留了合理的装配与热膨胀间隙,活塞与缸壁的配合间隙、活塞销与销座及连杆小头的配合间隙、连杆大头轴瓦与曲轴轴颈的配合间隙都符合内燃机设计的常规公差范围,连杆螺栓采用了高强度塑性螺栓设计,装配时通过转角法控制预紧力,可在发动机交变载荷下避免连接松动。

  从安装边界与尺寸关联来看,活塞的外径直接对应发动机气缸的内径,活塞的行程由曲轴曲柄半径决定,连杆的中心距即小头孔中心到大头孔中心的长度,直接决定发动机的连杆比,会影响活塞的运动加速度、侧推力大小以及气缸套的磨损特性;连杆大头的外径尺寸必须保证在装配时能够从气缸孔中穿过,这是发动机总装时的核心工艺约束,活塞环的开口间隙、侧隙、背隙都在模型的环槽结构中预留了对应的设计空间,整套模型的装配关系完全符合实际发动机的装配顺序:先将活塞销穿入活塞销座与连杆小头,装入活塞销卡环完成轴向限位,再将活塞环依次装入环槽,之后把连杆大头从气缸下方伸入,扣合连杆盖、按规定力矩拧紧连杆螺栓,最终将大头轴瓦抱紧在曲轴连杆轴颈上。整个结构的细节还原度足以支撑运动干涉检查、装配工艺模拟、动力学仿真以及教学演示等各类工程场景使用。
