涡轮增压器叶轮轴系总成结构设计

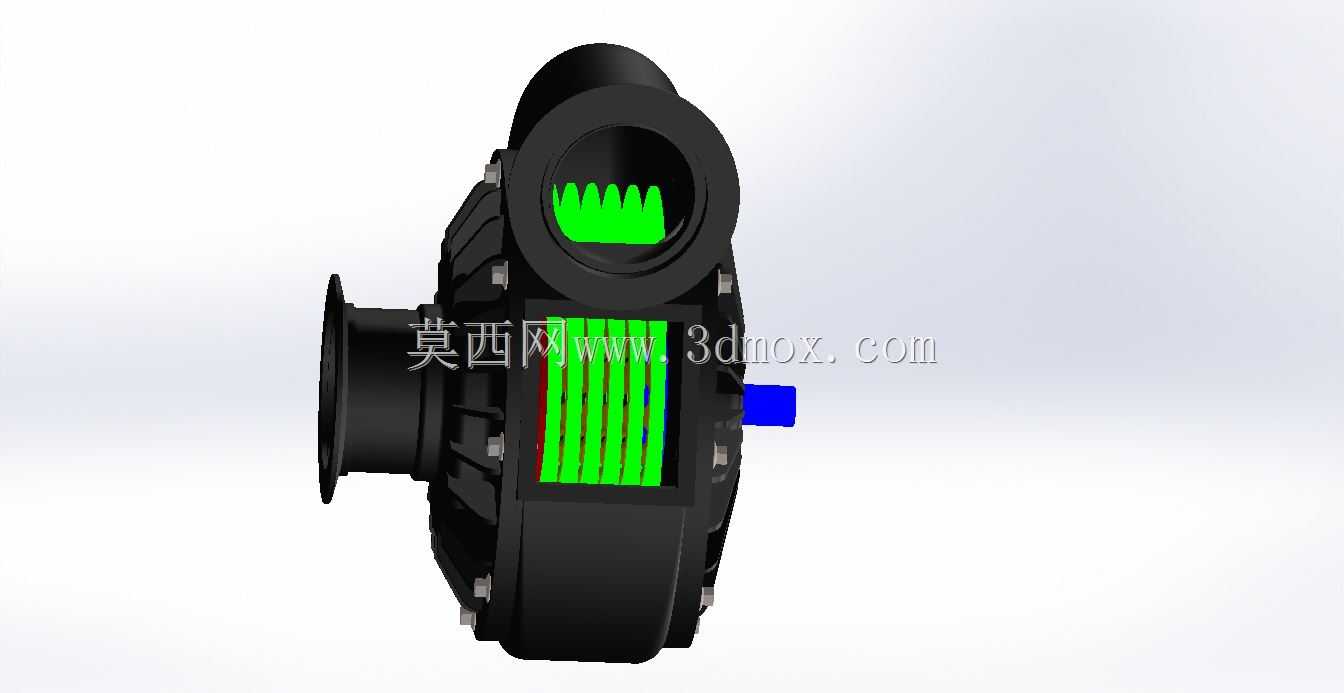

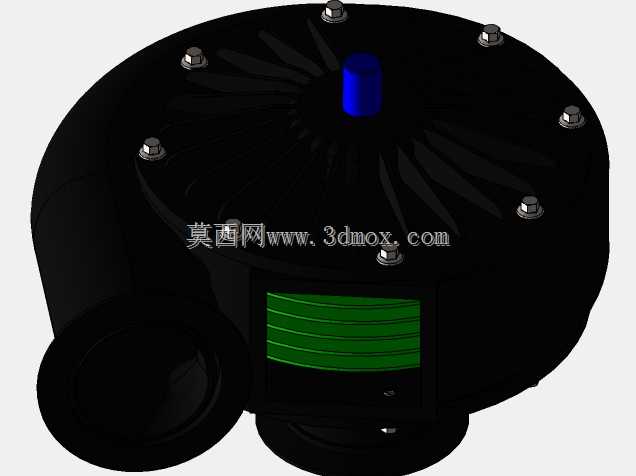

　　该套三维结构围绕车用与小型动力设备的涡轮增压器核心转动部件展开，建模时优先还原了轮盘、叶片外缘环槽与中心传动轴的装配关系，没有堆砌无关装饰特征，所有几何元素都服务于增压单元的实际运转逻辑。从现场配套场景来看，这类部件主要对接小排量内燃机的进气侧管路，发动机排出的高温废气驱动涡轮端轮体旋转，同轴带动压气机叶轮压缩新鲜空气，提升气缸进气充量，最终让同排量动力单元获得更高的输出扭矩与燃烧效率，在乘用车动力改装、小型工程机械动力舱、农用机械发动机升级以及固定式发电机组进气优化场景中都有对应使用需求。

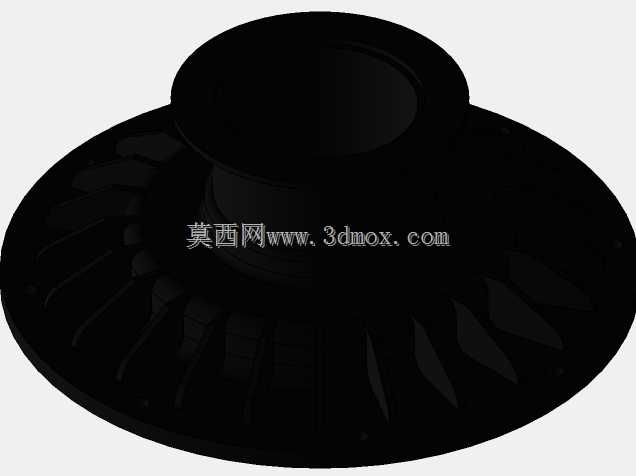

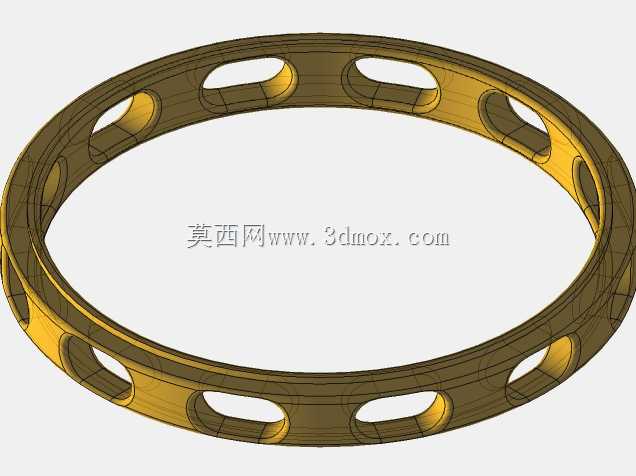

　　建模过程中先确定中心轴的定位基准，轴段采用同轴圆柱特征搭建，顶端伸出段对应轴承支撑位，轴肩位置直接贴合轮盘中心轮毂面，保证转动件的同轴度公差在装配阶段可控。轮盘主体采用大直径圆盘结构，盘面厚度从中心轮毂向边缘逐步递减，既匹配离心力作用下的应力分布规律——轮心区域承受更大的周向拉应力，预留足够壁厚，外缘区域线速度高，减薄厚度可以降低整体转动惯量，让增压响应速度更快。轮盘外侧周向加工有多道平行环槽，这些环槽并非装饰结构：一方面可以作为轮体与壳体密封段的配合边界，减少高压气体从轮缘间隙窜漏；另一方面在拆装维护时，环槽可作为工装卡具的夹持位，避免直接夹持叶片工作曲面造成型面损伤。

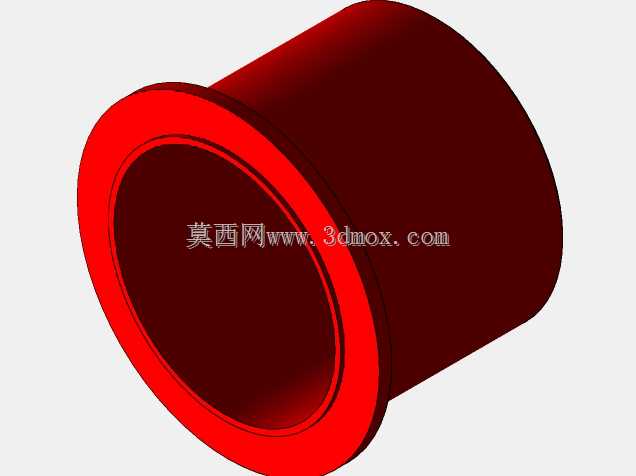

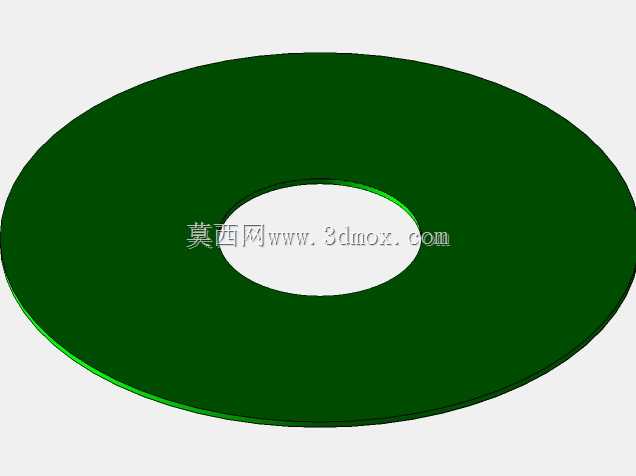

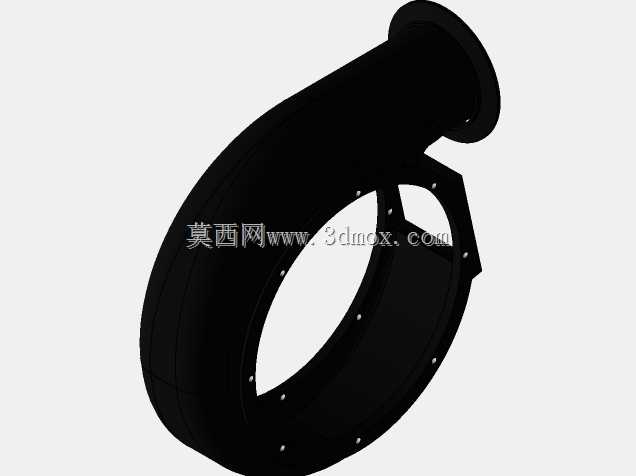

　　从安装边界角度梳理，中心传动轴的伸出长度需要匹配增压器中间体内部的浮动轴承组安装空间，轴径尺寸与轴承内孔形成过渡配合，轴端预留的锁紧位可以安装锁紧螺母，限制轮盘轴向窜动。轮盘的最大外圆直径必须严格小于增压器压气机壳/涡轮壳的内腔型线直径，单边预留0.3-0.8mm的运转间隙，既防止高温工况下轮体热膨胀蹭刮壳体内壁，又避免间隙过大导致增压压力泄漏、压气效率下降。轮盘背面的轮廓需要和中间体的端面密封槽对齐，背部的台阶面贴合止推轴承端面，承担转子轴系运转时产生的轴向力，平衡涡轮端与压气机端的气压差。

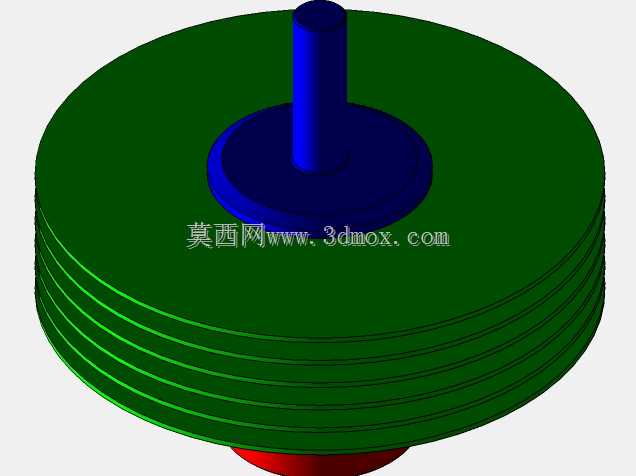

　　设计思路上没有采用复杂的异形曲面叶片做过度渲染，而是聚焦转子总成的基础装配逻辑：初学者可以通过该模型理解增压器“废气驱动-同轴传动-压缩进气”的动力传递路径，结构设计人员可以以此为基础延伸添加叶片型面、冷却油道、密封环等细节特征。轮盘底部露出的小段红色特征对应轴系下端的连接定位段，用于和另一侧的涡轮叶轮或锁紧结构对接，完整还原转子总成两端支撑、中间固定轮盘的布局形式。在实际选型匹配时，轮盘直径、轴颈长度两个核心尺寸直接决定增压器的适配排量范围：大直径轮盘可以提供更大的进气流量，适配大排量发动机，但转动惯量上升会导致涡轮迟滞明显；小直径轮盘响应速度快，更适合小排量机型的低转速扭矩提升，建模时将这些核心配合面的几何关系完整保留，方便后续做干涉检查与工程图导出时直接标注尺寸公差、形位公差，对接后续的加工工艺与装配流程。
