可换电池式DIY移动电源结构设计方案

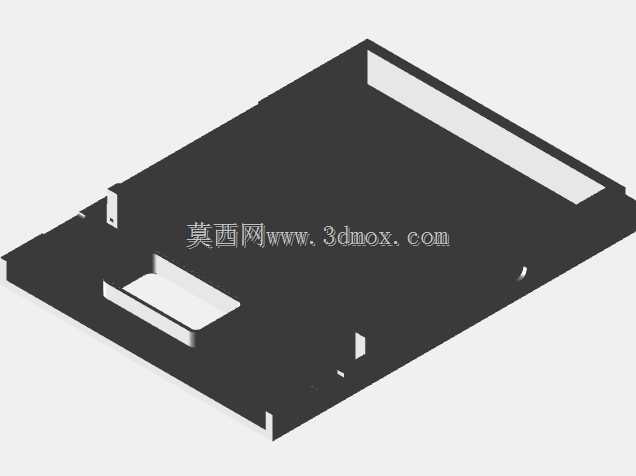

　　日常户外作业、临时电子设备调试场景中，固定封装的移动电源一旦电芯衰减就整体报废，既增加耗材成本，也无法适配临时多设备补能的灵活需求，这款可换电芯的移动电源结构，正是针对这类场景做的定向设计。整个外壳采用无螺丝卡扣式装配逻辑，上下盖通过周圈均匀分布的卡爪实现扣合，装配时对准定位槽按压即可完成锁合，拆卸时用薄撬片沿侧边缝隙轻撬就能分离上盖，全程不需要额外紧固件，既减少了装配工序的零件数量，也避免了螺丝柱占用内部电芯排布空间。

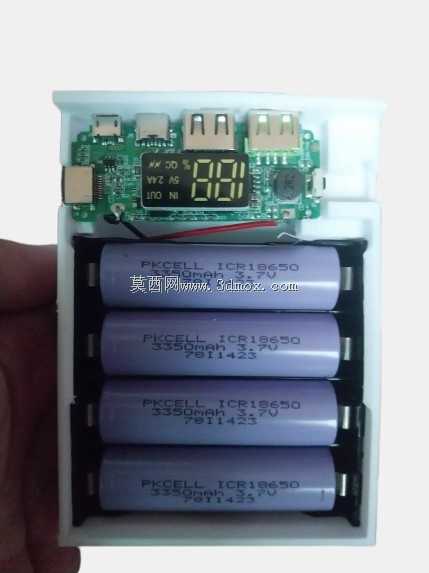

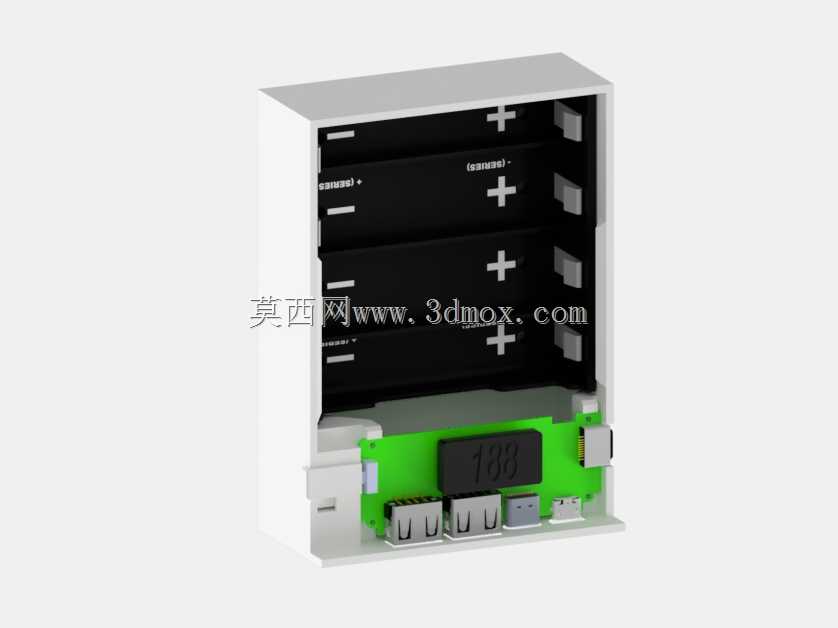

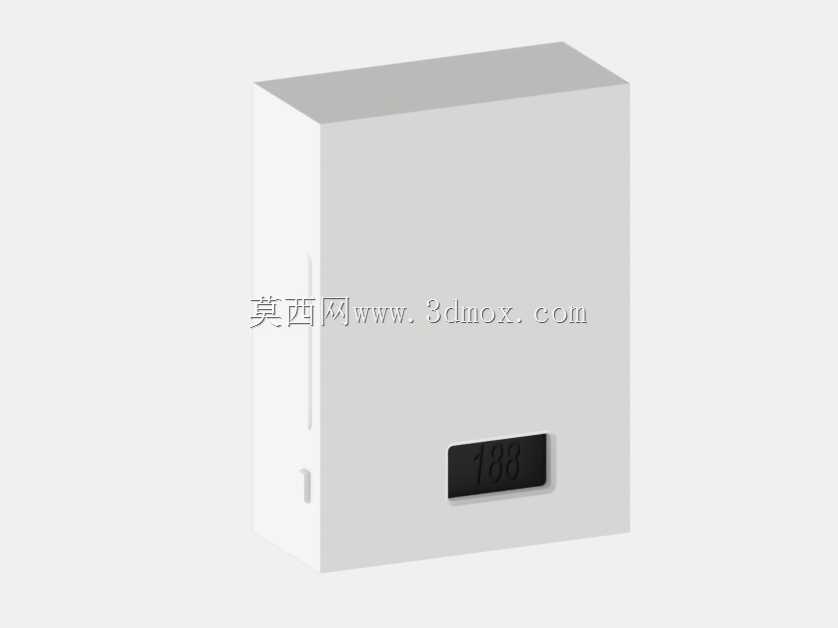

　　内部预留四节18650圆柱电芯的安装位，搭配独立的固定器做电芯限位，固定器上设置对应每节电芯的弹性卡位，电芯装入后不会因晃动出现正负极接触偏移，更换电芯时只需要掀开上盖，取出旧电芯按正负极标识放入新电芯即可，不需要焊接操作，普通使用者也能快速完成电芯替换。正面嵌入的数显模块直接与充放电控制板连接，能够实时显示剩余电量百分比，避免传统指示灯电量显示模糊的问题，数显窗口做了下沉式设计，表面与外壳平面齐平，不会因日常放置摩擦刮花显示面。

　　侧边预留的充电输入、放电输出接口位置做了加厚凸台结构，反复插拔线材时不会出现接口处壳体开裂的问题，接口内部设置定位筋，控制板装入后直接卡在定位筋之间，不需要额外打胶固定，后期维护更换控制板时只需要拆开上盖就能直接取出。整个壳体的壁厚控制在1.8mm，既满足手持使用的结构强度要求，也不会因壁厚过大增加整体重量，外轮廓做了R3的圆角过渡，握持时不会硌手，边角处做了0.5mm的倒角处理，打印成型后不需要额外打磨就能去除层纹毛刺。内部的电池座与充放电模块之间预留2mm的走线空间，避免线材挤压导致的绝缘层破损，正负极接触片采用弹片式结构，电芯装入后依靠弹片压力保持稳定接触，即使在移动、轻微震动的使用场景下也不会出现断电问题。

　　这款结构除了作为独立移动电源使用外，还可以作为小型电子项目的外置电池底座，给临时调试的单片机、小型传感器模块提供稳定的5V电源输出，上盖的卡扣结构可以反复拆装，方便根据不同的使用需求更换内部的充放电模块参数，比如调整输出电流、增加快充协议支持等，不需要重新制作整个外壳。壳体设计时充分考虑了无支撑打印的需求，所有卡扣结构的拔模角度设置为3度，内部的加强筋都顺着打印方向排布，打印时不需要添加任何支撑结构，成型后去除底面的 raft 就能直接装配，不会出现支撑残留导致的卡扣配合间隙过大问题。电池固定器的卡位尺寸按照标准18650电芯的直径公差做了适配，直径在18.2mm到18.5mm之间的常规电芯都能顺利装入，不会出现过紧卡滞或者过松晃动的问题，固定器底部预留0.3mm的间隙，避免电芯长度公差导致的装配顶起问题。
