工业重载定向脚轮支撑行走结构

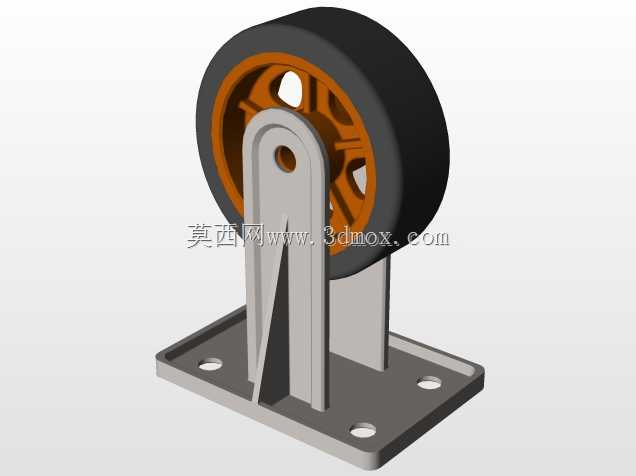

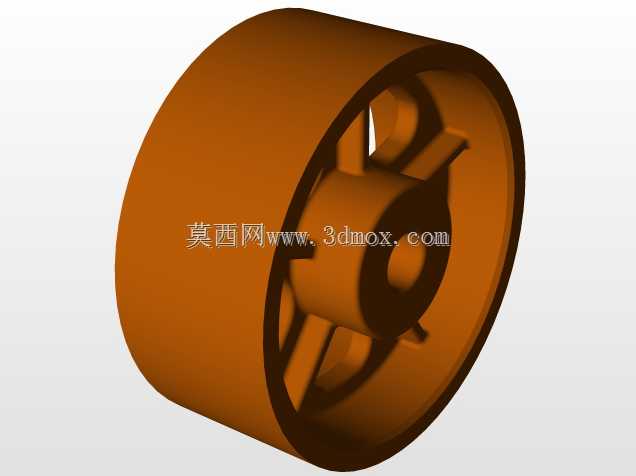

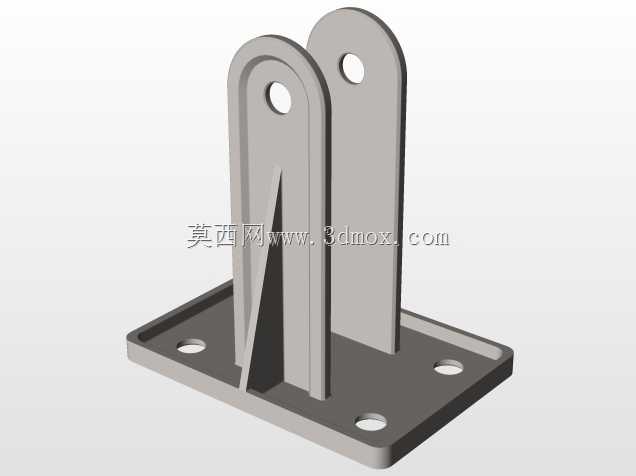

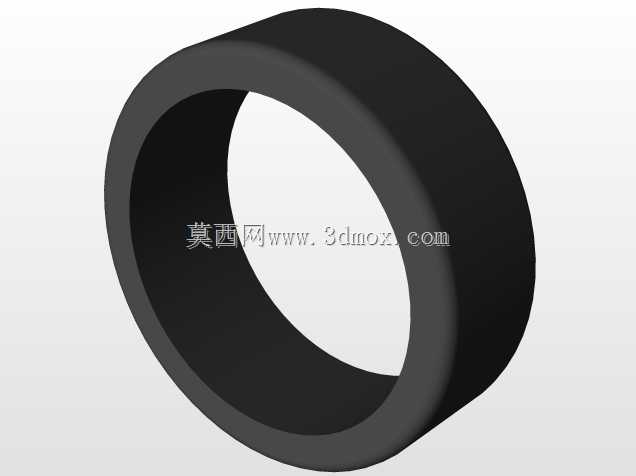

　　这套定向脚轮结构主要面向车间周转台车、固定式工装底座、轻型设备机架、物料转运架等需要直线承载移动的场景，结构形式为不可转向的单轮侧支架形式，区别于带回转盘的万向脚轮，它在推行方向上具有更好的直线保持能力，适合沿固定通道、轨道旁或长距离直线转运的设备使用。轮体采用外圈黑色弹性轮面与内侧橙色轮辐组合的形式，外圈承担接触地面、缓冲振动和降低滚动噪声的作用，内侧轮辐通过镂空减重，既减少材料占用，也方便轮体在转动过程中避让杂物、观察轮轴装配状态。轮架部分采用两片立式侧板夹持轮轴的布局，侧板顶部通过同轴孔安装轮轴，底部共同落在矩形安装底板上，侧板与底板之间设置三角加强筋，使侧向受力能够沿筋板传递到底板，避免支架在偏载推行时出现张开变形。

　　安装底板为扁平矩形钢板结构，四个角位开设沉孔或通孔，紧固件从底板上方或下方穿入设备底梁后即可完成固定，孔位分布兼顾常见台车架的安装间距，底板边缘做折边或加厚处理，承压时不易翘曲。从建模细节看，轮面与轮辐之间保留明确装配边界，轮轴穿过两侧支架和轮体中心，轮体可绕轴自由转动；支架侧板外形并非简单直板，上部围绕轮轴做成圆弧过渡，下部延伸至底板并与加强筋合并，这种轮廓能够在控制支架高度的同时扩大受力截面。实际选型时，这类脚轮通常用于不需要横向转向的设备端位，例如一台四角支撑的转运车，可在一端布置两个定向轮、另一端布置两个万向轮，推行时由定向轮约束行进方向，万向轮负责转向调整；若四个位置全部使用定向轮，车辆只能沿单一方向移动，

　　适合嵌入固定生产线旁的预置工位。设计轮架时需要重点关注轮轴孔与底板安装面的平行度，如果孔轴相对底板倾斜，轮体落地后会出现单侧摩擦，推行阻力明显增大并造成轮面偏磨。侧板间距要与轮体轮毂宽度匹配，间隙过小会在焊后变形或涂装层增厚时夹住轮体，间隙过大则轮体在横向冲击下发生窜动，轮轴承受附加弯矩。加强筋的高度一般延伸到侧板受力较大的中下部，因为脚轮经过地面接缝、门槛或坑洼时，冲击力从轮接触点经轮轴传到侧板上部，再沿侧板向下扩散，筋板过低无法抑制侧板弯折。滚轮外径决定越障能力，外径越大，越过电缆槽、地面凸起和车间门槛时越平缓，但外径增加会抬升设备整体高度，影响底架离地间隙和人员操作面高度；轮面宽度则影响接地压强，较宽轮面对环氧地面、木地板或软质地坪更友好，窄轮在硬质混凝土地面上滚动阻力更小。底板孔位设计时要留出扳手操作空间，孔边到板边距离不能过近，防止紧固时局部撕裂；底板厚度与承载等级直接相关，薄底板在满载冲击下容易产生凹陷，使支架焊缝承受反复拉扯。该结构没有额外配置螺栓和螺母，建模重点集中在脚轮本体的配合关系上，轮体、轮轴、侧板、加强筋和底板各自独立成型，便于在工程中拆解出工程图，也方便后续替换不同材质轮面、调整轮径或更改底板孔距。对于设备布局而言，定向脚轮的安装方向必须保证轮面旋转平面与车辆常用行进方向一致，若装配时偏转角度，轮体长期处于侧滑状态，不仅推行沉重，还会在地面留下擦痕。静载状态下，四个脚轮的底板贴合面应尽量共面，

　　地面不平或底架焊接误差会让其中某个轮子悬空，此时可通过垫片调整底板高度，使载荷均匀分配。动载推行过程中，启动瞬间的摩擦力、转弯时的侧向推力以及越过障碍时的垂直冲击，都会集中在轮轴和侧板连接区域，因此支架上部圆弧处不应出现尖锐截面突变，模型中该处过渡平顺，有利于降低应力集中。轮辐镂空结构虽然减轻重量，但辐条宽度和根部圆角需要保留足够尺寸，避免冲击载荷下辐条断裂；轮面材料通常选用聚氨酯、橡胶或尼龙，不同材料对应不同噪声、耐磨和防滑要求，结构模型保留了轮面厚度和轮辐包覆关系，可直接作为后续材质选型的基础。整体结构没有复杂传动件，加工方式以板材切割、折弯、焊接和轮体装配为主，适合批量制作成标准脚轮部件，也可以按设备承载需求改尺寸后集成到专用行走机构中。
