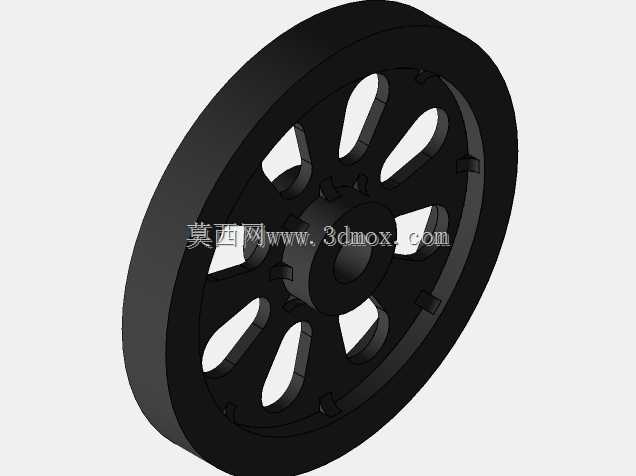

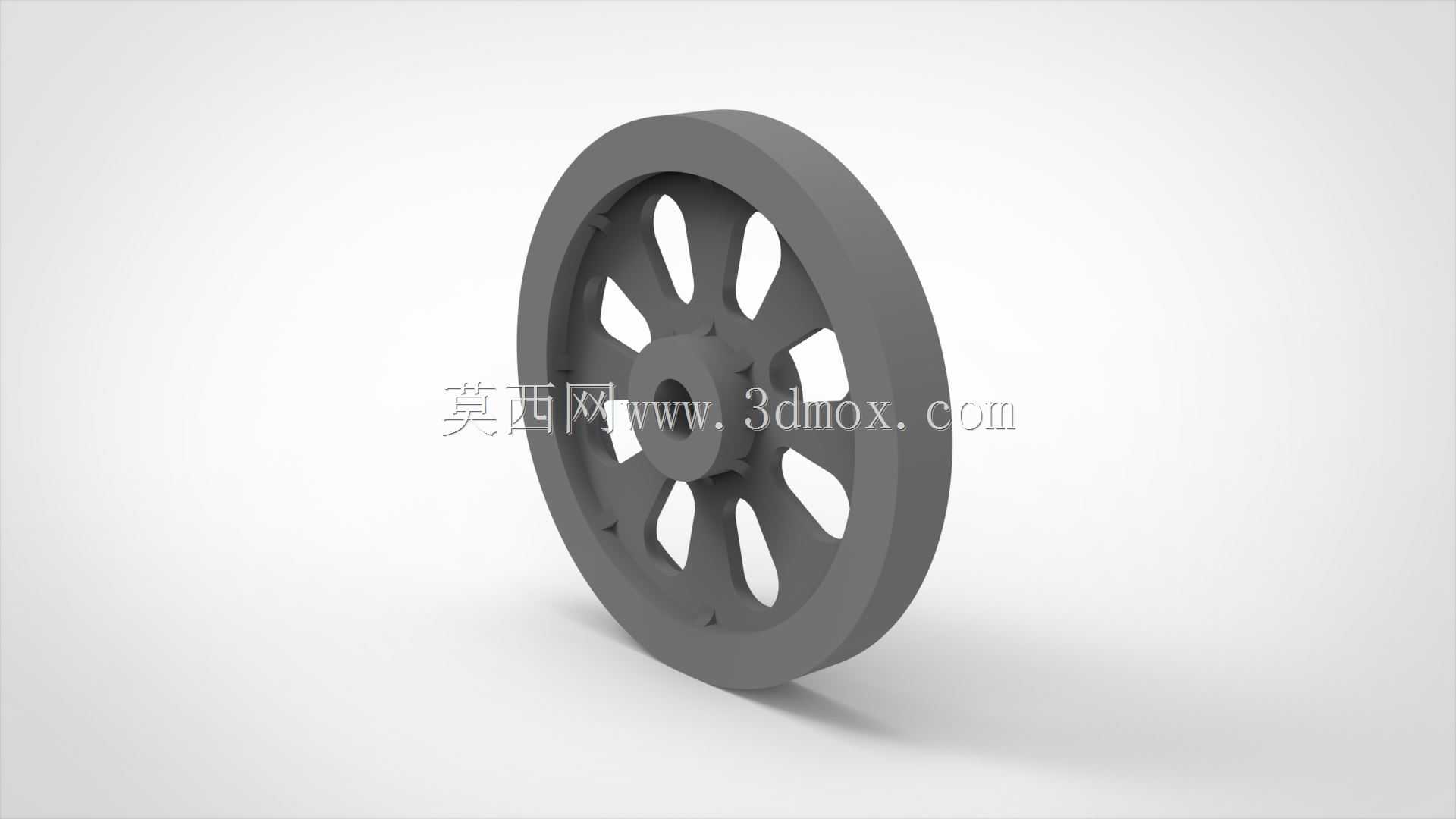

立式蒸汽机辐条式储能飞轮结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620242
  • 立式蒸汽机辐条式储能飞轮结构
  • 立式蒸汽机辐条式储能飞轮结构

  该飞轮结构主要面向立式蒸汽机这类低速、周期性做功的动力设备,用于曲轴输出端或传动主轴上,承担转速波动抑制、转动惯量储备和曲柄连杆机构平稳越程的作用。蒸汽机在活塞往复运动过程中,蒸汽推力并非全程均匀作用,曲柄经过死点位置时有效转矩明显降低,若主轴上没有足够的旋转质量,设备会出现忽快忽慢、冲击增大、连杆受力突变等问题。该轮盘通过外缘集中质量形成较大惯量,在做功冲程储存动能,在排气、换向及曲柄转矩不足阶段释放能量,使主轴转速保持相对连续,也能改善皮带轮或后续传动机构的运行稳定性。

  从结构形式看,零件采用轮缘、辐条和轮毂组合的经典飞轮布局。外侧为较宽厚的环形轮缘,质量尽量布置在远离回转中心的位置,这样在相同材料体积下可获得更高的转动惯量,兼顾储能效果与材料利用效率。中部轮毂用于与主轴配合,承担扭矩传递和径向定位,孔径、键槽或紧固结构需要根据主轴尺寸及载荷方向确定。轮缘与轮毂之间通过多根弯曲辐条连接,辐条沿周向均匀分布,既减少整体重量,又保留足够的刚度和承载路径。辐条之间形成大面积镂空,可降低铸件自重,减少材料堆积,也有利于铸造时散热和减小热节。

  在实际设计中,飞轮并非单纯追求重量越大越好。轮缘直径、厚度和材料密度直接决定惯量大小,但外径增大会提高外缘线速度,离心应力也随之上升,因此需要结合额定转速、安全系数和材料强度校核。对于立式蒸汽机这类转速不高但冲击载荷明显的设备,轮缘通常采用较厚实的截面,以保证储能能力;辐条则需要承受旋转离心力、主轴驱动扭矩以及往复机构传来的脉动载荷。辐条与轮缘、轮毂交接处应保留平滑过渡,避免尖角造成应力集中,尤其在铸件中, abrupt 截面变化容易形成缩松、裂纹和疲劳薄弱区。

  安装边界方面,轮毂内孔是飞轮与主轴之间的关键配合面。设计时需保证内孔轴线与轮缘外圆同轴,端面与轴线垂直,否则高速或长期运转时会产生附加振动。若采用键连接,键槽位置应避开辐条根部的高应力区,并保证键侧能够可靠传递扭矩;若采用锁紧套或压紧螺母,则需在轮毂端部预留装拆空间。轮缘外圆可作为皮带传动面或惯性轮面使用,外圆表面的圆度、粗糙度和动平衡状态会影响传动平稳性。轴向宽度需要与机架、轴承座、曲柄及皮带位置协调,避免旋转时与机体、连杆或防护罩发生干涉。

  建模时应重点还原轮缘截面、辐条曲线、轮毂凸台和镂空区域的空间关系。回转主体可通过旋转特征建立,再对阵列辐条进行周向均布;辐条与轮缘、轮毂相接处宜采用圆角或加厚过渡,使结构更接近铸造零件。镂空窗口的形状不仅影响外观,也改变辐条受力方向和轮缘支撑点数量,窗口过大会削弱轮缘局部刚度,窗口过小则减重效果有限。工程建模中还应考虑毛坯拔模斜度、加工面余量以及铸件壁厚均匀性,避免出现孤立厚壁部位。

  该类飞轮常见于老式蒸汽机、小型往复动力装置、教学演示设备以及机械原理实验台。在整机布置中,它通常靠近曲柄机构或传动输入端,既能稳定主轴,也能让离合器、皮带轮等后续部件获得较平稳的输入条件。维护时需关注轮毂配合是否松动、辐条根部是否产生裂纹、轮缘是否有异常磨损,并在装配后进行必要的静平衡或动平衡检查。整体结构虽然外形简洁,但轮缘惯量匹配、辐条刚度、轮毂配合和安装间隙共同决定了设备运行的可靠性。
