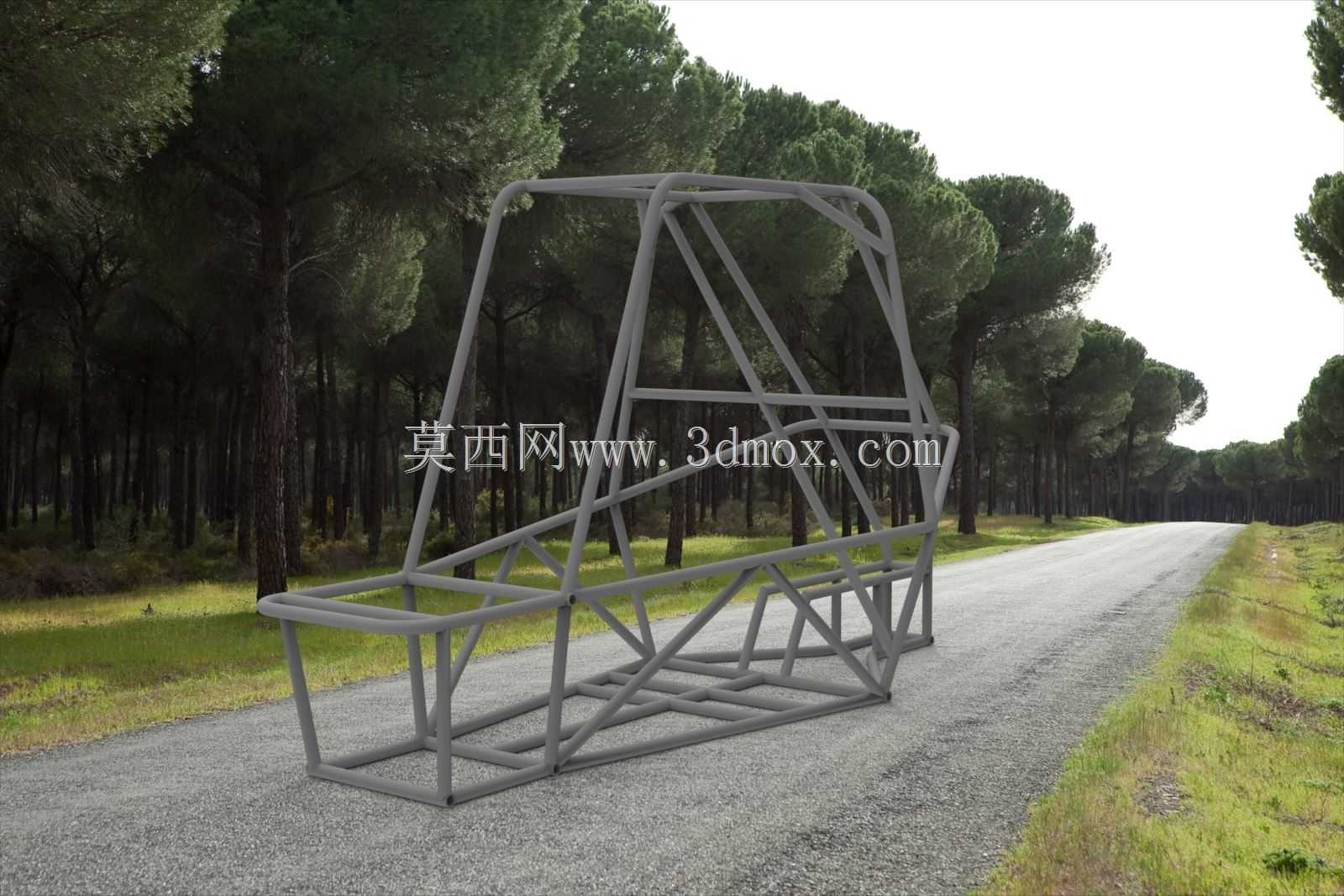

全地形越野赛车防滚安全桁架车架

　　这套钢管桁架结构主要服务于越野赛事中的全地形车辆，核心作用是在车辆发生翻滚、侧向撞击或正面碰撞时，为驾乘人员保留完整的生存空间。不同于普通乘用车辆依靠冲压钣金车身承载的思路，越野赛车在非铺装路面、陡坡、飞跳落地等极端工况下，车身会持续承受交变冲击，常规薄壳车身很容易出现焊点撕裂、立柱弯折的问题，因此采用圆管空间桁架作为主承载结构，能够把碰撞能量沿多根杆件分散传递，避免局部应力集中导致整体垮塌。

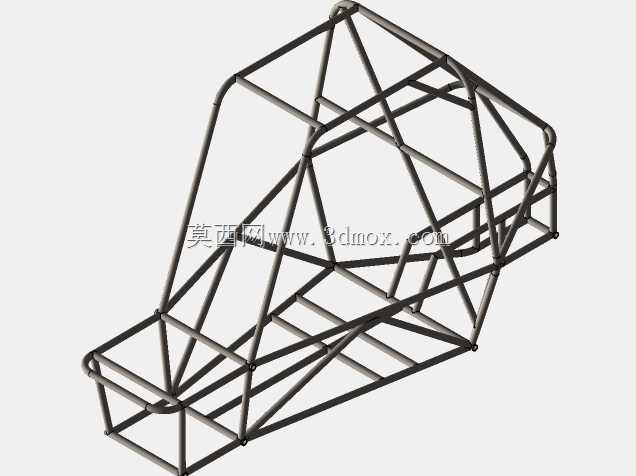

　　从结构布局来看，车架前部预留了动力总成、转向机构与前悬架的安装点位，杆件走向围绕发动机轮廓、散热器布置空间和前轮跳动边界展开，既保证维修拆装时工具能够顺利伸入，也避免悬架摆臂在全行程运动中与管架发生干涉。中部乘员舱是整个桁架的防护核心，顶部横向与斜向杆件交叉形成笼式轮廓，侧边防撞杆沿驾乘人员肩、肘、髋部分布，在车辆侧翻贴地滑行时，外侧钢管先接触地面承担摩擦与挤压载荷，不会直接挤压到乘员身体。后部区域则围绕后悬架安装点、油箱或电池布置空间进行杆件补强，后斜撑从乘员舱后立柱一直延伸到后悬架铰接位置，把落地冲击直接传导至整体框架。

　　设计过程中需要先锁定人机边界，再反推管架外形。驾乘人员佩戴头盔后的头部最高点、肩部宽度、方向盘转动范围、安全带锚点位置都要先在三维空间中确定，防滚架内表面与头盔之间需保留足够安全间隙，防止车架变形时接触头部。钢管的弯折半径、节点交汇角度都要兼顾弯管加工工艺，过小的弯曲半径会导致管壁外侧拉伸减薄、内侧起皱，节点处多管相贯则需要在建模阶段反复修整切口，保证现场焊接时杆件能够紧密贴合，减少焊缝填充量与焊接变形。

　　受力逻辑上，这套空间桁架并非单纯堆料加厚，而是通过三角形稳定构型把每根管材转化为二力杆，碰撞载荷以轴向拉压形式传递，充分发挥圆管截面抗弯、抗扭效率高的特点。主环、前环、斜向支撑之间形成连续的传力路径，前撞时前部杆件逐级溃缩吸能，冲击力通过底梁与斜撑向后分散；翻滚时顶部环框承受垂直下压，交叉斜杆抑制菱形变形；侧向撞击时侧边梁与横向连接杆共同限制乘员舱侧向收缩。

　　安装边界方面，车架底部的悬架硬点、发动机悬置孔位、安全带固定座都需要在建模时保持同轴度与位置精度，这些点位直接决定四轮定位参数、动力传动对中精度以及安全带受力角度。外围覆盖件、车灯、仪表台等附件均以管架作为安装基准，桁架外轮廓也要预留车身覆盖件的安装卡扣与钣金折边空间，保证后期装配时外观件不会与钢管焊缝冲突。整体结构在满足赛事防护要求的前提下，尽可能优化管材排布，去除不参与主要传力的冗余杆件，兼顾轻量化与刚性，为越野车辆在复杂路况下的行驶安全提供基础承载保障。
