轮式移动喷漆机械臂原型结构设计

　　这套轮式移动喷漆机械臂原型，面向中小型构件表面涂装、车间补漆、木制品外表面喷涂以及小批量试制件的漆面处理场景开发。常规固定喷涂工位往往依赖导轨或六轴机器人落地安装，工件需要反复转运到指定喷涂房，对于尺寸跨度大、摆放位置不固定、单件小批量的加工任务，转运和工位调整占用的辅助时间往往超过喷涂本身。该方案把多关节机械臂直接集成在四轮移动底盘上，设备可以沿车间通道自行推进到工件旁，在不搭建固定地轨的情况下完成臂展范围内的喷涂动作，特别适合家具厂木构件喷涂、教学样机验证、实验室自动化涂装演示以及柔性产线的末端补漆作业。

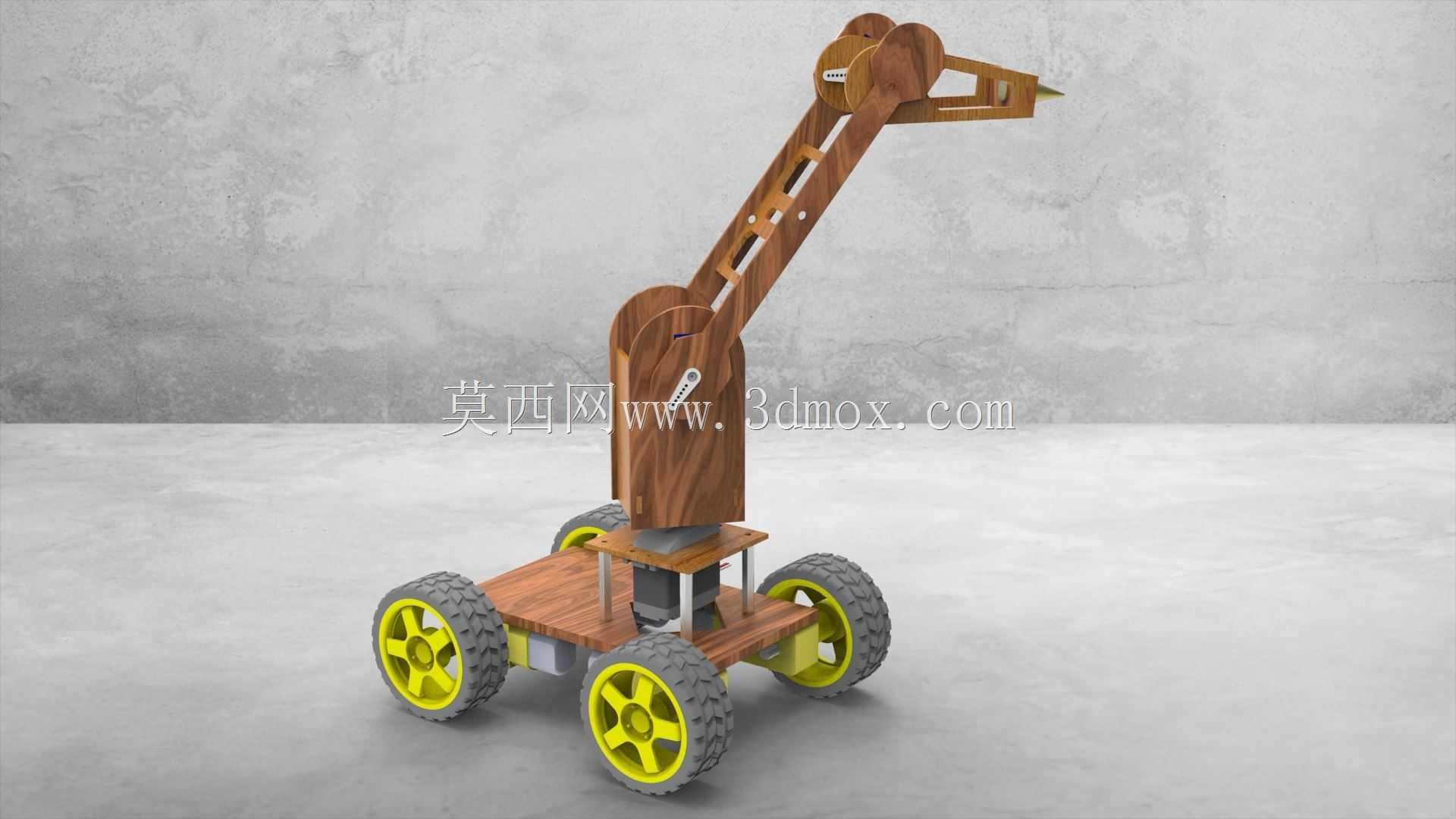

　　从结构布置上看，下部行走部分采用四轮差速承载形式，四个大直径越野花纹轮分别布置在底盘四角，轮辋与轮毂采用醒目的黄色区分，轮胎外径较大，能够越过车间地面的电缆槽、轻微门槛和不平整地坪。底盘主体为层板拼接的承载平台，板材既承担轮轴、转向支撑和上部回转座的安装基准，也作为电池、气路元件、喷涂控制盒和涂料管路的容纳空间。四轮布局让整机在臂部完全伸出时仍具备较好的抗倾覆能力，设计时需要重点核算臂端最大外伸工况下的整机重心投影：当大臂抬升至高位并向前伸展时，倾覆力矩会沿臂展方向迅速增大，底盘配重、轮距和轴距必须共同约束重心，保证重心始终落在四轮接地点构成的稳定多边形内。

　　上部执行机构采用串联多关节臂形式，底部回转座安装在底盘中央承载区，通过竖向回转关节实现臂体相对底盘的水平转向。大臂为长条形箱式结构，沿臂长方向加工出连续减重孔，在保证弯曲刚度的前提下降低抬升惯量；臂体侧面预留铰接孔和锁紧件安装位，用于关节角度调整和检修拆装。小臂末端设置叉形夹持接口，可安装自动喷枪、喷杯或涂装末端执行器，末端接口保留一定的俯仰自由度，使喷枪能够相对工件表面保持恒定距离和垂直姿态。实际喷涂时，漆面质量对枪距、走枪速度和扇面重叠率十分敏感，因此关节运动不能只关注能否到达点位，还要在轨迹规划中约束末端速度平稳，避免关节急转造成涂料堆积、流挂或漏喷。

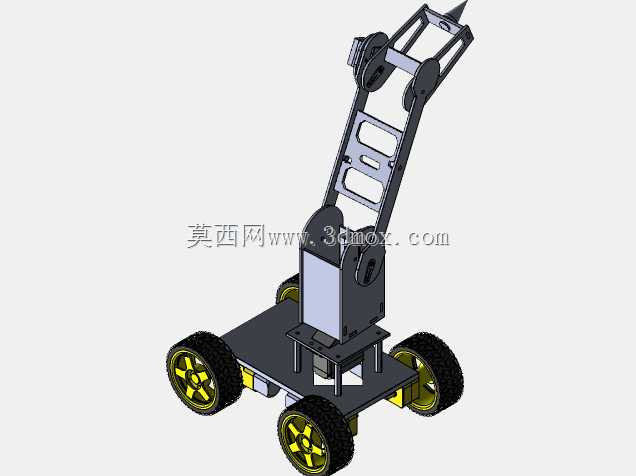

　　原型阶段选择木材作为主承载组装材料，并不是把设备定位为长期高负荷量产装备，而是利用板材切割快、榫接和螺接组合方便、修改成本低的特点，快速验证臂长比例、关节位置、底盘轮距和整机重心关系。木质件在三维建模中可以按层板厚度逐块拆件，明确每一块支撑板、立板和铰接耳板的轮廓，再通过螺栓、垫片和铰接轴完成装配；这种拆件思路同样可以迁移到金属板焊接件、铝型材机架或碳纤维臂体的后续迭代中。需要注意的是，木材在喷涂环境中会受到漆雾和溶剂影响，长期使用时靠近喷枪的腕部、小臂前端应更换为耐溶剂材料，并在关节处增加防尘罩，防止漆雾粘附铰接轴造成转动卡滞。

　　安装边界方面，整机轮廓由底盘宽度、轮胎外径和臂部最大举升高度共同决定。底盘四角车轮外扩，使下部支撑宽度明显大于臂体宽度，运输状态下大臂可向下折叠贴近底盘，降低整机高度并缩小通过尺寸；工作状态下大臂向上抬起，末端高度随关节角变化，车间内使用时需要预留顶部安全空间，避免臂体举升后与照明桥架、风管或厂房横梁干涉。底盘四周应布置急停、警示边界和人工扶持位置，轮边与工件支架之间保留不少于操作安全距离的通道。气路和涂料管路从底盘沿大臂内侧敷设，随关节弯曲布置，走线半径不能在臂部反复俯仰时形成死折；电缆则应与涂料管分槽固定，降低溶剂侵蚀和摩擦破损风险。

　　功能实现上，该设备的核心价值在于把移动定位和喷涂操作合并到同一平台。作业前可根据工件位置推动或遥控底盘到位，锁定车轮或利用底盘支撑件消除晃动；随后通过底部回转、大臂俯仰和腕部姿态调整，使喷枪沿工件表面连续走行。对于平面板件，末端可保持等高直线轨迹；对于框架、杆件或异形木构件，则需要结合关节联动完成多角度包覆喷涂。结构设计人员在建模时应把轮轴中心、回转中心、各铰接轴和末端喷枪中心点作为关键基准，逐一检查运动极限位置的干涉情况，尤其关注大臂减重孔边缘与底座立板、小臂叉形件与末端喷枪之间的最小间隙。通过该原型，可以在投入金属件加工前充分验证移动喷涂机器人的总体构型、稳定边界和关节运动逻辑，为后续防尘、防爆、耐漆雾和自动化导航升级提供可靠的结构基础。
