多类机械基础零件建模练习合集

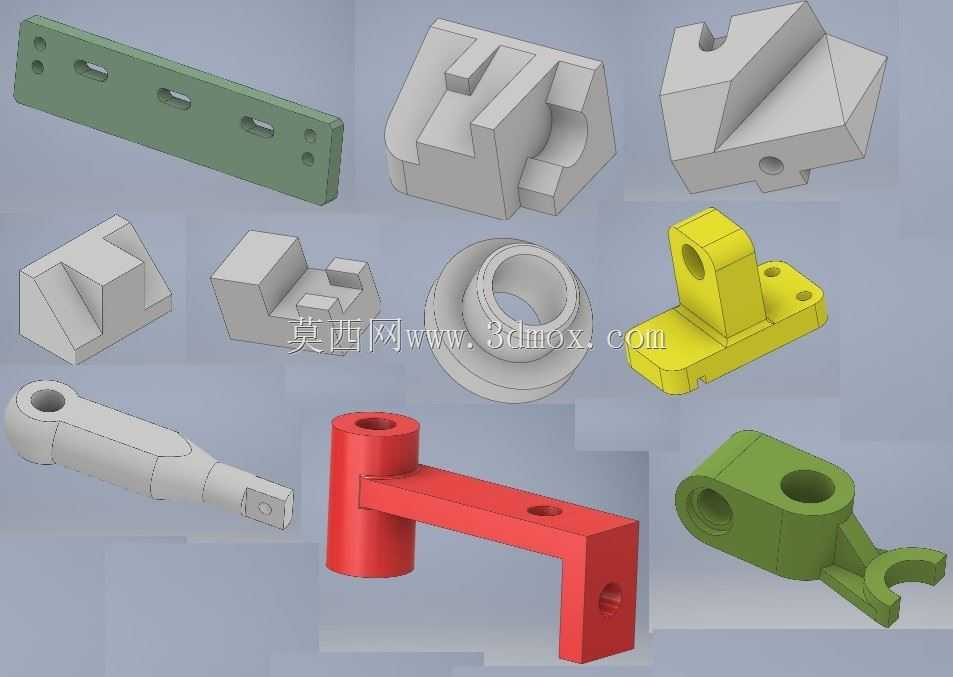

　　这套零件合集覆盖了机械结构设计入门到进阶阶段最常接触的典型构型，从长条形安装板、异形支座、带孔铰接件到L型支撑座，每一个零件都对应实际设备里随处可见的功能单元，没有冗余的装饰特征，所有凸起、开孔、切槽都服务于装配与受力需求。

　　先看最左侧的绿色长板件，这类零件在设备里常作为导轨安装垫板、传感器固定支架或者工位间的连接撑条使用，板身沿长度方向均匀布置了多个长圆形腰孔，设计腰孔而非圆孔的核心目的，是给装配预留调节余量：现场安装时如果相邻部件的孔位存在小幅偏差，或者需要调整传感器的检测距离、导轨的平行度，松开紧固件就能沿腰孔方向滑动调整，不用重新扩孔返工。板的两端额外加工了小圆孔，用于穿入定位销或者紧固螺钉，板厚方向的边缘做了轻微倒角，既避免装配时划伤人手，也能去除铣削加工产生的锐边毛刺。这类长板的安装边界要重点控制长度方向的直线度，以及腰孔中心距的公差，若板件过长还要在建模时预留加强筋的位置，避免锁紧后板身发生翘曲，影响上面安装的检测元件精度。

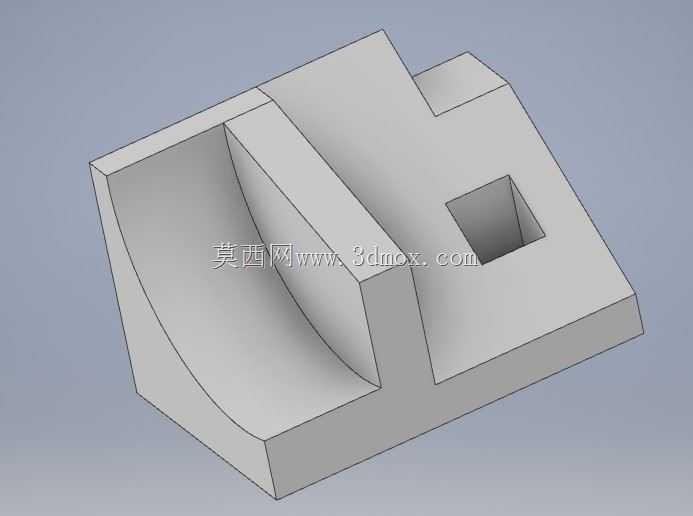

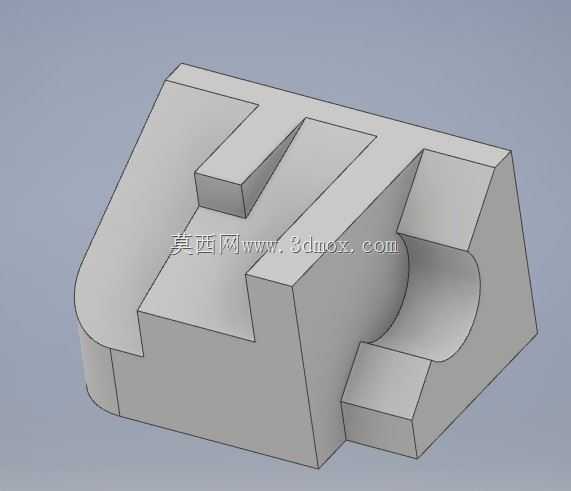

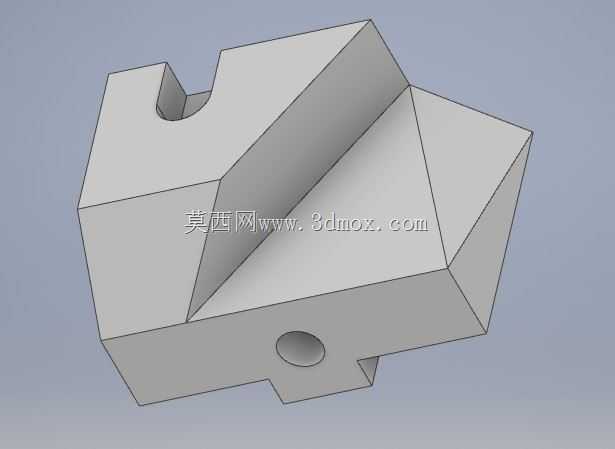

　　图里多个灰色的异形块体，属于设备里的定位挡块与限位支座，这类零件大多用在工装夹具或者自动化生产线的工位上，作用是给工件提供硬定位：工件输送到指定位置后，挡块的直面顶住工件侧边，限制其自由度，保证后续加工、装配的位置一致性。这些块体上的凹槽、斜切面都不是随意绘制的，凹槽用于避让工件上的凸起轮廓，斜切面则是导向入口，工件移动过来时可以顺着斜面滑入定位位置，不会直接撞在挡块棱角上发生卡滞。部分块体底部加工了沉孔，装配时螺钉从下方穿入把挡块锁在工作台面，沉孔设计可以让螺钉头完全埋入零件内部，不会突出表面刮蹭工件。

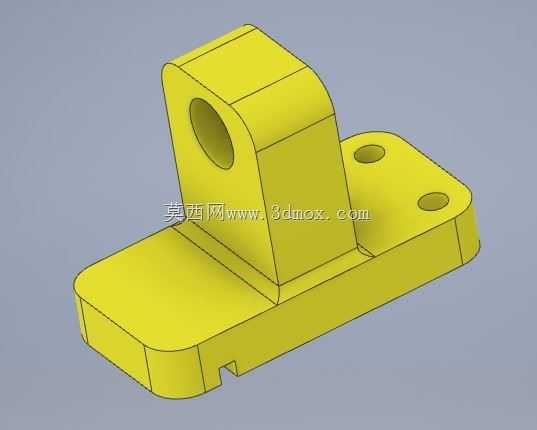

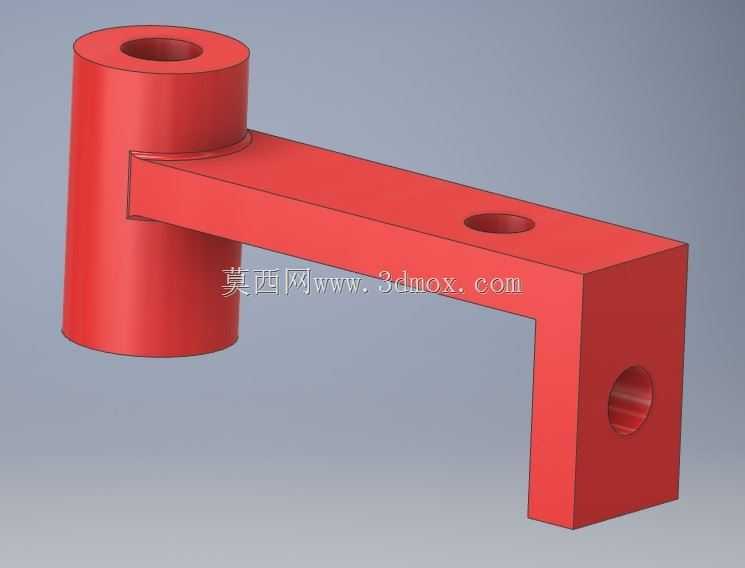

　　黄色的双耳支座与红色L型弯座，是典型的支撑铰接类零件。黄色支座底部的两个凸耳各开了一个安装孔，用于把整个支座固定在机架上，上方竖立的筒状部分加工了同轴通孔，用来穿入转轴或者铰接销，外接摆杆、拨叉这类需要绕轴转动的部件。建模时必须保证两个底孔的中心连线与上方筒孔的轴线平行度，否则转轴穿入后会出现卡滞，转动时阻力忽大忽小。红色L型零件的竖直圆柱段同样是转轴安装位，水平伸出的臂体上开了通孔与端部螺纹孔，这类结构常用来安装检测传感器或者行程触发挡片，圆柱段可以绕自身轴线旋转，调整臂体的朝向，调整到位后侧面的紧定螺钉锁死转轴，就能固定触发位置，在设备的行程限位、工位检测场景里十分常用。

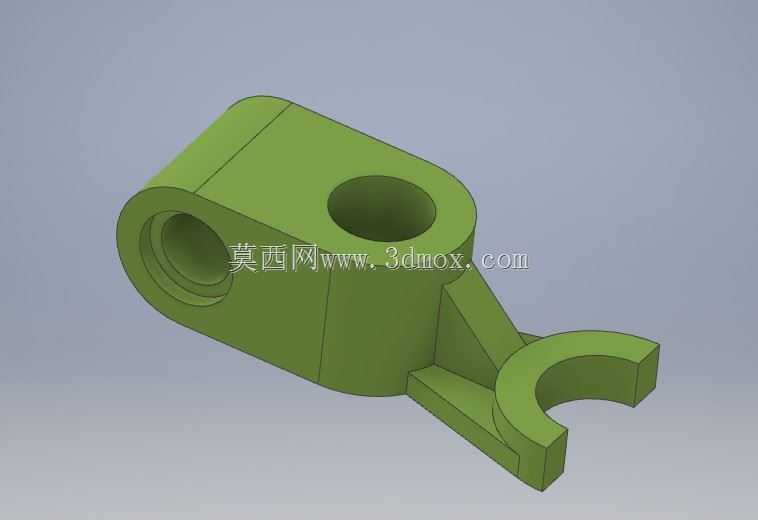

　　绿色的叉形铰接件与灰色的环形套类零件，对应传动与导向部位的功能需求。叉形件一端的圆孔用于和转轴配合，另一端的开口叉口可以卡入拨销，把转轴的旋转运动转化为拨销的直线往复运动，是简易曲柄滑块机构里的常见连接件，叉口的两个内侧端面要保证平行，和拨销配合时留有合理间隙，既不能间隙过大出现冲击晃动，也不能间隙过小导致运动卡死。环形套类零件内孔是轴承安装位，外圆的台阶面用于轴承轴向定位，这类衬套类零件要严格控制内孔的圆柱度与同轴度，压入轴承后才能保证转轴运转平稳。

　　整套零件的建模思路完全遵循从草图到特征的正向设计逻辑：先绘制主体截面，通过拉伸生成基础实体，再依次添加打孔、切槽、倒角、圆角等工艺特征，每一处特征都对应实际加工的工序顺序，建模时同步考虑零件的装夹方式、刀具可达性，避免出现无法加工的封闭内腔或者过小的深孔特征，不管是用于结构设计练习还是加工工艺参考，都能贴合实际机械设计的工作场景。
