多折面几何钣金折边练习造型

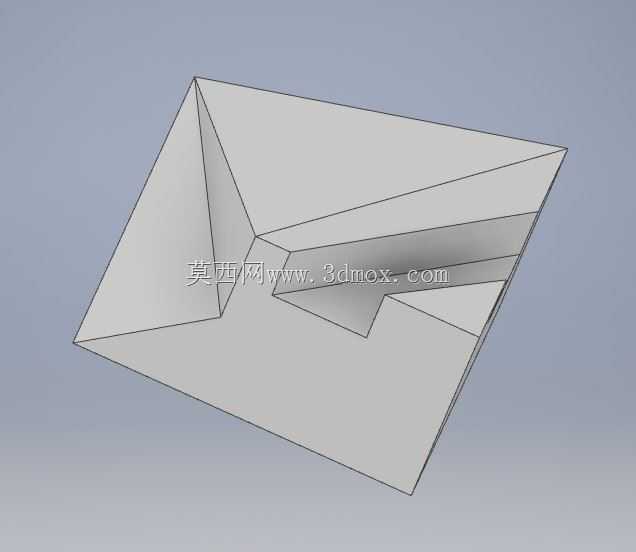

　　该造型属于典型的空间多折面钣金折弯练习件，整体以薄平板材为基础，通过多条空间折线将平面板材分割为多个不同朝向的三角、四边形折面，各折面沿折线呈不同角度弯折，最终形成非规则的立体折边结构，没有额外的装配零件、连接孔位或功能附件，核心作用是帮助结构设计从业者掌握空间折弯线的草绘定位、多面折弯角度匹配、钣金展开校核这类基础但关键的建模能力。

　　从实际工程应用场景来看，这类多折面折弯结构并非直接量产的终端零件，但其建模逻辑广泛对应通风管道异形转接段、设备外壳异形护罩、非标机架包覆钣金、料斗导流衬板、传感器安装支架的异形折弯面等工况：这类工件往往无法用简单的直角折弯完成，需要在平板上预先绘制多条不平行、不同向的折弯线，折弯后各面既要满足空间避让要求，又要保证相邻折面的边线完全对齐，不存在缝隙或重叠。做这类练习时，首先要在草图阶段锁定所有折线的端点坐标，所有折线必须首尾衔接形成完整的分割网络，不能出现悬空线段，否则后续折弯时会出现面无法生成、展开报错的问题。

　　设计思路上，该造型没有采用对称结构，刻意设置了多处锐角折弯与非正交折面，用来模拟实际工程中遇到的不规则包覆需求：外围大折面构成整体的轮廓边界，内部的小折面形成内凹的折边结构，部分折面互相交叉形成类似加强压筋的形态，这种结构在实际钣金件中可以大幅提升薄板材的刚性，不需要额外焊接加强筋就能避免平板受力变形。建模过程中需要先完成基础平板的绘制，再逐一定义每条折弯线的折弯方向、折弯角度与折弯半径，薄钣金的折弯半径通常取板材厚度的0.8到1.5倍，折弯线位置要预留折弯扣除量，否则展开后的下料尺寸会出现偏差，实际加工时折边会出现尺寸超差。

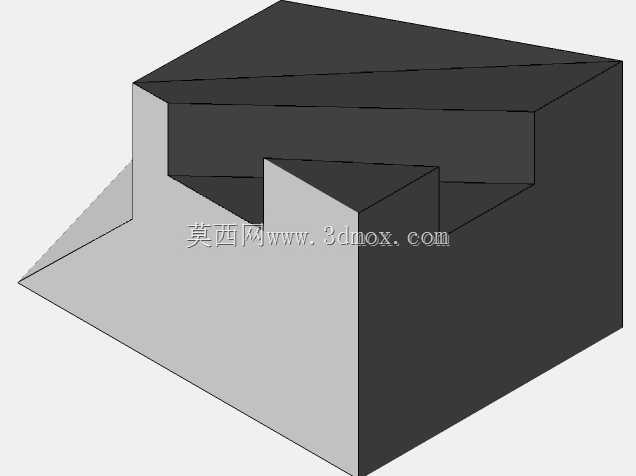

　　从外形与安装边界来看，该造型整体外轮廓为近似菱形的扁平立体结构，所有折面均在同一板材轮廓范围内完成弯折，没有向外伸出的额外结构，整体占用空间紧凑，弯折后最大高度远小于平面方向的长宽尺寸，属于浅拉伸类折弯件。这类结构在实际投产时，下料阶段可以直接通过展开图输出激光切割或数控冲裁的加工代码，折弯工序需要按照由内到外的顺序安排折弯工序，先加工内部小折面的折弯，再完成外围大面的弯折，避免后续折边时刀具和已成型面发生干涉。如果作为设备护罩使用，只需要在外围的平直折边上预留安装孔，就可以直接贴合在设备机架的对应安装面上，内凹的折面既可以避让内部的管路、传感器接线，又能通过折边结构提升护罩的抗冲击能力，不会像平板护罩那样轻易发生凹陷变形。

　　对于建模练习而言，完成该造型后还可以同步做钣金展开验证，检查所有折弯面是否可以无冲突展开为单一平板，若出现展开报错，通常是折弯线端点未完全重合、相邻面存在微小重叠或者折弯角度设置超过工艺极限，这类问题也是实际钣金设计中最常遇到的工艺错误，通过该练习可以快速建立空间折弯结构的设计逻辑，规避后续出图时的工艺性问题。
