双耳铰接式机械连接支座结构

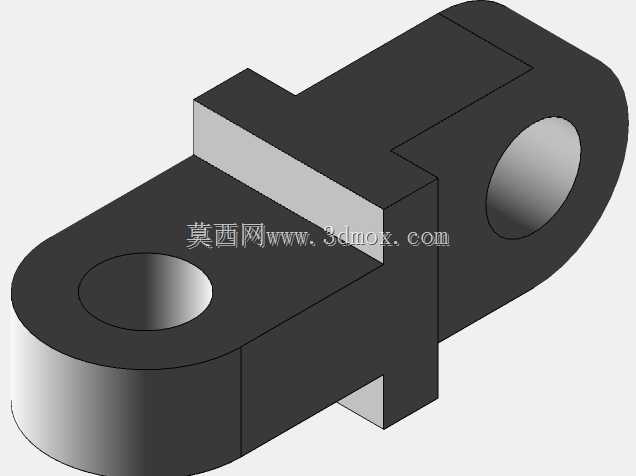

　　该零件属于典型的双端铰接连接构件，在各类连杆传动机构、工装夹具、输送设备摆臂、液压执行件配套支座以及小型自动化设备的活动连接点位中十分常见。零件整体为一体式铸锻或机加工成型结构，两端分别设置带同轴通孔的环形耳座，中间通过阶梯状的实体连接臂将两个耳座连为整体，两端耳孔的轴线保持平行，用于穿装销轴，实现两个外部构件之间的铰接传动，允许连接点位在工作平面内产生设定角度范围内的相对摆动，抵消设备运行过程中因装配误差、构件形变带来的位置偏差，避免刚性连接在交变载荷下出现应力集中断裂的问题。

　　从实际工况使用角度来看，这类双耳铰接支座常作为传动链路里的中间转接件：一端耳孔可与设备机架上的固定吊耳配合，通过销轴完成定位，另一端耳孔则与摆杆、拉杆或者驱动元件的活动端相连，当驱动端输出直线往复动作时，该构件可以随动作同步摆动，传递拉力、压力以及小幅的剪切载荷，在轻工包装生产线、非标工装治具、农业机具连杆组、小型起重辅助机构里都能见到同结构形式的零件。区别于单耳吊点，双端带孔的一体式结构不需要额外拼接多个小件，整体刚性更好，长期承受交变载荷时连接面不会出现拼接松动，维护时仅需定期检查销轴磨损与孔位配合间隙即可。

　　结构设计层面，建模时首先要敲定两端耳座的核心尺寸：两端环形耳的外圆直径、内孔直径直接决定了可适配的销轴规格，耳座的轴向厚度需要和配对耳板的厚度留好装配间隙，保证销轴穿入后两端可以正常加装开口销或者轴用挡圈完成轴向限位。中间连接臂采用阶梯变截面的造型，并非随意做凸起造型：靠近耳座的位置截面厚度更大，把耳孔周边的材料补足，因为销轴传力时，孔壁上下区域是应力最高的位置，加厚的实体段可以大幅降低孔口的应力峰值；连接臂中段的截面根据受力方向做收窄处理，在不影响整体抗弯强度的前提下去掉多余材料，既控制零件整体重量，也减少铸造成型时的壁厚差，避免冷却过程中出现缩孔缺陷。

　　建模过程中需要重点管控几处装配边界：首先是两个耳孔的平行度，若两孔轴线出现歪斜，穿装销轴后会出现别卡现象，摆动时阻力陡增，还会造成销轴单侧偏磨；其次是两端耳座的内侧间距，这个尺寸决定了配对连接件的插入空间，建模时要预留0.5-1mm的侧向间隙，避免装配时两个贴合面发生干涉；零件所有的棱边位置都要做合理的铸造圆角或机加工倒角，尤其是耳板和中间臂衔接的转角位置，绝对不能做成直角清根，直角位置在交变载荷下极易萌生疲劳裂纹，圆角过渡可以让应力流线平滑传递，大幅提升零件的疲劳寿命。

　　从安装适配的角度考量，该零件的整体外轮廓没有复杂的外凸结构，两个环形耳的外圆作为摆动时的最大回转边界，布局周边结构时要预留出耳座绕销轴转动的完整扫掠空间，避免摆动过程中外圆和周边机架、管线发生碰撞。零件的两个端面都保持平整，既可以作为机加工时的装夹定位基准，也能在需要时贴合限位垫片，调整铰接点位的轴向间隙。这类零件的选材通常根据载荷等级选择，普通轻载工况用Q235钢板切割后焊接再精加工孔位即可，中载交变工况可以选用45号钢整体锻造成型后调质处理，孔位配合面做精镗加工，保证和销轴的配合公差落在H8/f7的区间，兼顾转动灵活性与承载能力。

　　整个结构没有多余的复杂特征，所有造型都服务于传力与装配需求：阶梯状的臂段区分开不同受力区域的材料厚度，两端同轴耳孔保证铰接转动的同轴度，一体式的本体消除了拼接结构的连接失效风险，作为三维建模练习素材，也能帮助从业者熟悉拉伸、切除、圆角、特征阵列这类基础建模命令的组合使用，理解机械连接构件从功能需求倒推结构尺寸的设计逻辑。
