带斜撑立壁与底板通孔的U型支座

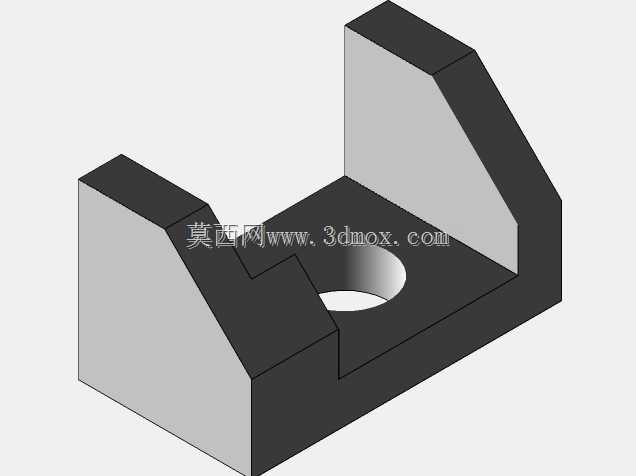

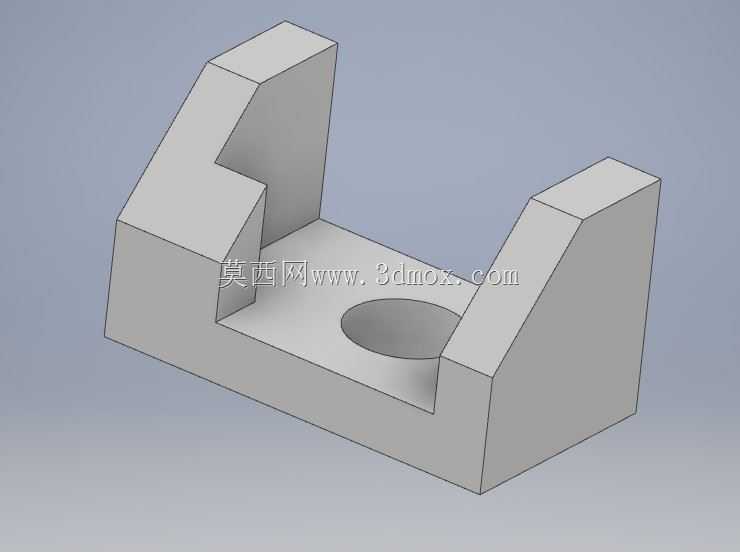

　　该零件属于典型的小型机加支撑座，在自动化产线的传感器安装工位、小型检测台架以及教学实训机构中十分常见。整体呈U型槽结构，底部为一块平整的矩形承载底板，底板中央开设一个贯通圆孔，孔口做沉孔过渡，既可以作为穿线孔避让传感器线缆，也能够作为定位销孔或紧固螺栓的过孔，方便将整个支座固定在工作台面或设备基板上。底板两侧向上延伸出对称的立壁，立壁外侧采用大角度斜面切削，从底板边缘一直过渡到立壁顶部，这种斜向结构并非单纯的造型处理：在实际装配场景中，支座往往布置在设备边缘或工装夹具的侧边，斜面可以避让周边的运动部件、管线以及操作人员的手部空间，避免直角凸棱与相邻机构发生干涉，同时也减少了零件整体的材料去除量，在数控铣削加工时能够缩短走刀路径。

　　两侧立壁的内侧并非完整竖直面，而是在靠近槽口的位置加工出阶梯状缺口，形成两级台阶定位面。这一结构的设计意图非常明确：U型槽内部用于嵌装方形接近开关、光电传感器或者小型直线导轨滑块，内侧台阶可以作为轴向定位基准，装入传感器后，传感器的外壳台阶直接贴合在立壁的阶梯面上，不需要额外加装挡圈或定位块，就能限制传感器沿槽深方向的窜动；立壁顶部的水平端面则可以作为压块的安装基准，后续加装简易压片即可把内嵌元件压紧，装配工序非常简洁。从安装边界来看，底板的底面为全平面加工，没有凸起特征，放置在铝型材工作台面或钢板工装板上时能够完全贴合，底板四周预留的实体宽度足够布置额外的紧固螺钉，即使中央圆孔用于穿线，也可以在底板四角附近加装沉头螺钉完成锁固，

　　不会出现安装空间不足的问题。两侧立壁的顶部平面保持平行，且与底板底面的垂直度有较高要求，建模时需要优先保证底板基准面与立壁侧面的垂直约束，再对斜面进行拔模或切削处理，避免后续加工完成后立壁出现歪斜，导致内嵌的传感器检测面偏移。在实际使用中，这类支座经常被用在输送线的工件到位检测位置：底板固定在输送机侧方的安装支架上，U型槽内夹住对射式光电传感器的发射端或接收端，中央通孔穿过传感器的供电与信号线缆，线缆从支座底部直接引出到线槽，不会裸露在设备外部被工件刮蹭；两侧的斜面让出了输送工件的通行空间，即使工件边缘出现小幅偏移，也不会碰撞到支座的棱角。针对建模练习场景，该零件覆盖了实体拉伸、对称特征、切除打孔、

　　斜面切削以及阶梯面构建等多个基础建模指令，草图绘制阶段可以先从底板的外轮廓入手，先拉伸生成基础方块，再分别对两侧立壁的多余材料进行切除，先完成内侧阶梯缺口的绘制，再处理外侧斜撑面，最后对中央通孔进行拉伸切除并添加孔口圆角，整个建模流程逻辑清晰，能够很好地训练特征创建的先后顺序意识。从结构强度角度考量，两侧立壁与底板的交接处均保留了完整的实体壁厚，没有做减重开槽，支座在受到侧向压紧力时，立壁根部不会出现应力集中断裂的问题，斜向的外壁同时相当于加强筋结构，相比纯直角立壁，抗侧向弯曲的能力更强，在频繁拆装传感器的工况下也能长期保持尺寸稳定。
