76.5mm圆管多角度斜切定位工装

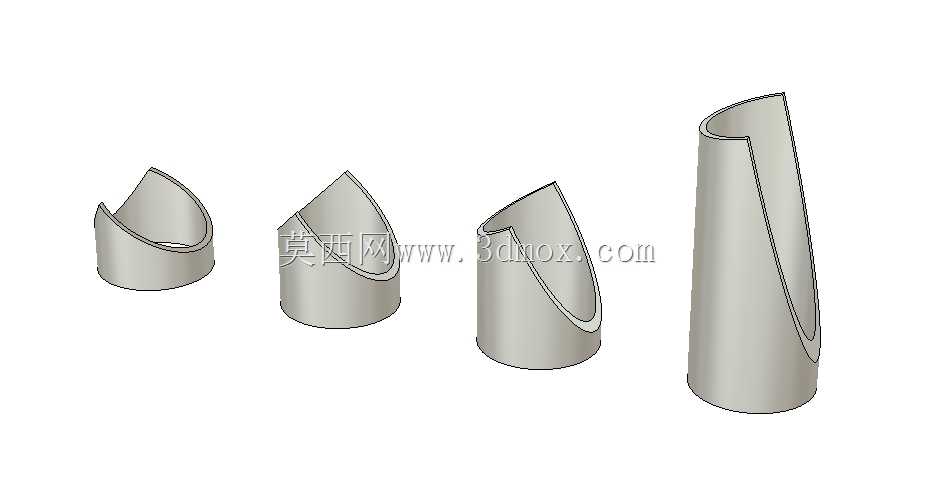

　　现场管路预制、小批量管材裁切作业里，圆管斜口的角度一致性一直是很容易出偏差的环节。常规操作里工人大多拿角度尺在管壁逐点划线，再用手持切割设备沿线走刀，遇到薄壁不锈钢管、PVC管或者3D打印试制用的管材时，划线偏移、切口歪扭、对接错边的问题反复出现，后续焊接、粘接或者插接装配时还要额外修磨坡口，既浪费管材也拖慢装配节奏。这套适配76.5mm公称外径圆管的斜切定位模板，就是针对三英寸管径的现场裁切需求做的配套工装，整套模板覆盖15度、30度、45度、60度四个常用斜切角度，不同角度对应不同高度的套筒结构，套在管材外侧就能直接给切割刀具提供贴合导向，不用反复测量划线。

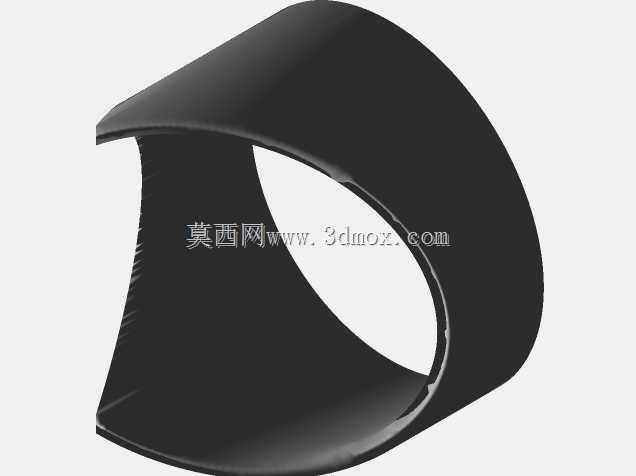

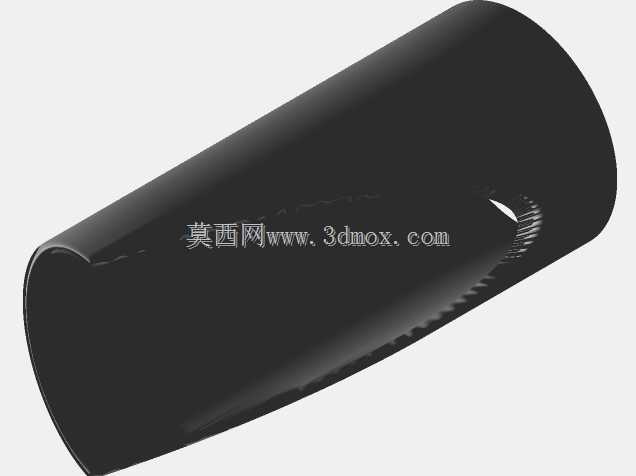

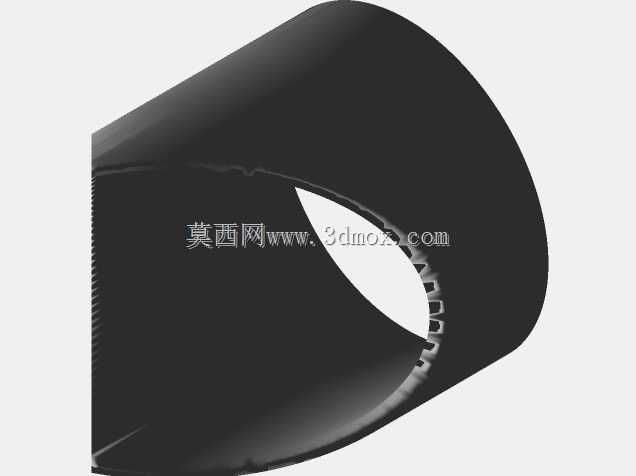

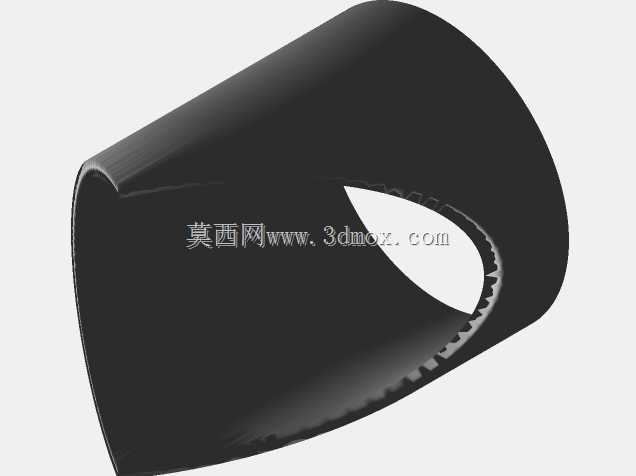

　　从结构设计逻辑来看，模板采用同轴薄壁套筒的基础形态，内孔直径严格匹配76.5mm圆管的外轮廓，单边预留极小的滑动间隙，套入管材后不会出现径向晃荡，也不会因为间隙过紧卡滞在管身上。套筒的上端面直接加工成对应角度的斜切面，切面的轮廓线完全贴合圆管斜截后的相贯线轨迹，切割时把切割工具的靠面贴紧模板端面，沿着环向走刀就能切出角度精准的斜口。四个角度的模板做了差异化的高度设计：15度小角度斜切对应的套筒整体高度最低，斜切面的落差最小，裁切时刀具行程短；60度大角度斜切对应的套筒高度最高，斜切面从管壁一侧低位延伸到对侧高位，整个导向面的长度足够覆盖切割全程，不会出现走到后半段失去靠模的情况。

　　实际使用场景里，这套工装最先落地的是自制管路改装、非标设备管路排布的作业现场，比如非标通风管道的斜口对接、流体管路的转角拼接、框架结构里圆管斜撑的裁切，以往要反复核对角度的工序，现在只需要选对应角度的模板套在管材上，确认模板端面和切割进给方向对齐，就能直接完成裁切。针对3D打印快速试制的场景，模板本身可以用常用的FDM耗材打印成型，壁厚设置在2到3毫米就能满足靠模的强度需求，打印时不需要额外添加支撑，斜切面的层纹经过简单打磨就能形成光滑的靠贴面，切割时刀具不会被层纹卡滞。

　　安装边界和尺寸适配方面，整套模板的内孔统一适配76.5mm外径的圆管，不管是壁厚1mm的薄壁装饰管，还是壁厚5mm的厚壁工业管，只要外圆尺寸在公差范围内都能顺畅套入。套筒下端做了平直的环形端面，套入管材后可以贴住管材上的轴向定位标记，控制斜切口距离管端的轴向长度，不需要额外做长度测量。斜切面的边缘做了微小的圆角过渡，既避免打印或者加工过程中边缘崩缺，也防止操作时锋利边角划伤工人手部。和传统的划线裁切方式比，这套靠模模板把角度误差控制在1度以内，同一批次裁切的管材斜口一致性极高，对接时坡口缝隙均匀，后续焊接或者粘接的装配质量明显提升，哪怕是刚接触管材加工的新手，也能快速切出合格的斜口，不用长期积累划线操作的经验。

　　在多工位的管材预制场里，不同角度的模板可以按作业顺序排布，工人切换裁切角度时只需要更换对应套筒，不用重新调整角度尺的读数，也不用反复做角度校验。模板的外圆柱面做了防滑的粗糙面处理，手持按压固定的时候不会打滑，裁切过程中模板不会跟着刀具转动，保证导向面始终和切割轨迹对齐。针对需要反复使用的工况，模板也可以用铝合金或者硬质塑料加工成型，长期和切割工具接触的端面不会快速磨损，长期使用后角度精度依然能保持稳定。
