乐高式双凸点轮轴铰接基座结构

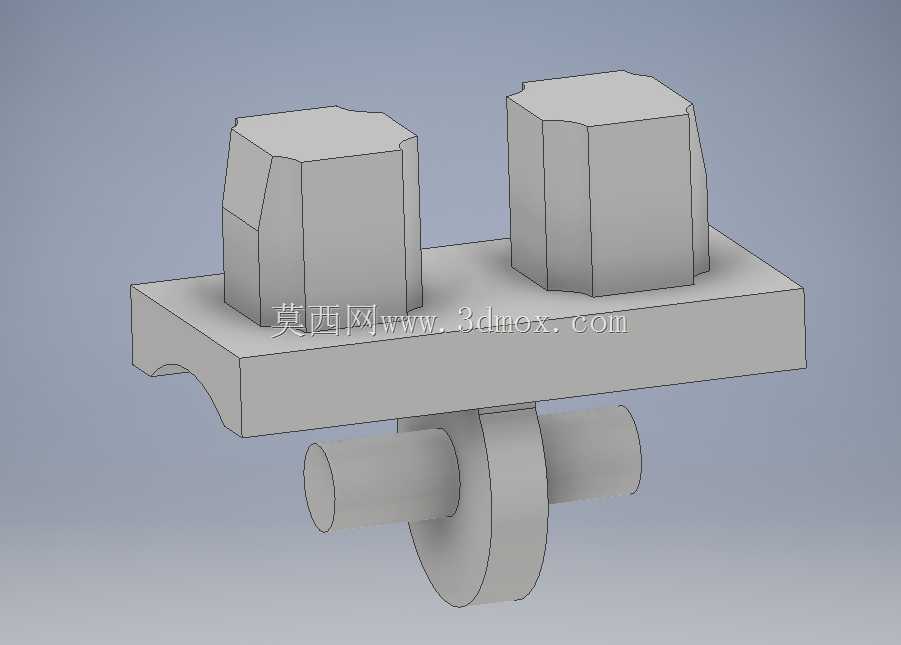

　　该结构件以积木式拼接逻辑为核心，整体由上方承载平板、两个直立凸点块以及下方横向轮轴组件构成，形态接近小型乐高点连接座，可用于教学演示、机构原理验证、简易传动装置搭建以及三维建模练习。上部平板作为主要承载面，两个凸点块按一定间距布置，能够与对应孔位或卡扣件形成定位配合；下方轮轴从基座底部穿过，中间带有圆盘状限位或滚轮结构，使零件既可以作为固定连接座，也可以在轨道、滑槽或支架中承担转动、导向、支撑等功能。

　　从实际使用场景看，这类零件常见于机械启蒙课程、创客拼装平台、小型自动化演示台、玩具机构改造以及低成本实验装置中。上部双凸点可承担插接定位作用，适合与模块化杆件、支架、传感器安装板、小型外壳或其他积木式零件组合；下部轮轴则提供转动自由度，可将整个基座作为小车轮架、摆杆支点、滑动导向座或铰接节点使用。若在平板上增加孔位，还可扩展安装微型开关、限位片、拉线座、弹簧挂点等附件，使结构从单纯造型件转变为可参与机构运动的功能件。

　　结构设计上，上部平板采用矩形板体，前缘带有弧形缺口，底部与轮轴区域形成避让空间。该缺口并非单纯装饰，它可以减少板体与下方圆弧部件之间的干涉，同时在装配时为轴套、滚轮或相邻杆件留出转动余量。两个凸点块外形并非简单立方体，顶部和侧面带有斜切或多边形过渡，这种处理一方面模拟乐高类零件的插接外形，另一方面也有利于脱模、倒角加工和减少尖锐棱边。凸点块与平板之间应保持足够的连接面积，避免在反复插拔或承受侧向力时出现根部断裂。

　　下方轮轴组件由横向圆柱轴和中间圆盘组成。圆柱轴可理解为销轴、轮轴或铰接轴，圆盘位于轴段中部，兼具限位、滚轮和加强筋的作用。若该件作为滚轮使用，圆盘外圆可与平面或轨道接触，两侧轴段则装入支架孔中；若作为铰接座使用，圆盘可限制轴向窜动，防止基座在支架两侧之间过度偏移。轴端与支架孔之间需要保留合理间隙，过紧会造成转动阻力增大，过松则会产生晃动和噪声。对于三维建模而言，轴、圆盘与上部板体之间的相贯关系是重点，尤其是圆弧面与平面交界处需要保证几何连续，避免出现零厚度面或重叠实体。

　　外形尺寸方面，该零件整体呈低矮布置，上部长度由双凸点中心距和两侧安全边距决定，宽度需覆盖凸点块及平板支撑范围，高度则由凸点块高度、平板厚度和下方轮轴半径共同决定。安装边界主要集中在三个区域：一是两个凸点块顶部及侧面的插接空间，外部配合件需要预留插拔行程；二是下方轮轴两端的支承孔位，孔轴线应与平板保持平行，并与圆盘中心重合；三是平板前缘弧形缺口下方的运动空间，滚轮、摆臂或相邻连接件在转动时不得与板体发生碰撞。

　　在工程应用中，该结构更适合轻载、低速、演示型机构。若用于实际设备，可将其作为传感器触发摆块、导轨限位轮座、教学用铰接平台或模块化夹具的基础单元。承载能力取决于材料、轴径、凸点根部圆角以及板体厚度。采用塑料打印时，应重点关注凸点根部和轴孔连接处的强度；采用金属加工时，则需关注轴与圆盘的同轴度、平板底面平面度以及凸点定位面的一致性。

　　建模时可先建立下部轮轴和圆盘的回转体，再搭建上部平板与两个凸点块，通过布尔合并形成单一实体。凸点块的多边形斜面可采用拉伸、切除或倒角方式完成，平板前缘弧形缺口需与下方圆盘轮廓保持间隙。整体结构虽然不复杂，但涵盖了拉伸、回转、切除、倒角、装配间隙、运动干涉检查等典型机械建模要点，适合作为入门到进阶之间的机构练习件。
