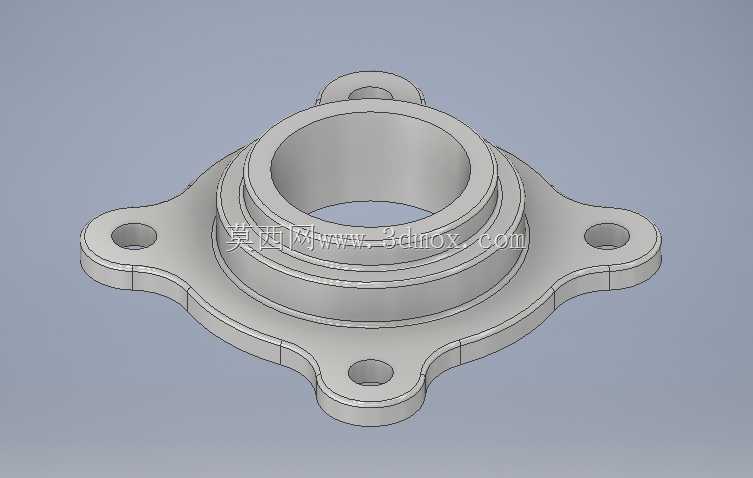

四耳带孔法兰式传感器安装支座结构

　　该零件属于传感器配套安装连接类支撑构件，整体采用带中心贯通筒腔的法兰盘式构型，在工业现场多用于检测元件与设备本体之间的过渡固定，既承担传感器探头、接线端或检测模块的轴向定位，也通过外周均布的安装耳实现与机架、管路法兰或设备面板的可靠连接。

　　从结构布局来看，零件中心为阶梯式圆筒，内壁形成贯通通道，可容纳传感器杆体穿过，也可供介质、线缆或定位轴通过；筒体外壁设置多级台阶，不同直径的轴肩可用于轴向限位、配合密封件或压装衬套，保证装配后传感器与被测面之间的距离稳定。中心筒向上凸起，下端与菱形法兰基体平滑过渡，过渡区域采用圆角加厚，避免壁厚突变带来的应力集中。

　　法兰基体向外延伸出四个带孔安装耳，耳板沿周向大致均匀分布，每个耳板中心加工有贯通螺栓孔，用于穿入紧固件将整个支座锁定在安装基准面上。四耳布局相比两耳结构抗扭转能力更强，在受振动、冲击或侧向载荷时不易松动；耳板外轮廓做圆弧处理，孔周局部增厚，能够分散螺栓预紧力，降低孔边压溃风险。法兰底面为主要安装贴合面，设计时需保证该平面的平面度，以便与对接面充分接触，减少装配倾斜。

　　实际应用中，这类支座常见于自动化产线检测工位、流体管路监测点、机械设备状态监测位置以及实验台架传感器固定场景。若用于接近开关或光电传感器，中心筒可提供防护与导向，使检测端朝向指定位置；若用于压力、温度或振动类检测元件，法兰结构则提供稳定的安装基准，减少设备运行振动对测量信号的干扰。外周螺栓孔允许在一定范围内调整装配方位，便于现场根据走线方向和检修空间选择固定角度。

　　建模时可先绘制法兰外轮廓与四个耳板的草图，通过拉伸形成底板，再建立中心圆筒并利用旋转或拉伸命令生成阶梯内腔；外壁台阶、耳板圆角和底部加强过渡应分别处理，尤其在筒壁与法兰交接处保留连续圆角，以提升铸件或机加工件的工艺合理性。螺栓孔位置需结合中心筒外径、扳手空间和密封面宽度综合确定，孔边到外边缘的距离应满足最小壁厚要求。

　　尺寸边界方面，该类零件的关键控制尺寸包括中心通孔直径、阶梯筒各段外径与高度、法兰底板厚度、安装耳中心距、螺栓孔直径以及底面到上端面的总高。设计安装空间时，不仅要预留支座本体轮廓，还要在四个耳板外侧留出螺栓装入和扳手操作空间；中心筒上方需考虑传感器接线、插接或调节余量，下方则要保证检测端与被测对象之间的设定间隙。若配合密封圈使用，还应在相应台阶面控制槽宽、槽深和平面粗糙度，使压紧后既能够定位，又不会因过盈过大导致筒腔变形。

　　整体结构兼顾了支承、定位、穿装和密封扩展功能，几何特征清晰，适合作为法兰类零件建模练习，也可为传感器安装座、设备检测接口和小型管路连接座的结构设计提供参考。
