块状基座类机械零件三维造型

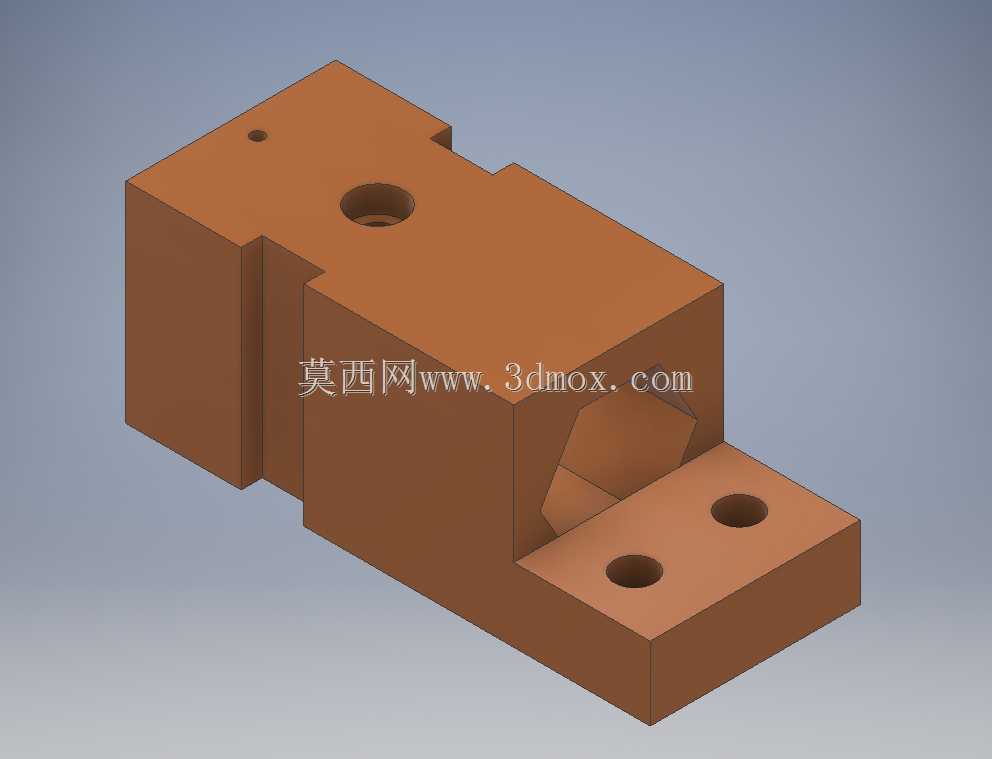

　　在非标自动化设备与工装夹具的结构搭建环节，块状基座类零件是承担定位、承载与衔接功能的基础构件，这类零件看似结构简单，却直接决定整套机构的安装精度与运行稳定性。本次完成的块状基座三维造型，整体采用一体式实心块体结构，主体为规整的长方体切削组合形态，没有复杂的曲面特征，所有结构均通过拉伸、切除、打孔等基础特征完成，非常适合作为机械三维建模入门阶段的造型练习素材，也能直接对应车间实际加工中常见的垫块、安装座、夹具底座类零件的设计逻辑。

　　从实际应用场景来看，这类块状基座常被布置在自动化生产线的工位侧边、检测工装的底部支撑位、小型执行机构的安装基准面处，既可以作为传感器安装支架的承载基体，也可以作为气动元件、直线导轨副的垫高块，还能在夹具系统中充当定位挡块的安装座。零件前端延伸出的凸台结构上开设了两个同轴度要求适中的贯通安装孔，这两个孔位用于穿入内六角螺栓，将整个基座锁紧固定在设备的铝型材工作台面或者钢制安装底板上，孔位间距按照常规工装安装的通用孔距设计，能够适配市面上多数标准型材的槽位间距，不需要额外加工转接板就能完成固定，减少了装配环节的零件数量。

　　主体块体的顶面开设了一个大直径的沉孔结构，这个孔位可以用来嵌入定位销、安装导向轴支座，或者固定小型检测传感器的外壳，沉孔的台阶面能够为装入的零件提供轴向定位面，避免零件安装后出现轴向窜动。顶面左上角还设置了一个小直径的定位小孔，这个孔位可以作为工艺定位孔，在零件数控加工时用来找正工件坐标系，也可以在装配时插入定位销，限制上方搭载零件的转动自由度，保证周向定位精度。零件侧部开设的内凹斜槽结构是整个造型里最有练习价值的特征，这个斜槽并非简单的直角切除，而是带有倾斜角度的空腔结构，在实际工装设计中，这类斜槽可以用来避让斜向布置的管路、传感器走线，或者作为斜楔机构的容纳槽，配合斜楔块完成侧向夹紧动作，斜槽的两个倾斜侧壁角度经过规整设计，建模时需要先建立倾斜参考基准面，再在基准面上绘制切除轮廓，能够很好地练习基准面创建、特征切除的建模思路。

　　在外形尺寸与安装边界的设计考量上，整个基座的总长、总宽、总高比例按照实际工装常用的垫块比例设置，主体块体的高度足够保证承载刚性，不会因为上方搭载的执行机构工作时产生的振动力出现形变；前端凸台的厚度预留了足够的螺栓沉头空间，螺栓锁紧后头部不会高出凸台表面，避免和周边运动部件发生干涉。零件所有的棱边都保留了机械加工的直角特征，没有设置多余的圆角，一方面是这类块状基座一般采用铣床直接加工，直角特征可以减少加工工序，不需要额外做清根或者圆角铣削，降低加工成本；另一方面直角的定位面在装配时能够更好地和相邻零件的侧面贴合，保证定位的可靠性。

　　建模过程中可以先绘制主体的外轮廓草图，通过拉伸得到基础块体，之后依次拉伸切除出侧部的避让槽、前端的下沉凸台结构，再分别在对应面上打孔，完成所有孔特征的创建，最后检查各个特征的父子关系，保证修改尺寸时特征不会出现报错。这类零件的设计思路始终围绕“好用、好加工、好装配”三个核心，不需要多余的装饰结构，每一个切除特征、每一个孔位都对应实际装配或者加工的需求，结构设计人员在完成这类造型练习时，不能只追求外形相似，更要理解每个结构背后的工程用途，比如安装孔为什么要布置在凸台两端、沉孔为什么要设置台阶面、斜槽的倾斜角度要如何匹配周边零件的运动轨迹，把建模操作和实际工程需求结合起来，才能真正掌握机械零件设计的逻辑，而不是单纯完成软件操作。在整套设备的装配校核环节，这类基座的安装边界需要提前在布局阶段预留出来，周边的管线、运动部件的行程都要和基座的外轮廓保持安全间隙，避免设备运行过程中发生碰撞，同时基座的底面要保证足够的平面度，安装后不会出现翘曲，保证上方搭载的所有元件的位置精度都符合设计要求。
