传感器链接结构静态力学性能分析方案

　　在工业测控系统的传感器布设环节，链接结构作为敏感元件与安装基座、信号传输链路的核心衔接载体，其静态力学表现直接决定传感器长期运行的测量精度与结构可靠性，不少现场出现的传感器零点漂移、信号输出异常甚至结构断裂问题，追根溯源都能找到链接结构静态受力设计不合理的诱因。做这类结构的静态分析，首先要跳出单纯看零件几何外形的误区，得先锚定实际工况的受力边界——传感器在工业现场的安装场景差异极大，有固定在高速运转设备壳体上随设备持续受微幅振动的，有嵌装在液压管路壁面承受恒定介质压力传导的，还有安装在户外杆塔上承受恒定风载与温差形变应力的，不同场景下链接结构承受的静态载荷类型、载荷方向、约束条件完全不同，分析前必须把这些实际工况的边界条件梳理清楚，不能直接套用通用件的受力参数。

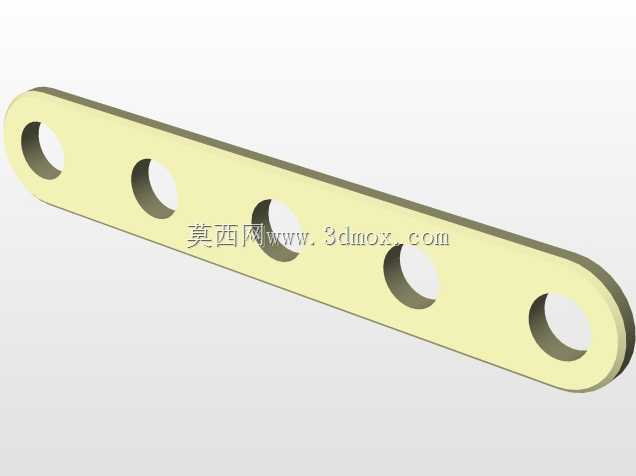

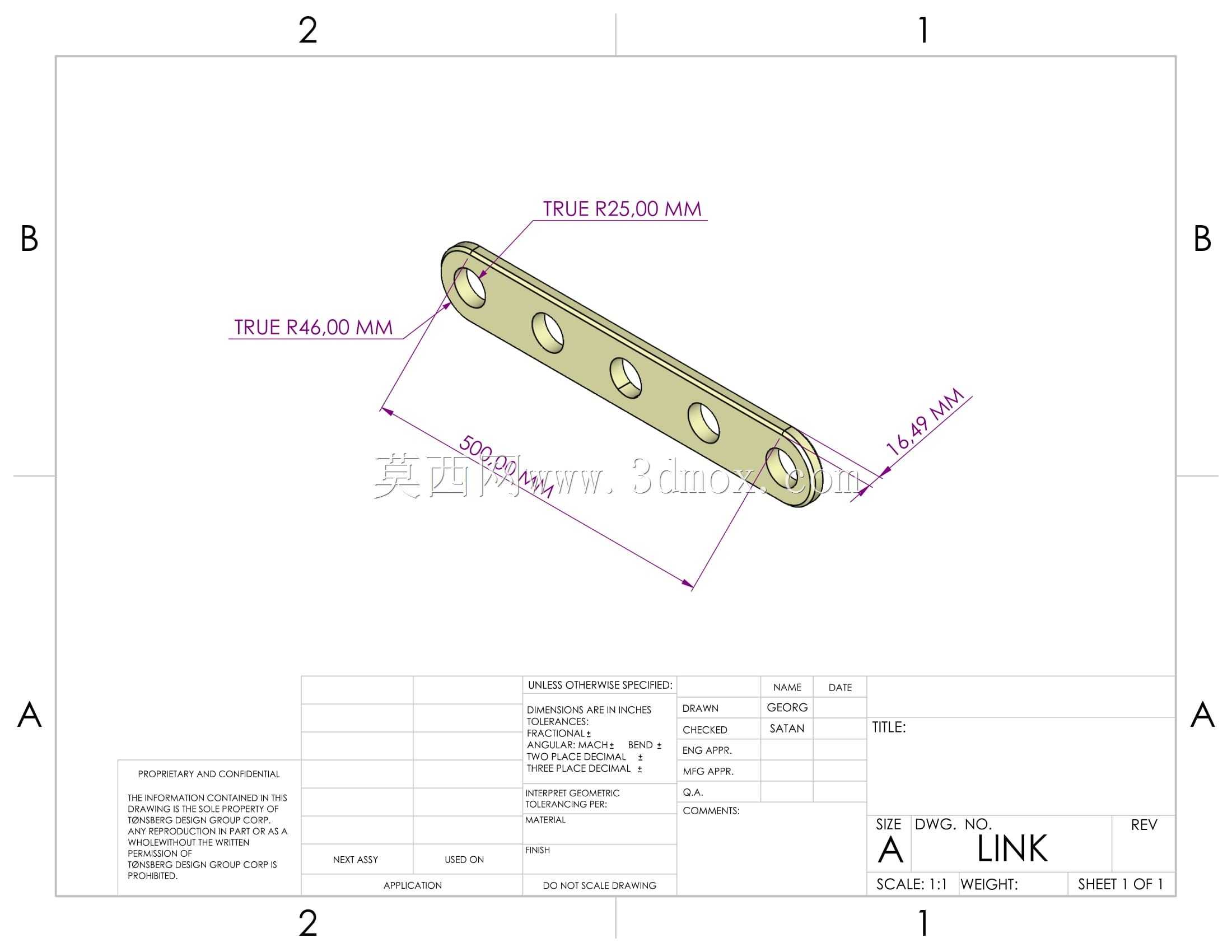

　　从结构设计逻辑来看，这类传感器链接结构的设计，首先要平衡两个核心诉求：一是要保证力传递的一致性，链接结构不能在静态载荷下出现非预期的形变差，否则会导致敏感元件接收到的被测量出现偏差，直接影响传感器的测量线性度；二是要保证结构的连接可靠性，在额定静态载荷下不能出现连接面滑移、紧固件屈服、结构件塑性形变的问题，避免传感器在长期运行中出现移位甚至脱落。建模阶段需要把所有参与装配的CAD部件做关联绑定，不能把链接结构作为孤立零件分析，要考虑相邻零件的刚度匹配——比如和传感器金属外壳衔接的链接段，如果刚度远低于外壳材质，在受静态压力时链接段会先出现局部形变，把本该传递到敏感元件的力卸掉一部分，最终导致测量值比实际值偏低；反过来如果链接刚度过高，在安装面存在平面度误差时，强制锁紧链接件会给传感器外壳施加额外的装配预应力，这个预应力会作为初始干扰量叠加在测量信号里，哪怕后续做零点校准，随着环境温度变化，不同材质的热膨胀系数差会让这个预应力出现波动，最终还是会导致测量数据漂移。

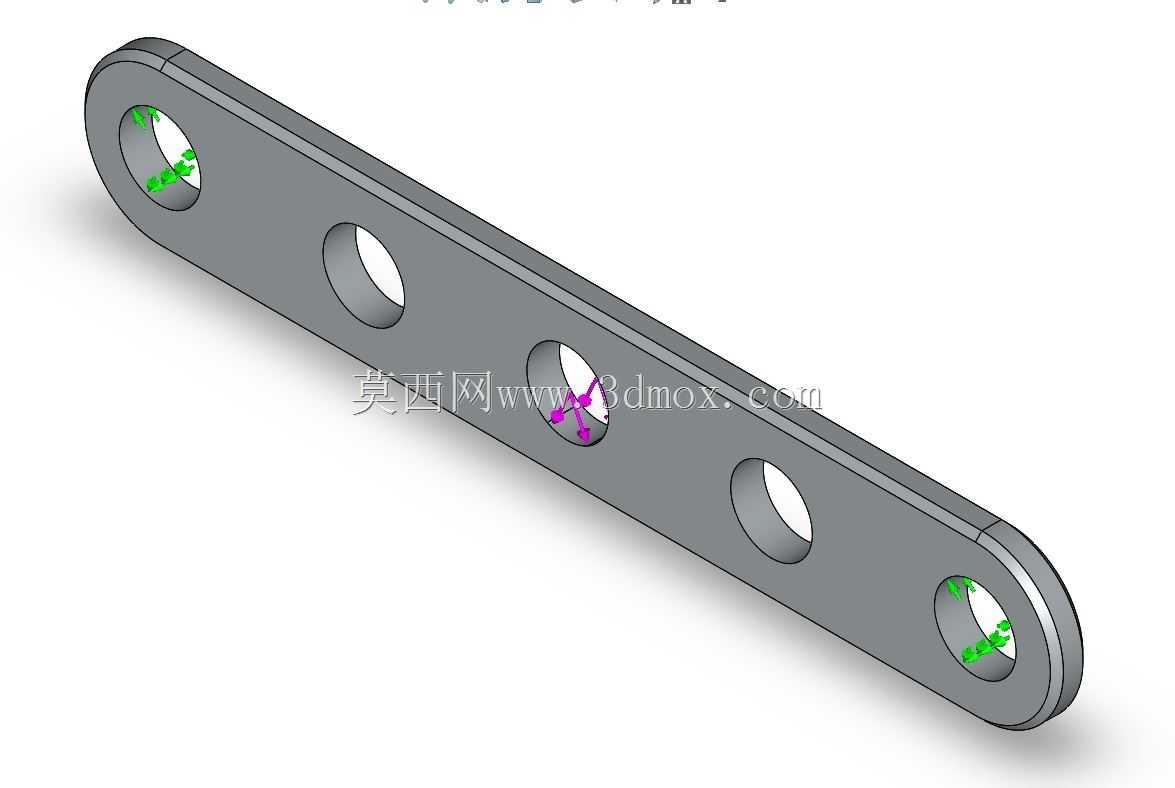

　　具体到静态分析的执行环节，首先要还原真实的装配约束：链接结构和传感器本体的配合面是采用过盈配合、间隙配合还是过渡配合，紧固件的预紧力是按照对应等级螺栓的额定预紧力矩换算，还是按照现场实际安装的操作力矩取值，这些细节都会直接影响分析结果的准确性。不少新手做这类分析时容易犯的错误是把所有配合面都设置成绑定约束，忽略了实际装配中存在的接触摩擦、微小间隙，最后算出来的应力分布和实际情况偏差很大，甚至会出现应力集中位置判断完全错误的问题。载荷施加要贴合实际静态工况：如果是用于压力测量的传感器链接结构，要考虑介质压力作用在链接结构端面的均布载荷，同时要考虑安装时锁紧力带来的轴向压应力；如果是用于振动加速度测量的传感器链接结构，静态分析阶段要重点核算链接结构在额定安装预紧力下的自身形变，保证安装谐振频率满足测量带宽要求，避免因为链接结构刚性不足导致传感器高频响应特性下降。

　　从安装边界的角度考量，这类链接结构的外形尺寸设计必须适配传感器的通用安装规范，比如安装孔的孔距、螺纹规格要和主流传感器的安装基座匹配，链接结构的伸出长度要控制在合理范围，过长的链接段会形成悬臂梁结构，在静态载荷下会产生额外的弯曲应力，同时放大型变对测量精度的影响；过短的链接段则会给现场安装操作带来不便，甚至会因为安装空间不足导致紧固件无法锁紧到额定力矩。分析过程中还要重点关注应力集中的位置，比如链接结构的截面突变处、螺纹收尾位置、配合面的边缘位置，这些位置在静态载荷下容易出现应力峰值，如果应力峰值超过材料的屈服强度，哪怕整体结构的平均应力远低于许用值，长期运行中也会在应力集中位置出现微裂纹，最终导致结构失效。

　　另外，静态分析的结果不能只看单一工况下的应力与形变数据，还要考虑公差带范围内的尺寸波动对结构性能的影响——比如链接结构的关键配合尺寸如果走到公差上下限，装配后的预紧力变化、接触面积变化会不会导致静态受力状态超出设计允许范围，材料的表面处理方式会不会影响配合面的摩擦系数，进而改变载荷传递路径，这些细节都需要在分析阶段做覆盖性校验，才能保证最终的链接结构在实际生产装配、现场运行中都能满足设计要求，不会因为加工误差、安装操作的正常波动出现性能不达标的问题。
