日产达特桑RB26DETT发动机支座结构

　　这款动力悬置支座是适配直列六缸大马力机型的配套承载构件，主要用于动力总成与车架副梁之间的柔性连接，在大马力后驱车型的动力舱布局中，承担着承载动力总成重量、隔绝运转振动传递、限制动力总成位移量的核心作用。在实际装车场景中，这类支座需要同时应对动力输出时的扭矩反转冲击、急加速急减速的惯性载荷，以及颠簸路面下车架传递过来的交变振动，尤其是大马力改装机型的输出扭矩远超原厂标定值，对支座的结构强度和隔振性能都有更高要求。

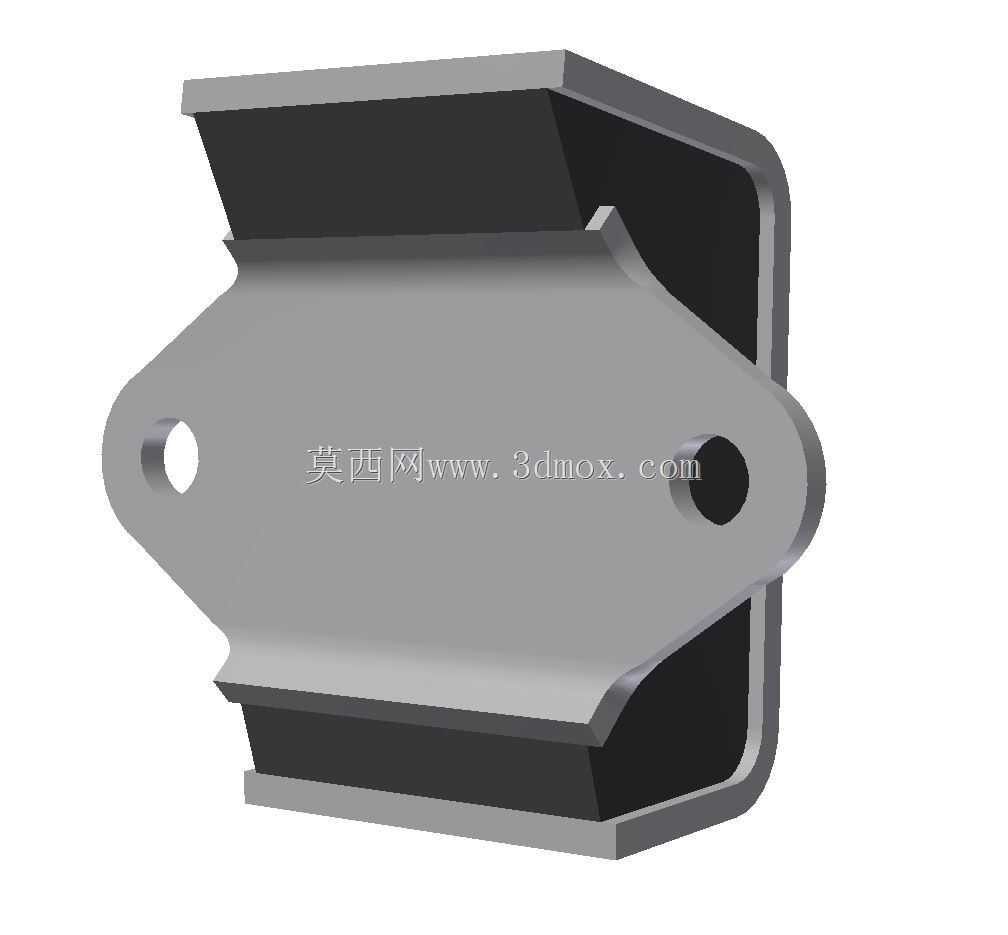

　　从结构设计来看，该支座采用金属骨架与橡胶弹性体复合的结构形式，外侧的金属冲压骨架承担主要的承载与连接功能，两侧延伸出的带孔耳片是核心安装位，两个安装孔的中心距、孔径尺寸都严格匹配对应车型副梁的安装点位，安装面的平面度公差控制在合理范围，避免安装时出现强制装配产生的内应力。中间包裹的橡胶弹性体是隔振功能的核心，橡胶的硬度、阻尼特性经过匹配调校，既能够过滤发动机运转时产生的高频振动向车架传递，提升驾乘的NVH表现，又能在大扭矩输出时提供足够的支撑刚度，避免动力总成出现过大的位移量，干涉周边的管路、线束以及散热构件。

　　设计过程中首先需要明确安装边界条件，一方面要匹配发动机缸体侧的安装接口尺寸，保证支座与缸体结合面完全贴合，连接螺栓的长度、拧紧力矩都有对应的设计要求；另一方面要适配车架侧的安装空间，确认支座在整车坐标系下的位置不会与转向拉杆、半轴、排气头段等周边构件发生运动干涉，在动力总成上下、前后、左右六个方向的极限位移工况下，都预留足够的安全间隙。金属骨架采用折弯冲压成型工艺，边角处做了圆弧过渡处理，避免应力集中导致的疲劳开裂，骨架与橡胶的结合面采用了粘接加机械咬合的复合连接形式，防止长期交变载荷下橡胶与金属出现脱层失效。

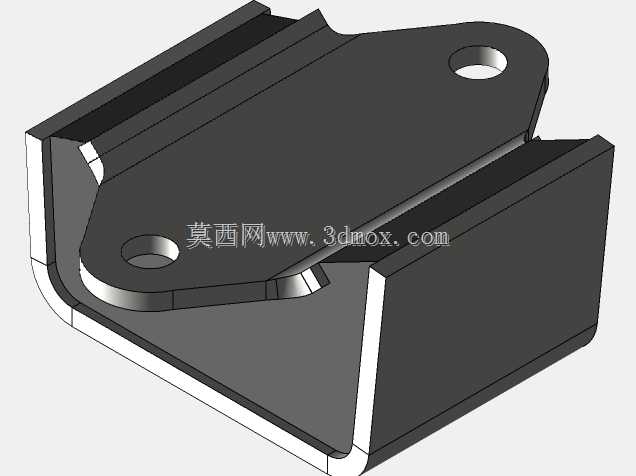

　　从外形轮廓来看，支座整体采用对称式的耳片布局，主体部分的厚度根据承载需求做了梯度设计，靠近安装孔的区域厚度更大，承担主要的连接载荷，中间与橡胶结合的区域通过结构造型增大与橡胶的接触面积，提升连接可靠性。橡胶部分的造型采用了内凹的缓冲结构，在受到大冲击载荷时能够提供渐进式的刚度变化，小振动时保持低刚度保证隔振效果，大位移时刚度快速上升限制动力总成的晃动量。这类支座在建模过程中需要重点关注安装孔的位置度公差，以及金属骨架与橡胶部分的配合尺寸，既要保证橡胶硫化过程中的定位精度，也要考虑实际装配时的公差累积，避免出现安装孔位错位无法装配的问题。在实际选型替换时，除了核对安装尺寸的匹配性，还要根据动力输出的马力等级选择对应刚度的支座，刚度过低会导致动力总成晃动过大，出现换挡顿挫、传动系统异响等问题，刚度过高则会导致振动直接传递到车架，降低驾乘舒适性，甚至引发车身钣金的共振疲劳。
