Rays LM-GT-1轮毂中心固定盖帽结构

　　在汽车改装与量产轮辋配套的实际工程场景中，轮毂中心盖是容易被忽略但直接影响装配可靠性、外观完整性与轮端防护效果的小尺寸结构件，本次呈现的Rays LM-GT-1轮辋配套中心帽，就是针对该款多辐条改装轮毂的中心安装孔位做的适配结构。从实际装车场景来看，这类中心帽主要覆盖轮辋中心与轮毂轴头配合的外露区域，一方面遮挡轴头安装后的螺栓、轴头端面等金属裸露部位，避免行车过程中泥水、砂石、路面融雪盐等杂质直接冲刷轴头配合面，降低轴头锈蚀、螺栓卡滞的后期维护风险；另一方面填补轮辋中心的凹陷空位，让轮辋正面的视觉整体性更强，匹配改装轮毂的外观设计风格。

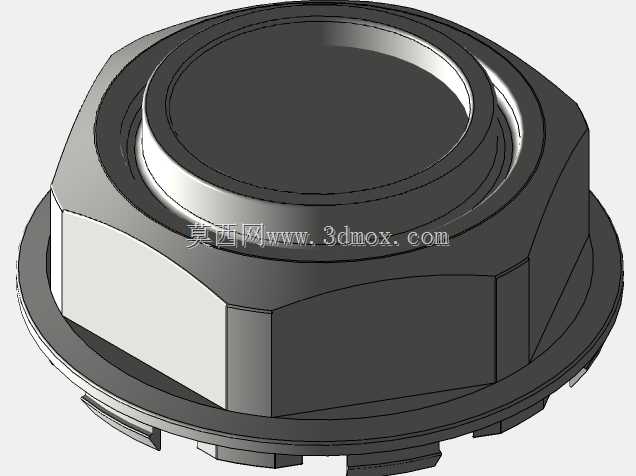

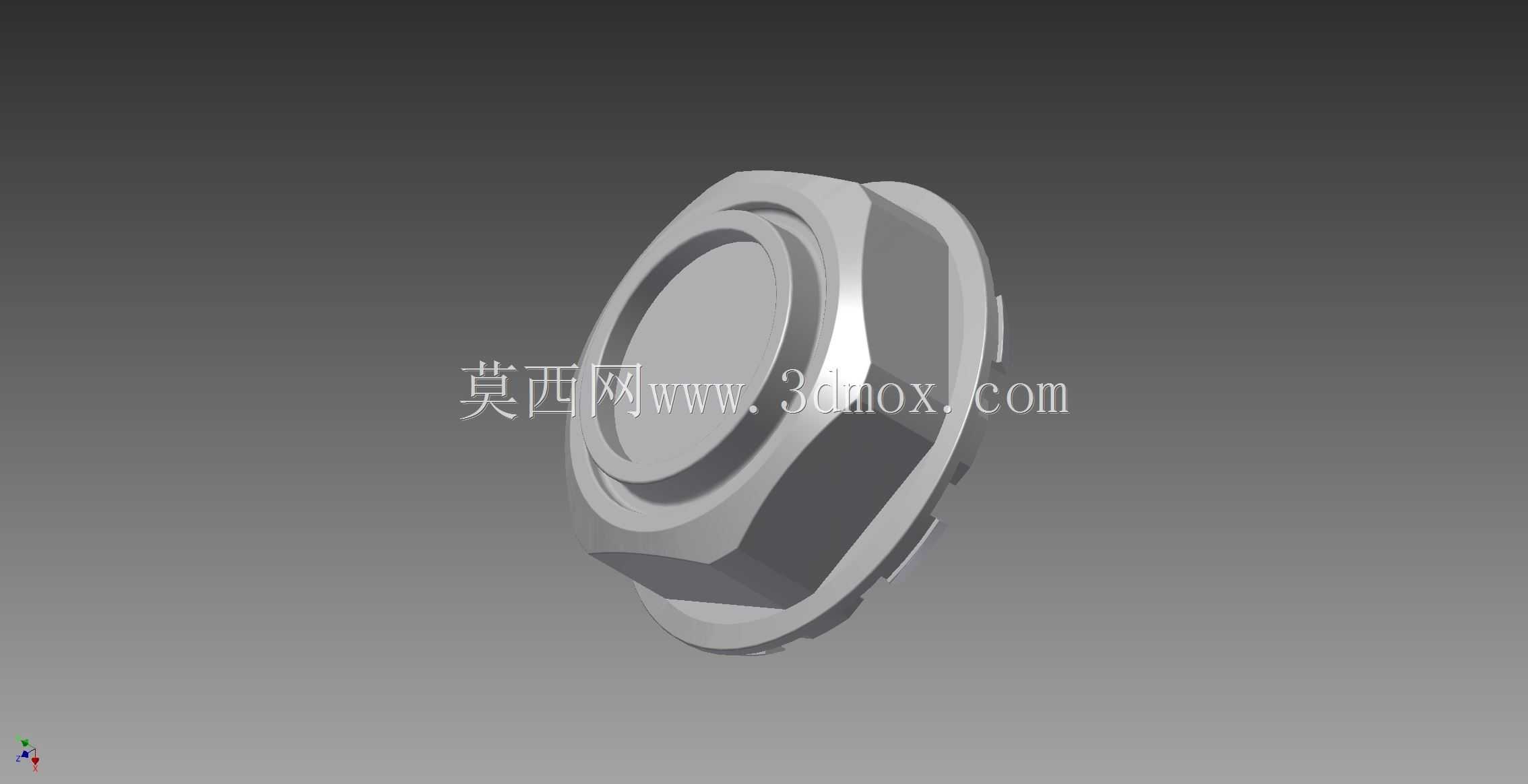

　　从结构设计思路来看，这款中心帽没有采用常规全塑料卡扣式的薄壳结构，而是做了带六角限位台阶的金属质感造型，外圈的六角形凸台并非装饰结构，实际是对应轮辋中心安装位的内嵌卡槽做的周向防转设计，装配时可以顺着卡槽导向压入，压装到位后六角面与卡槽的六个平面贴合，车辆高速行驶过程中不会因为离心力、振动出现周向转动错位，避免长期使用后卡扣磨损松脱的问题。正面的环形台阶做了分层收边设计，最外圈的薄边刚好压在轮辋中心孔的倒角面上，装配后与轮辋表面的阶差控制在0.2mm以内，不会出现突出刮蹭、凹陷藏污的问题，中间的圆形平面预留了品牌标识粘贴或蚀刻的位置，不需要额外做凸字结构降低模具加工复杂度。

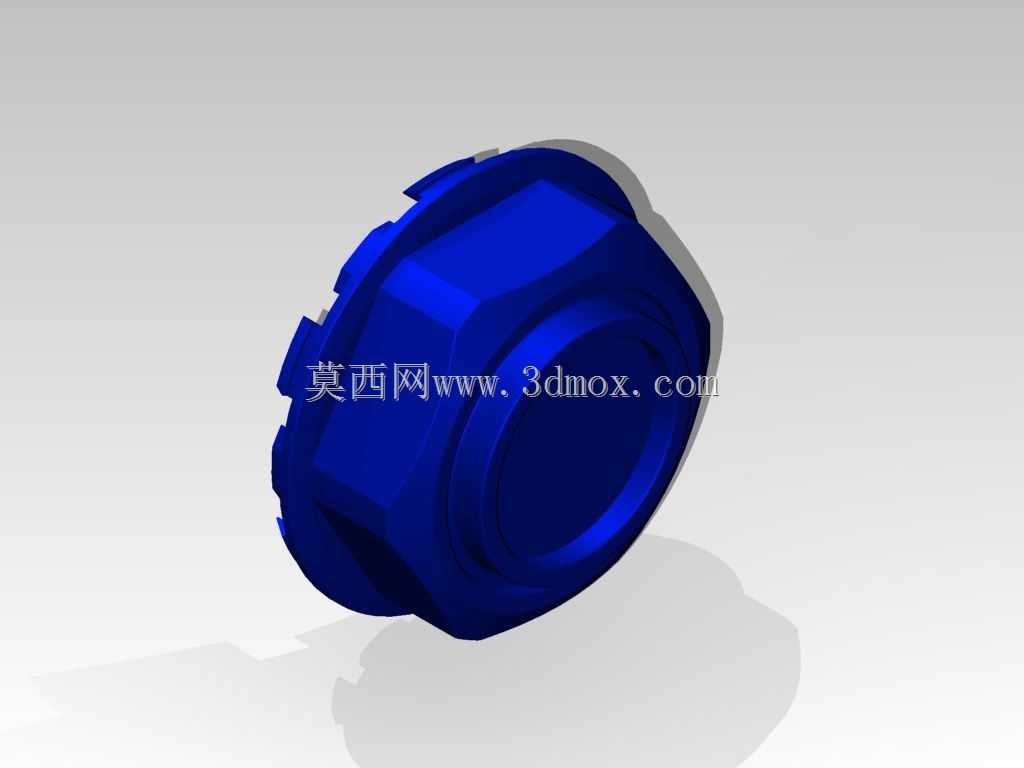

　　从安装边界与尺寸匹配的角度来说，这款中心帽的最大外圆尺寸完全适配LM-GT-1款轮毂的中心沉孔直径，压入段的外径比沉孔内径小0.15-0.2mm，属于过渡配合的公差带，既不会因为过盈量太大导致压装时撑裂轮辋的中心孔涂层，也不会因为间隙过大出现行车异响。压入段的侧壁上预留了三个均匀分布的弹性卡扣位，卡扣的凸起高度为0.8mm，压入时卡扣受沉孔内壁挤压向内收缩，到位后卡扣弹出卡入轮辋中心孔内壁的环形卡槽内，实现轴向的固定，不需要额外打胶或者用螺丝紧固，后期拆卸维护时只需要用塑料撬棍从边缘预留的小缺口处均匀施力就能撬出，不会刮伤轮辋表面。

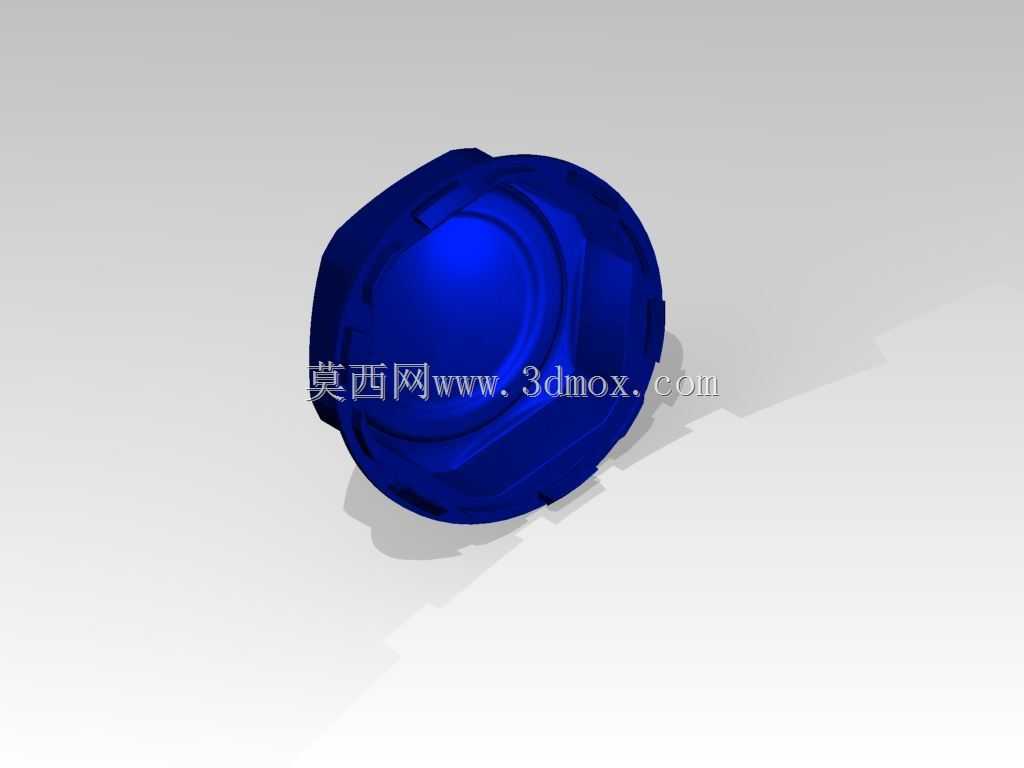

　　从实际使用的功能特性来看，这款中心帽的背面做了内凹的避让空间，深度刚好覆盖轴头突出轮辋安装面的部分，不会出现中心帽顶到轴头导致压装不到位的问题，内凹空间的边缘做了R1.5的圆角过渡，避免应力集中导致的薄壁开裂。整个零件的壁厚控制在1.8-2.2mm之间，既保证了结构强度，日常洗车的高压水枪冲刷、路面小石子的飞溅冲击都不会造成变形破损，也不会因为壁厚过大增加不必要的重量，单个零件的重量控制在15g以内，不会给轮端增加额外的旋转惯量，影响车轮的动平衡表现。

　　在建模实现的过程中，需要重点关注几个配合面的公差控制：首先是六角防转面的对边尺寸，需要和轮辋卡槽的对边尺寸留0.1mm的间隙，保证装配顺畅的同时不会有过大的旷量；其次是弹性卡扣的位置度，三个卡扣需要在同一圆周上均匀分布，角度偏差不能超过0.5度，否则会出现某个卡扣卡不到位导致装配松动的问题；最后是正面环形面的平面度，整个外露面的平面度要控制在0.1mm以内，装配后不会出现视觉上的歪斜，和轮辋表面的贴合缝隙均匀一致。另外在外观曲面的处理上，六角面和正面圆形面的过渡处做了小角度的倒角衔接，没有尖锐的棱角，既提升了触摸的质感，也避免了安装过程中划伤操作人员的手部。这类小尺寸的轮端配套零件，虽然结构不复杂，但每一处尺寸的设计都直接影响装车后的实际使用效果，需要结合轮辋的实际安装位数据、轴头的突出尺寸、行车过程中的振动工况做综合考量，不能只做外观造型忽略实际的装配可靠性。
