中心进气式褶皱滤材空气过滤装置

　　这款空气过滤装置的核心流道采用中心直通式设计，在实际工程应用中，这类结构多配套于小功率内燃动力单元、小型空压机组或者工业通风系统的进气端，用来拦截进气气流中裹挟的硬质尘粒、悬浮絮状杂质，避免杂质进入设备内部的运动配合面，造成缸体、活塞、叶轮这类核心部件的磨粒磨损，或是堵塞精密的气动控制元件流道，直接影响设备的运行寿命与工作稳定性。

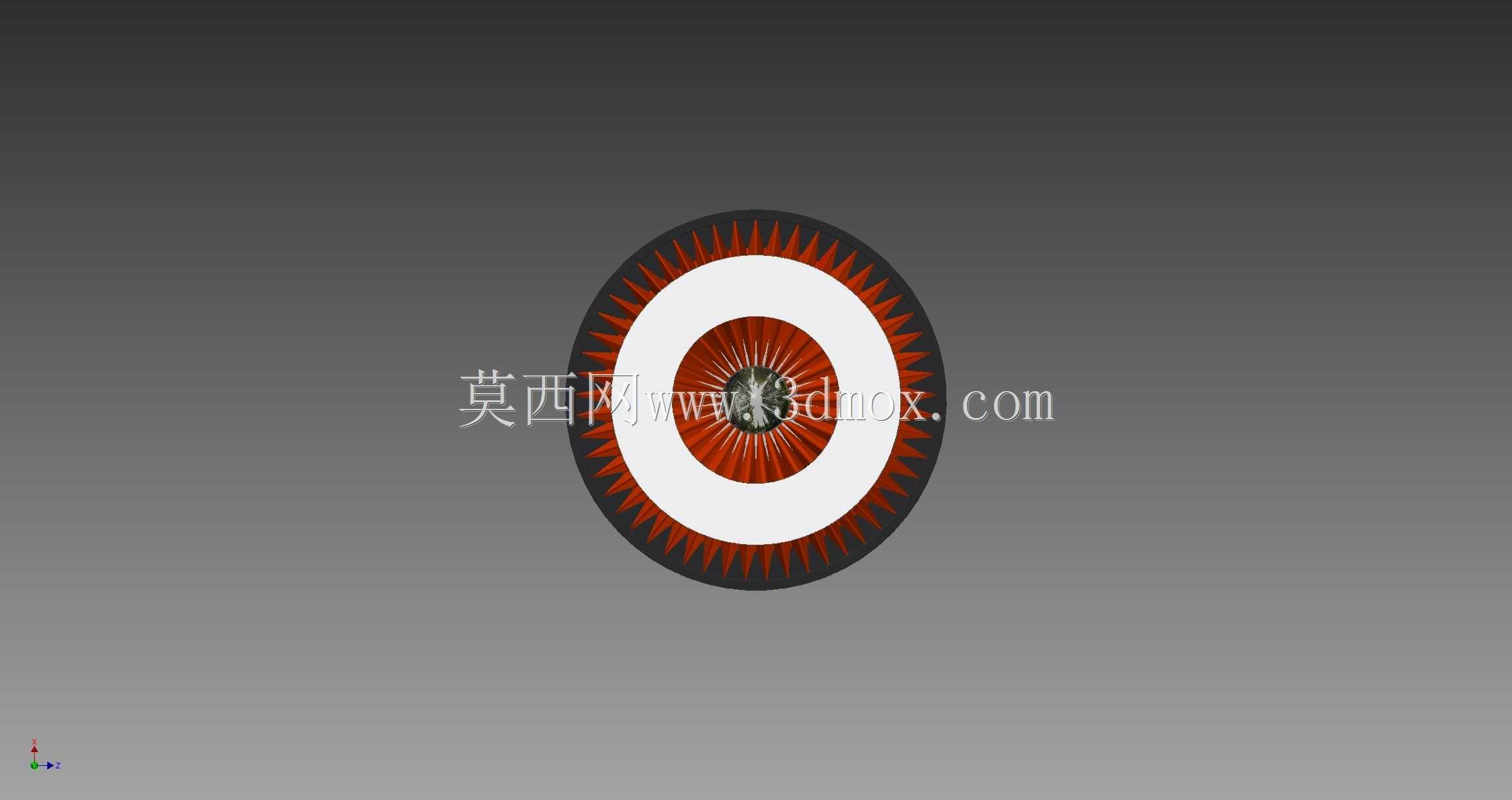

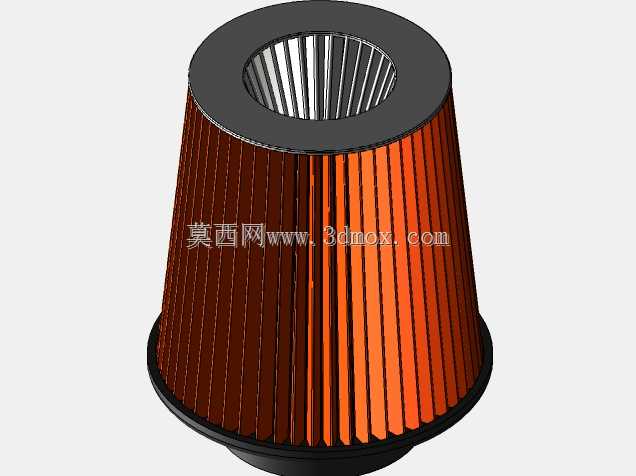

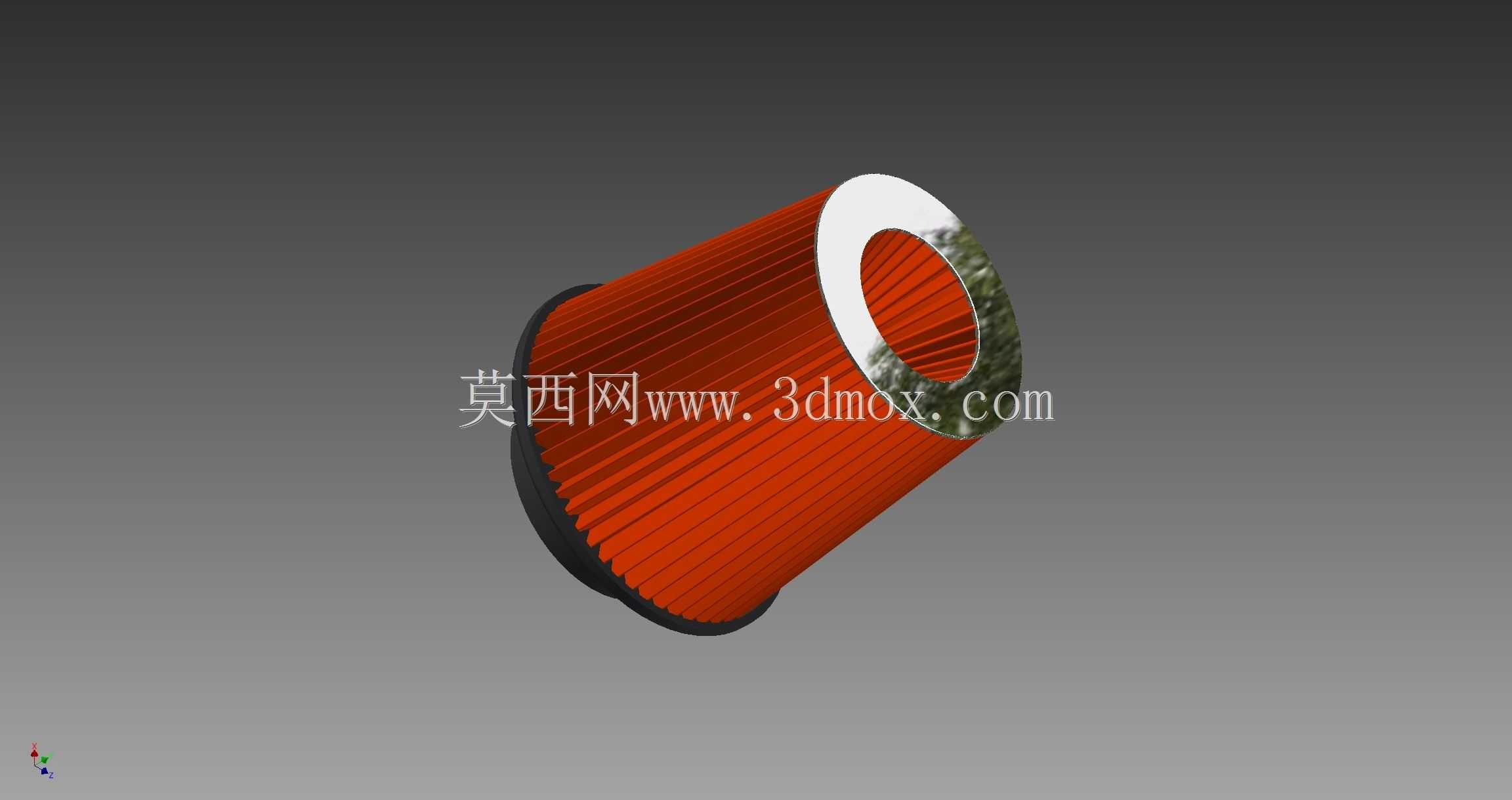

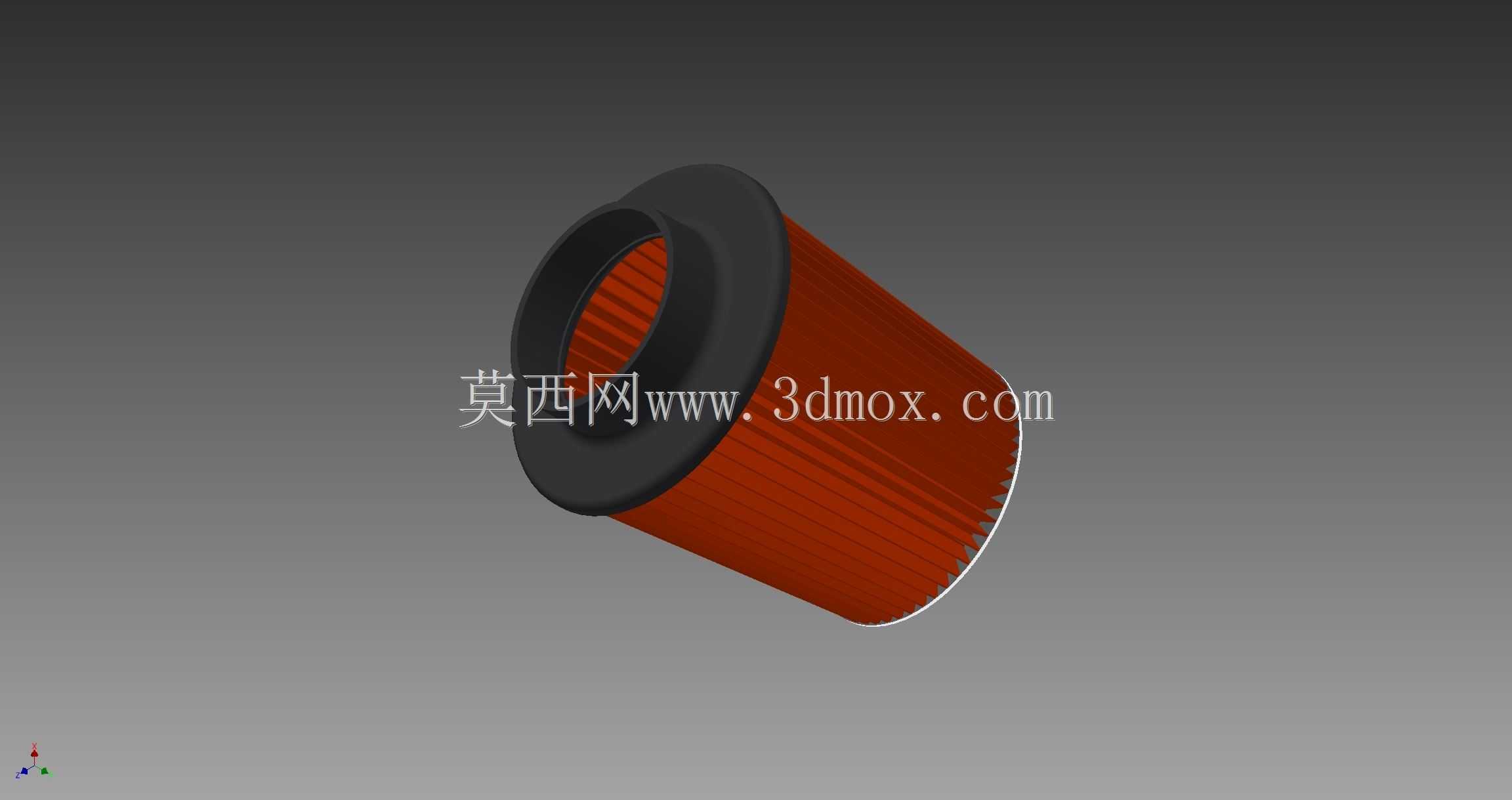

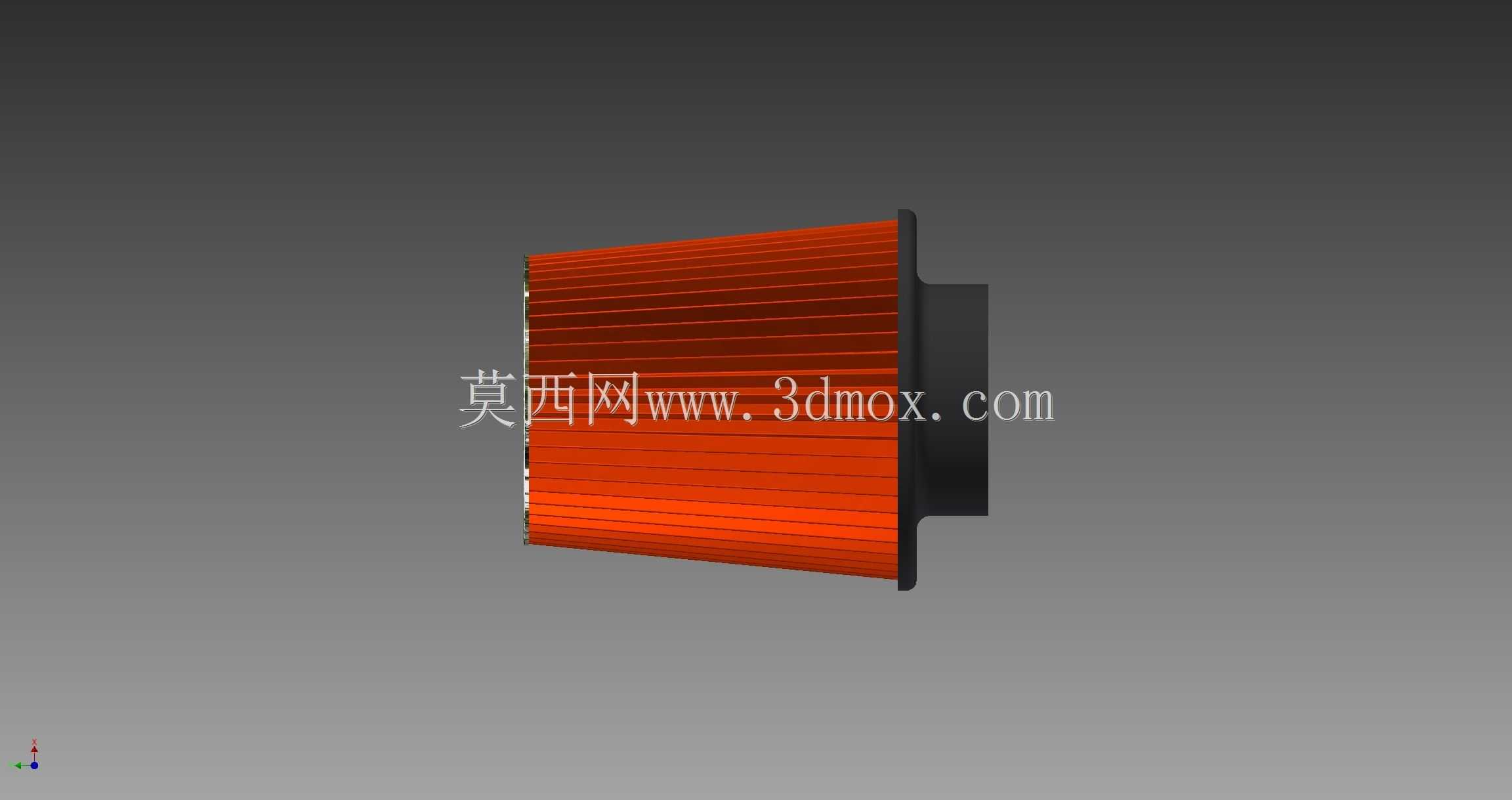

　　从结构设计逻辑来看，滤材采用径向褶皱的成型方式，在有限的筒状安装空间内，尽可能拓展了有效过滤面积，相比同外径的平面滤材结构，褶皱设计能让容尘量提升数倍，同时降低气流穿过滤材时的阻力损失，避免进气负压过大导致的设备动力输出不足、燃烧不充分等问题。滤材两端采用硬质端盖密封固定，一端为封闭结构，另一端为中心开口的连通端，安装时气流从滤材外侧穿过滤层进入中心空腔，再从开口端汇入设备的进气歧管，这种外进内出的流路设计，能让大颗粒杂质在重力和气流转向的作用下，部分沉降在滤材外围的腔体空间，减少直接附着在滤材表面的杂质占比，延长单次维护的使用周期。

　　在安装边界的考量上，这类筒状滤芯的外径尺寸需要匹配安装腔体内的密封胶圈槽位，端盖的密封面平面度有明确要求，避免出现气流短路的情况——也就是未经过滤的空气从密封缝隙直接进入下游气路，完全失去过滤作用。中心开口的内径需要和进气接管的外径做过渡配合，配合轴向的压紧结构就能完成可靠固定，不需要额外的复杂连接结构，日常维护更换时只需要拆开进气腔的端盖，抽出旧滤芯更换新件即可，不需要专业工具就能完成操作，适配非专业运维人员的日常保养场景。

　　实际选型过程中，这类中心进气的褶皱滤芯需要匹配设备的额定进气流量，滤材的透气度、褶皱密度都要和流量参数做匹配，如果滤材过密、褶皱数量过多，虽然过滤精度更高，但会造成进气阻力过大，在设备高负荷运行时供气不足；如果滤材孔隙过大，又无法有效拦截细小的硬质颗粒，达不到预期的防护效果。设计建模时需要重点还原褶皱的均匀排布特征，两端端盖的包边结构要和滤材的端部完全贴合，不能出现结构缝隙，中心开口的同轴度需要控制在合理公差范围内，避免安装时出现偏斜导致密封失效。另外滤材的褶皱折高需要和筒身半径匹配，折高过大会导致滤材在气流负压作用下出现相邻褶皱贴合的情况，反而减小有效过滤面积，增大进气阻力，这也是这类滤芯结构设计中容易被忽略的细节点。

　　在不同的应用场景下，滤材的材质选择也有区别，配套内燃机进气系统的滤芯多采用树脂处理的纸质滤材，成本较低且过滤精度满足动力单元的防护要求；配套工业气动系统的滤芯可能会选用化纤复合滤材，耐潮性更好，在湿度较高的工况下不会出现滤材发胀变形的问题；部分有阻燃要求的工况还会选用带阻燃涂层的滤材，避免意外引燃的风险。这款模型完整还原了滤芯的褶皱形态、端盖结构以及中心流道的特征，能够直接用于进气系统的装配干涉校验、维护流程模拟，也可以作为同类过滤元件结构设计的参考基准，帮助设计人员快速完成安装空间的匹配校核，减少重复建模的工作量。
