ROBOX3D打印机耗材适配转接结构件

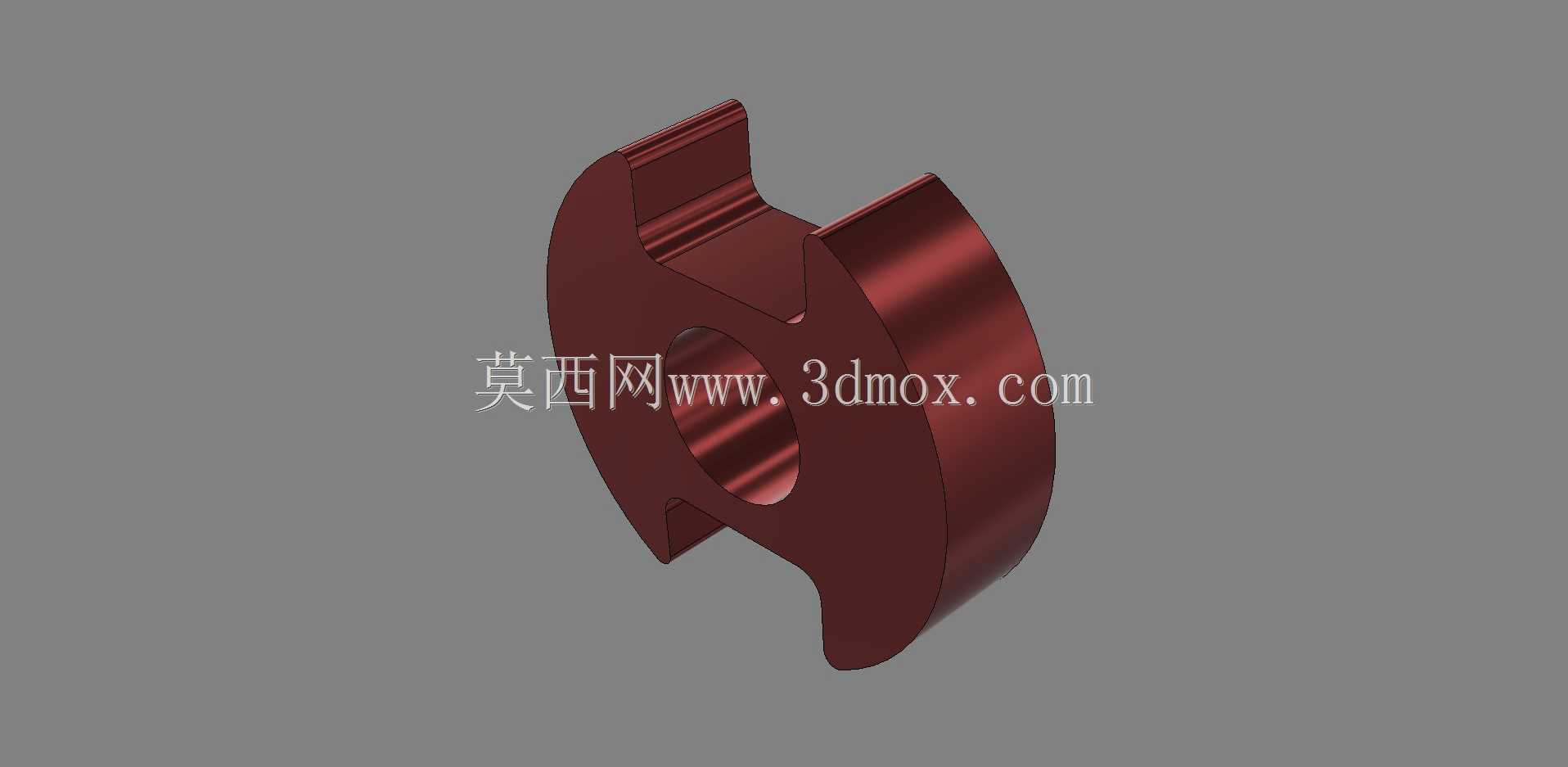

　　做桌面级FDM3D打印设备调试快七年，经手的机型从早期的开源Prusa迭代款到后来的闭源桌面机型不下二十种，耗材适配永远是现场调试绕不开的问题，尤其是ROBOX这类原厂带封闭料架设计的机型，很多用户后期想换第三方耗材、或者接大规格料盘的时候，经常会遇到料轴卡位不匹配、送丝路径偏移的问题，这个转接件就是针对这类场景做的结构优化。先从实际安装边界说，这个零件的中心通孔是严格匹配ROBOX机型送料机构的进料口同轴度要求做的，安装时不需要额外改动设备原有料架的固定位，直接卡入原有料盘卡位槽即可，两侧的弧形卡位凸缘的厚度是按照原厂料架卡槽的深度做的公差匹配，单边预留0.15mm的安装间隙，既不会因为公差过紧导致装拆费力，

　　也不会因为间隙过大出现送料过程中零件晃动、导致丝材进给阻力波动的问题。从功能特性上看，这个转接件的核心作用是衔接不同规格的耗材料盘与设备原有送料路径，很多第三方耗材的料盘内孔直径、卡位槽尺寸和原厂件不统一，直接装上去会出现料盘转动卡滞、丝材拉扯张力过大的问题，轻则导致打印层厚不均、表面出现波纹，重则会出现送料轮打滑、断丝堵头的故障。这个转接件的外圆弧面是按照常用1kg装第三方耗材料盘的内孔回转半径做的仿形设计，料盘套上之后转动时的同轴度误差控制在0.2mm以内，能保证丝材释放过程中张力波动控制在合理区间，不会出现忽松忽紧的情况。设计思路上没有做多余的冗余结构，整体采用对称式的弧形翼状结构，去掉了非受力区域的多余材料，

　　一方面能减轻零件自身重量，降低料盘转动时的转动惯量，避免设备启停送料时料盘因为惯性过大出现多余的送丝量，导致打印件表面出现拉丝；另一方面两侧的卡位缺口刚好对应原厂料架上的定位凸点，安装时不需要反复调整对位，卡入之后就能自动和送料口保持同轴，现场更换的时候十几秒就能完成装拆，不需要额外工具。再说说实际应用中的细节，很多用户自己改外接料架的时候容易忽略送丝路径的转弯半径，丝材从料盘出来到送料轮之间如果转弯半径过小，会增加丝材的进给阻力，尤其是PLA这类低温耗材在环境温度偏低的时候脆性变大，阻力过大很容易出现断丝。这个转接件的安装高度是经过反复调试的，装好之后丝材从料盘导出到送料轮的路径转弯半径大于50mm，符合常用1.

　　75mm直径FDM耗材的最小弯曲半径要求，不会出现丝材弯折产生白痕、内部应力集中导致的送料不畅问题。零件的中心孔内壁做了微小的倒角处理，安装时不会刮蹭设备进料口的PTFE导料管，避免长期使用后导料管被磨出碎屑掉入送料轮或者喷嘴，造成堵头故障。另外两侧的翼状结构边缘都做了R2的圆角处理，装拆的时候不会划伤手，也不会刮破耗材料盘的塑料包装或者料盘本身的边缘。从受力角度分析，这个零件在工作中主要承受料盘转动带来的径向挤压力和丝材拉扯带来的微小轴向力，整体的壁厚设计是按照1.5kg料盘满料状态下的承重做的，长期使用不会出现形变，哪怕是用ABS这类强度稍低的材料做FDM打印自制，填充率设置在20%以上就能满足强度要求，不需要做额外的加强筋结构，避免增加不必要的打印时间和材料消耗。实际现场测试的时候，分别用1kg装PLA、PETG、ABS耗材的第三方料盘连续打印超过120小时，转接件没有出现松动、形变的情况，料盘转动顺畅，送丝阻力波动和使用原厂料盘时的差值在5%以内，完全能满足日常打印的精度要求，不会因为转接件的问题导致打印故障。很多新手用户在改装耗材适配的时候，容易一味追求通用型，做出来的转接件适配范围太广反而导致配合精度不足，这个转接件是专门针对ROBOX机型的安装位做的匹配，没有做多余的通用化妥协，所以配合精度更高，安装之后的稳定性更好，不需要额外加胶带、垫片之类的辅助固定，就能保证长期使用的可靠性。
